RG131
操作手册
5.3 各部的操作
DA7OCC-31-280-A0
5.3-6
=提示=
选择 [选择全部 Y 的方向] 后，可对 Y 轨道
轴、右轨道轴、左轨道轴、右传送带轨道轴、
左传送带轨道轴进行整体操作。
通过输入数值操作宽度调整轴时：
(1) 按下 [自动宽度移动] 。
显示宽度移动画面。
(2) 在要移动的轴的移动 1，或移动 2 对项
目进行选择。
(3) 使用数字键输入数值。
按下 [ENT] 登录。
(1)
(2)
(3)
RG131
操作手册
5.3 各部的操作
DA7OCC-31-280-A0
5.3-7
(4) 按下 <ENABLING(启动)> + [移动 1]
或 <ENABLING(启动)> + [移动 2] 使
轴动作。
=提示=
输入了可动范围以外的数值，并按下
<ENABLING(启动)> + [移动 1] 后，将
不动作而停机，并显示软件超限错误信
息。 要解除错误时，请在错误画面按
(返回) 按钮。
也可对多个轴输入数值，使这些轴同时
动作。
也可对 [移动 1]、 [移动 2] 都输入数
值，使其反复进行动作。(也可对多个
轴设置反复动作。) 此时，按动
<ENABLING(启动)> + [反复] 按钮。
要停止反复动作时，请使用操作盘上的
<STOP> 停止反复动作。
3. 轴操作的结束
按下
(返回) 按钮结束。
5.3.4 搬送动作的操作
搬送动作的操作步骤
3.
1. 调出机器调整画面
按下 [机器调整] 。
2. 操作的选择
按下 [搬送动作] 。
3
(4)
1
2
RG131
操作手册
5.3 各部的操作
DA7OCC-31-280-A0
5.3-8

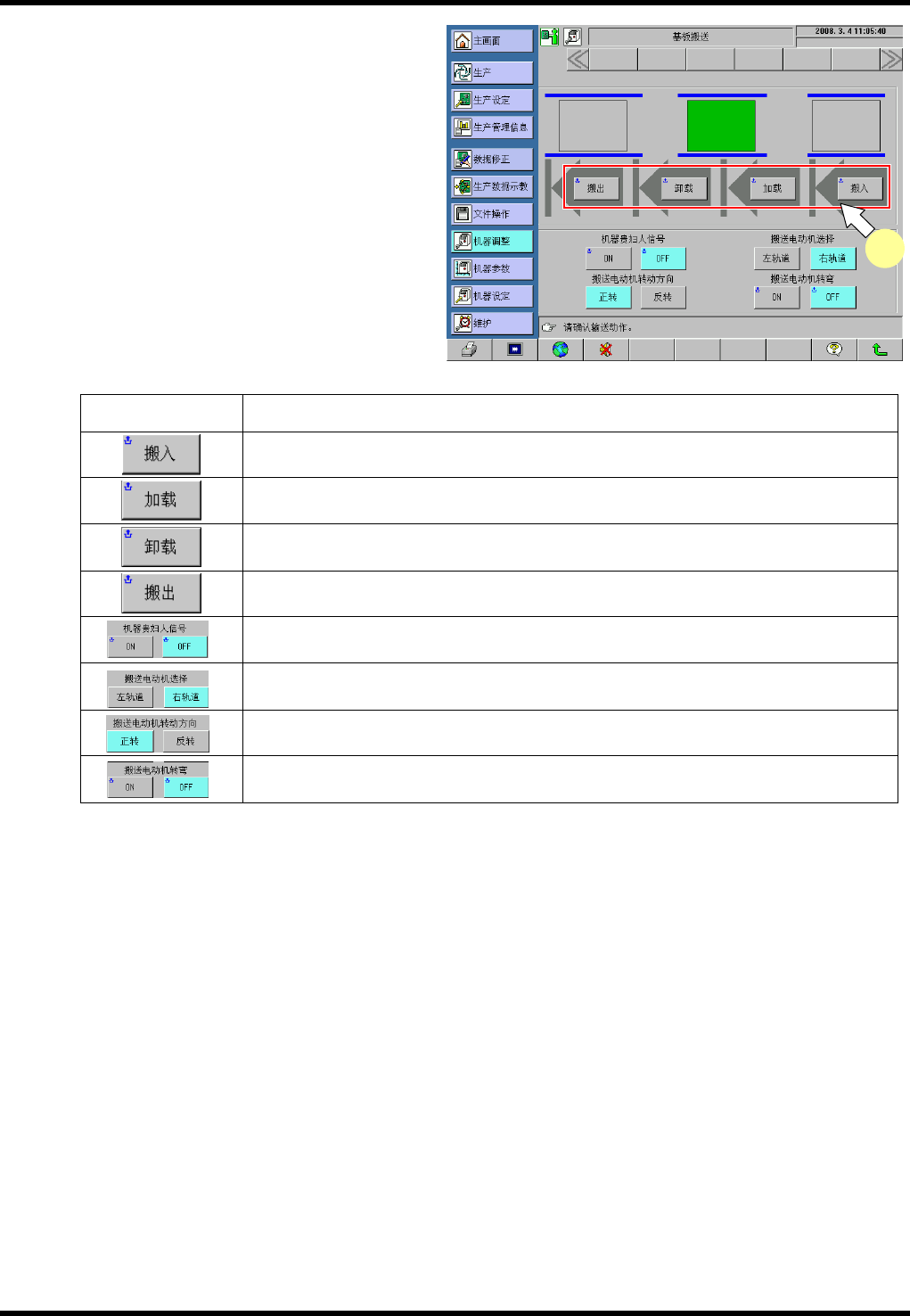

3. 搬送动作的确认
按下各按钮，可分别确认各搬送动作。
=注意=
按动按钮时，请务必同时操作
<ENABLING(启动)>。
按钮 内容
从右轨道的基板检测 1 (入口) 搬送基板到基板检测 2 (出口)。
将右轨道的基板搬入 XY 工作台。
将 XY 工作台上的基板搬出到左轨道。
从左轨道的基板检测 3 (入口) 搬送基板到基板检测 4 (出口) 。
要向上游机器送出机器已准备好的信号时使用。[ON] 为机器已准备好。
要手动使搬送电机 (右、左轨道) 旋转时，可指定要使其旋转的搬送电机。
指定要使搬送电机旋转的方向。
可使搬送电机旋转。[ON] 为旋转、[OFF] 为停止。
=提示=
要向上游机器传送机器已准备好的信号时，在按住 <ENABLING(启动)> 的同时，按动机器已准备好
的 [ON] 按钮。
要以手动使搬送电机 (右、左轨道) 运转时，请选择搬送电动机，选择转动方向，在按住
<ENABLING(启动)> 的同时，按动搬送电机旋转的 [ON]。
3
