操作手冊 - 第34页
RG13 1 操作手册 3.1 装置整体 DA7OCC- 13-010-A0 3.1- 1 3.1. 装置整体 DA7OCC-1 3- 01 0-A0 在这里对主要装 置的配置和各 主要装置的名 称和功能概 要进行说明。 3.1. 1 整体图 元件定位部 V 切割部 下料器 X-Y 工作台 砧座部 基板搬送部 上料器 元件搬送部 料架 元件供给部 插件头 移交夹头部
RG131
操作手册
3. 各部位的说明
DA7OCC-13-000-A0
3-2
DA7OCC-13-000-A0
3. 各部位的说明
本章说明贴装机的设备概要。
RG131
操作手册
3.1 装置整体
DA7OCC-13-010-A0
3.1-1
3.1. 装置整体
DA7OCC-13-010-A0
在这里对主要装置的配置和各主要装置的名称和功能概要进行说明。

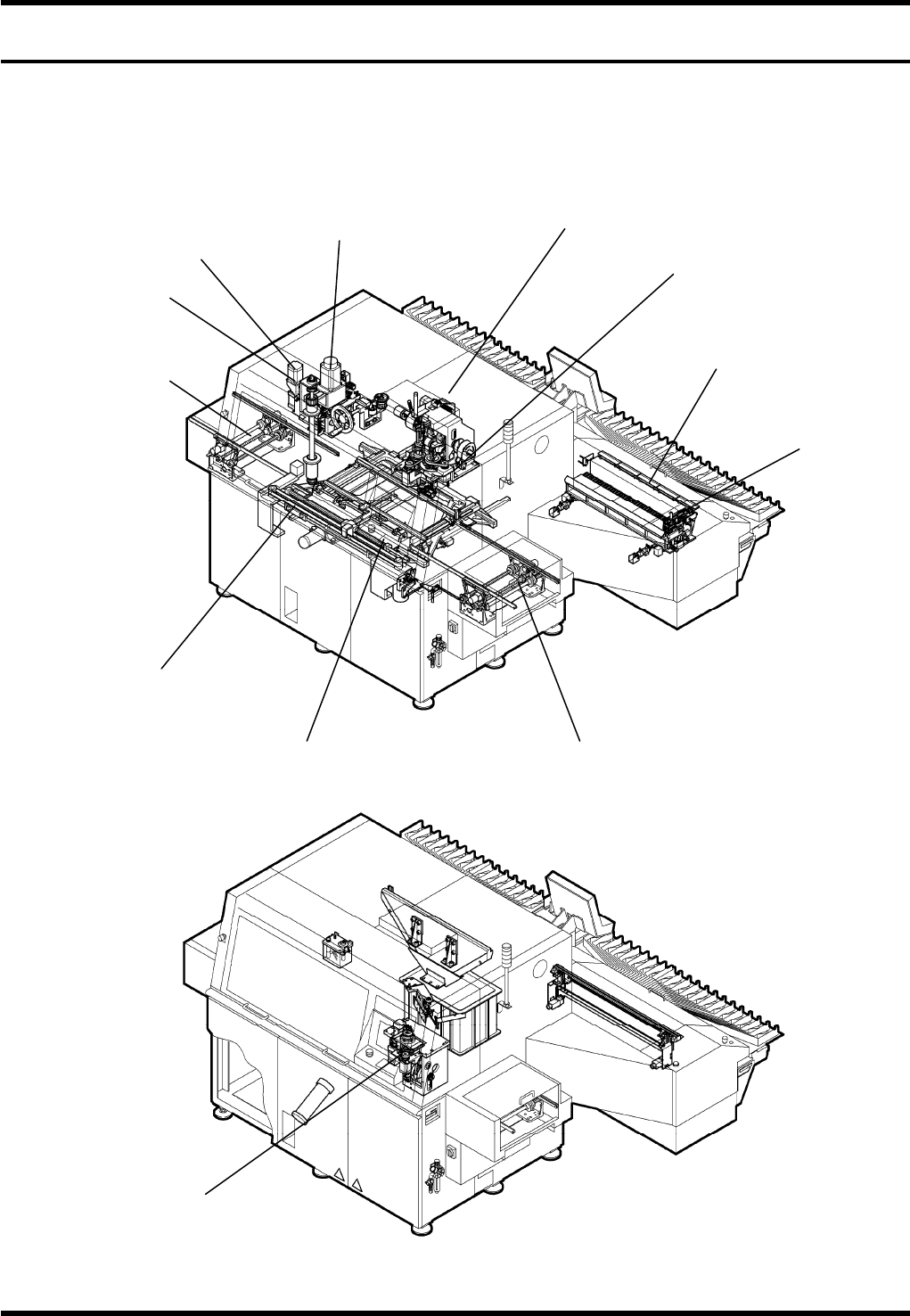

3.1.1 整体图
元件定位部
V 切割部
下料器
X-Y 工作台
砧座部
基板搬送部
上料器
元件搬送部
料架
元件供给部
插件头
移交夹头部
RG131
操作手册
3.1 装置整体
DA7OCC-13-010-A0
3.1-2

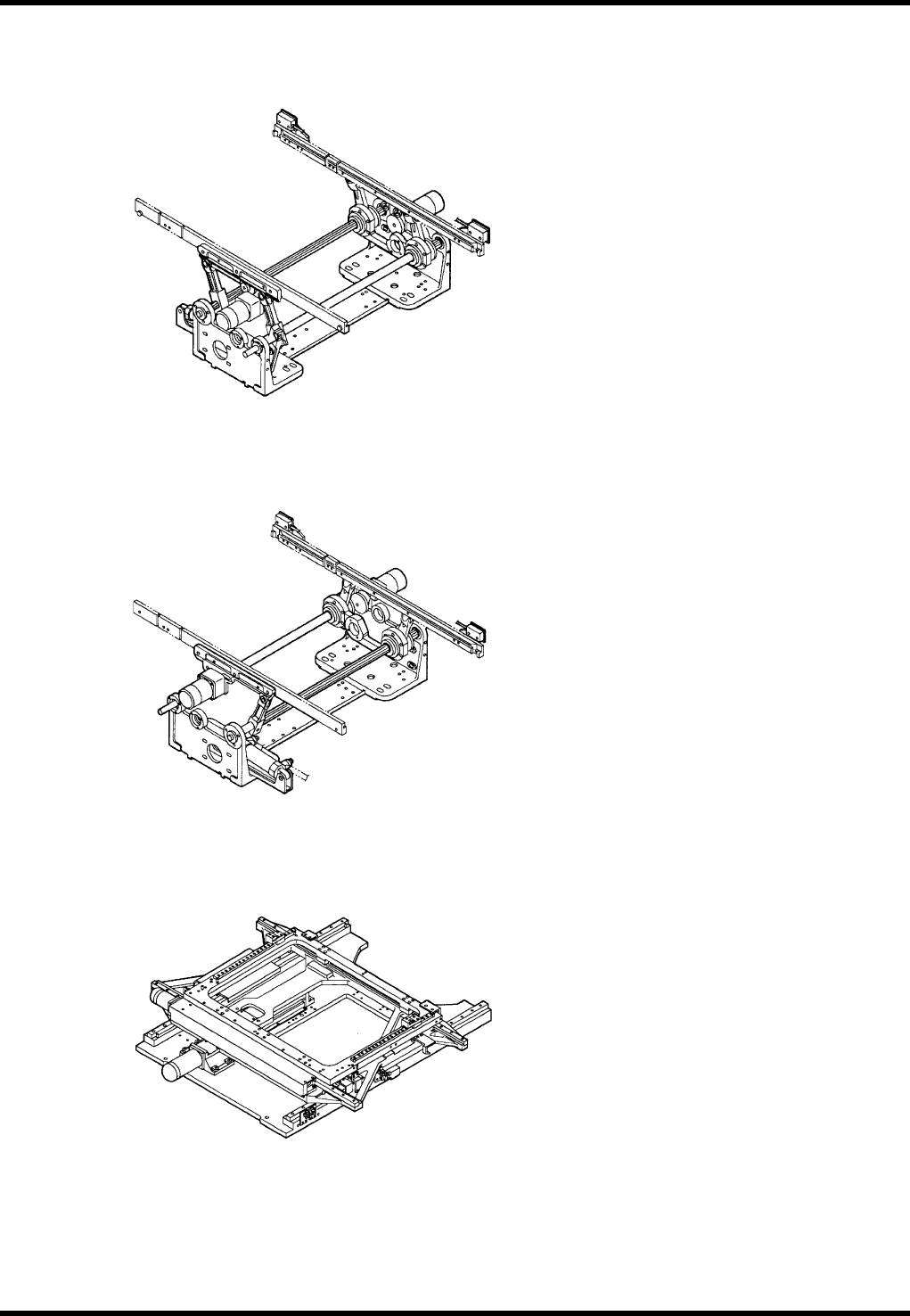

上料器 / 下料器
上料器：在插入元件前将基板输送到 X-Y 工作台上。
下料器：在插入元件后将基板送出 X-Y 工作台。
X-Y 工作台
将基板输送到插件位置。
