RG131 操作手册 3.1 装置整 体 DA7OCC-13-010- A0 3.1-1 3.1. 装置整体 DA7OCC-13-010-A0 在这里对主要装置的配 置和各主要装置的名称和功 能概要进行说明。 3.1.1 整 体图 元件定位部 V 切割部 下料器 X-Y 工作 台 砧座部 基板搬送部 上料器 元件搬送部 料架 元件供给部 插件头 移交夹头部
RG131
操作手册
3.1 装置整体
DA7OCC-13-010-A0
3.1-6
紧急停止开关
当发生紧急情况、或发现运转异常时，请按下 <紧急停止> 开关。机器会瞬间停止运行。解除时，请将开关向
右转动并拉出。重新启动运转时，请按照 ‘4.1.4 重新启动’ 的步骤进行。
紧急停止开关
紧急停止开关
RG131
操作手册
3.1 装置整体
DA7OCC-13-010-A0
3.1-1
3.1. 装置整体
DA7OCC-13-010-A0
在这里对主要装置的配置和各主要装置的名称和功能概要进行说明。

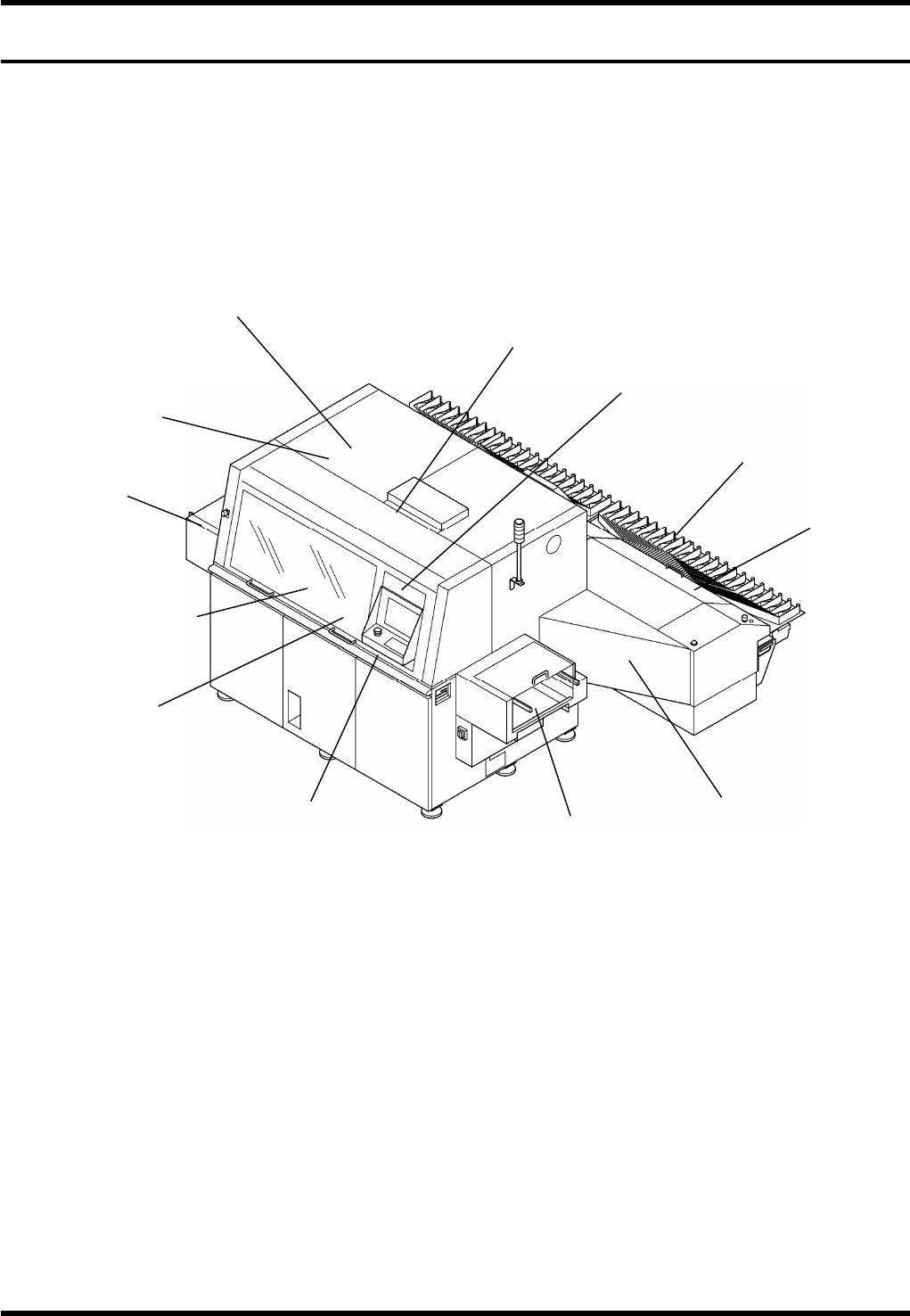

3.1.1 整体图
元件定位部
V 切割部
下料器
X-Y 工作台
砧座部
基板搬送部
上料器
元件搬送部
料架
元件供给部
插件头
移交夹头部
RG131
操作手册
3.1 装置整体
DA7OCC-13-010-A0
3.1-2

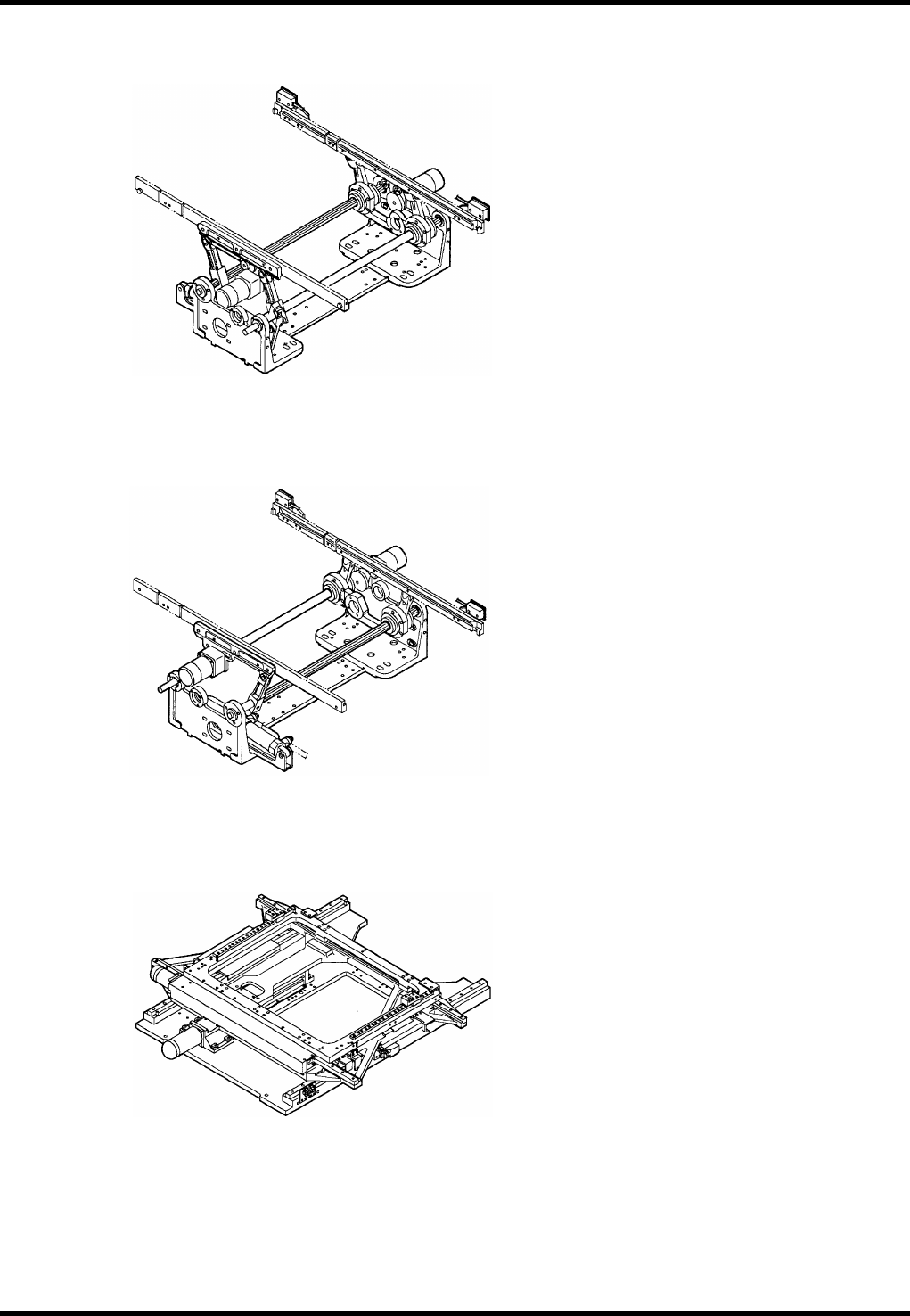

上料器 / 下料器
上料器：在插入元件前将基板输送到 X-Y 工作台上。
下料器：在插入元件后将基板送出 X-Y 工作台。
X-Y 工作台
将基板输送到插件位置。
