RG131
操作手册
3.2 控制盘
DA7OCC-13-250-A0
3.2-1
3.2. 控制盘
DA7OCC-13-250-A0

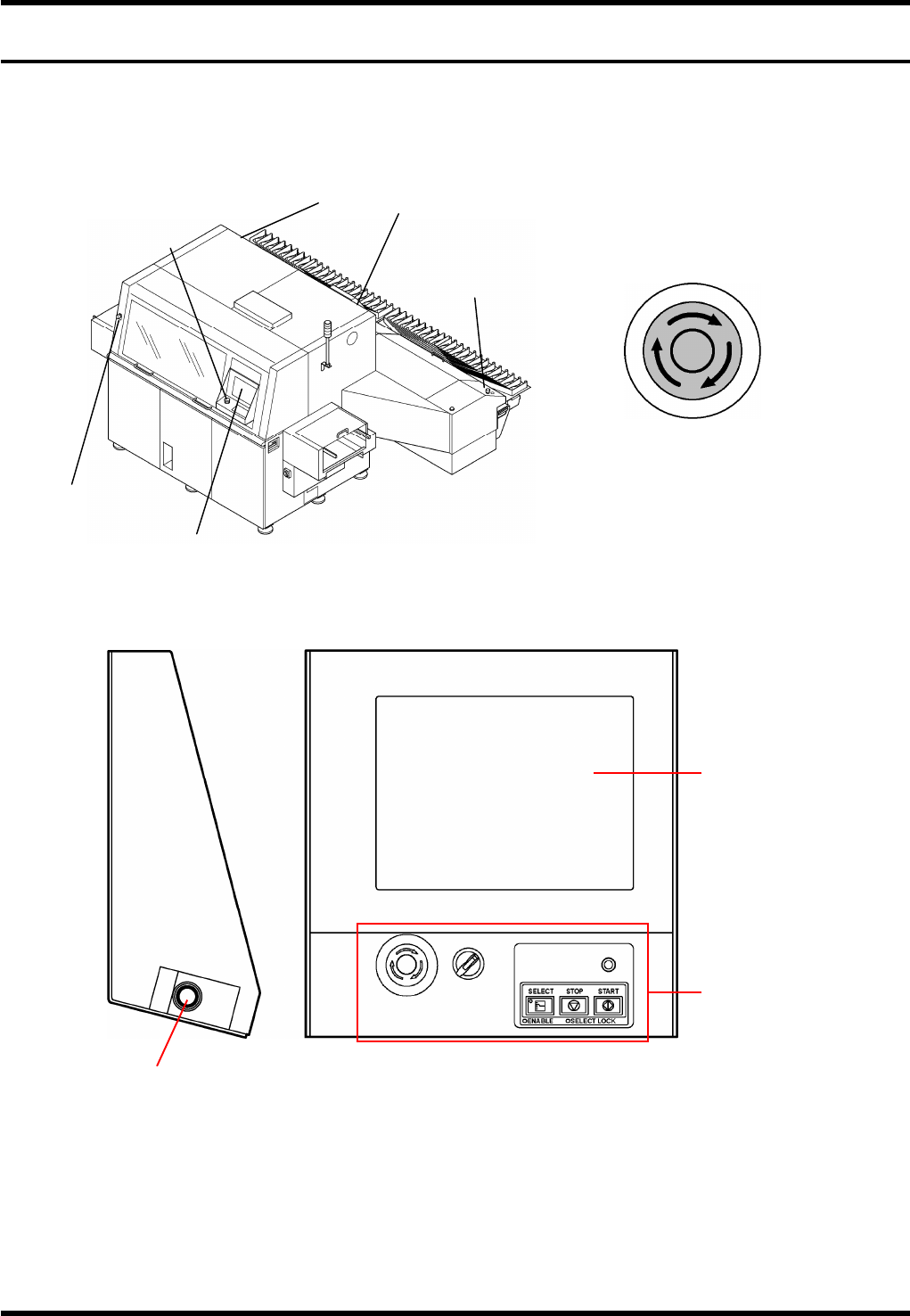

3.2.1 关于操作面板
以下就本设备的操作部及其基本操作进行说明。
显示部: 显示屏上显示通过控制盘输入的数据，以及与 RG131 有关的各种信息。
输入部: 进行紧急停止开关的 ON / OFF、伺服电机励磁的 ON / OFF、启动按钮的 ON / OFF 的操作。
2. 紧急停止开关
(5 处)
*
紧急停止开关在前面、后面共有 5 个。
1. 控制面板
显示部
输入部
ENABLING(启动)开关
2
2
2
2
2
1
RG131
操作手册
3.2 控制盘
DA7OCC-13-250-A0
3.2-2
开关 / 按钮 功能
用于生产开始，以及从暂时停止状态恢复时。
用于生产的暂时停止 (单一停止)。
对于使本机器动作的各种按钮开关，为防止危险，使得与该按钮并行使用。
用于前后控制盘的切换，可操作状态时 LED (指示灯) 亮灯。
伺服开关处于 OFF (关闭) 状态时则不能切换。
SERVO (伺服开关)
电机的电源开关。将手伸入本机器的可动部内进行作业时，请务必将该开关置于
OFF (O) 位置。开始生产时，请将操作面板和后面的伺服开关都置于 ON ( I ) 位
置。
紧急停止开关
使本机器紧急停止时使用的开关。按下后机器停止。复位时请将开关向右转动后
拉出。(前面、后面共有 5 个)
LED
功能
按住 (<ENABLING (启动)>) 开关时亮灯。
亮灯后，可使用选择开关对前后控制盘进行切换。
RG131
操作手册
3.2 控制盘
DA7OCC-13-250-A0
3.2-3
3.2.2 关于彩色触摸屏
本机器的操作，是使用彩色触摸屏和操作面板来进行的。在此就彩色触摸屏的基本操作进行说明。
彩色触摸屏的构成
彩色触摸屏的构成如下：
No.
名称 说明
1
显示级别、模式和菜单名称的区域
用图标和项目名称显示当前所显示的画面的状态。
图标与主菜单中显示的内容相同。
(== 请参照 ‘3.4 主菜单’ )
例) 上述的画面中：
显示的是用工程师( )模式、正在进行生产 中。
2
显示日期、时间和数据名的区域 显示当前的公历日期、时间和数据名。
3
主菜单 分配各菜单的按钮。
4
子菜单区域 显示各菜单模式中可使用的按钮。
5
功能区域 配有常用功能。
(== 请参照 ‘3.2.3 功能键’ )
6
状态显示、按钮和信息显示区域 显示本机器的状态以及信息、和进行操作的按钮等。
7
状态区域 显示操作指导等。
8
ENABLING (启动) 标记
表示在按住 (<ENABLING (启动)>) 开关的同时，再按彩色触摸
屏。
9
重复标记
持续按住显示有此标记的按钮，可使页码滚动。
3
4
1
5
2
6
7
9
