RG131
操作手册
3.2 控制盘
DA7OCC-13-250-A0
3.2-2

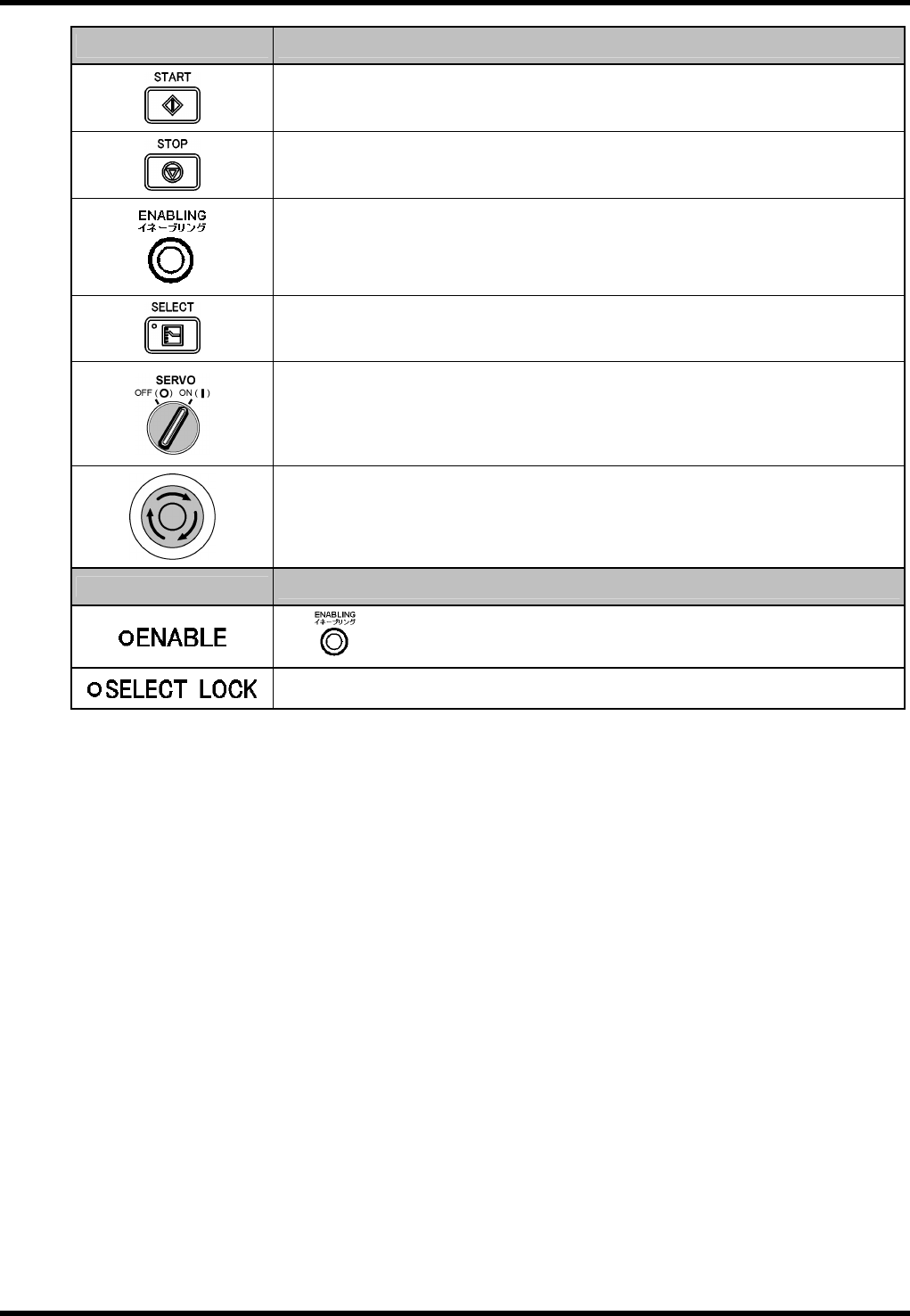

开关 / 按钮 功能
用于生产开始，以及从暂时停止状态恢复时。
用于生产的暂时停止 (单一停止)。
对于使本机器动作的各种按钮开关，为防止危险，使得与该按钮并行使用。
用于前后控制盘的切换，可操作状态时 LED (指示灯) 亮灯。
伺服开关处于 OFF (关闭) 状态时则不能切换。
SERVO (伺服开关)
电机的电源开关。将手伸入本机器的可动部内进行作业时，请务必将该开关置于
OFF (O) 位置。开始生产时，请将操作面板和后面的伺服开关都置于 ON ( I ) 位
置。
紧急停止开关
使本机器紧急停止时使用的开关。按下后机器停止。复位时请将开关向右转动后
拉出。(前面、后面共有 5 个)
LED
功能
按住 (<ENABLING (启动)>) 开关时亮灯。
亮灯后，可使用选择开关对前后控制盘进行切换。
RG131
操作手册
3.2 控制盘
DA7OCC-13-250-A0
3.2-3
3.2.2 关于彩色触摸屏
本机器的操作，是使用彩色触摸屏和操作面板来进行的。在此就彩色触摸屏的基本操作进行说明。
彩色触摸屏的构成
彩色触摸屏的构成如下：
No.
名称 说明
1
显示级别、模式和菜单名称的区域
用图标和项目名称显示当前所显示的画面的状态。
图标与主菜单中显示的内容相同。
(== 请参照 ‘3.4 主菜单’ )
例) 上述的画面中：
显示的是用工程师( )模式、正在进行生产 中。
2
显示日期、时间和数据名的区域 显示当前的公历日期、时间和数据名。
3
主菜单 分配各菜单的按钮。
4
子菜单区域 显示各菜单模式中可使用的按钮。
5
功能区域 配有常用功能。
(== 请参照 ‘3.2.3 功能键’ )
6
状态显示、按钮和信息显示区域 显示本机器的状态以及信息、和进行操作的按钮等。
7
状态区域 显示操作指导等。
8
ENABLING (启动) 标记
表示在按住 (<ENABLING (启动)>) 开关的同时，再按彩色触摸
屏。
9
重复标记
持续按住显示有此标记的按钮，可使页码滚动。
3
4
1
5
2
6
7
9
RG131
操作手册
3.2 控制盘
DA7OCC-13-250-A0
3.2-4
3.2.3 功能键
在画面下部的功能键中分配有各种功能。按下各键后，下述功能动作。
功能键 功能
保存画面
进行画面的硬拷贝。
‘打印机无设定’ 时，在 SD 卡中保存画面的位图文件。
叠加显示
在彩色触摸屏上用叠加显示识别画面。每按下键一次，就以 ‘全尺寸’ → ‘缩小 1 / 2 •
左上’ → ‘缩小 1 / 2 •右上’ → ‘缩小 1 / 2 •右下’ → ‘缩小 1 / 2 •左下’ → ‘消去’ 的顺序进
行切换。
语言切换
对彩色触摸屏所显示的文字按 ‘日语’ ⇔ ‘英语’ ⇔ ‘中国语’ 的顺序进行切换。
蜂鸣器停止
蜂鸣器鸣响时，按下此键停止鸣响。
帮助
显示对当前画面的说明。
返回
返回到前一个画面。
帮助
可以参照所显示的画面的说明。
1.
1. 按下功能键的 。
显示 “帮助” 画面。
每按下一次功能键的
，在画面上以
显示在右侧 → 显示在左侧的顺序进行切换。
按下 [ESC] 后结束帮助。
可用帮助显示画面的滚动
对
内容进行确认。
