RG131
操作手册
3.4 主菜单
DA7OCC-13-240-A0
3.4-4

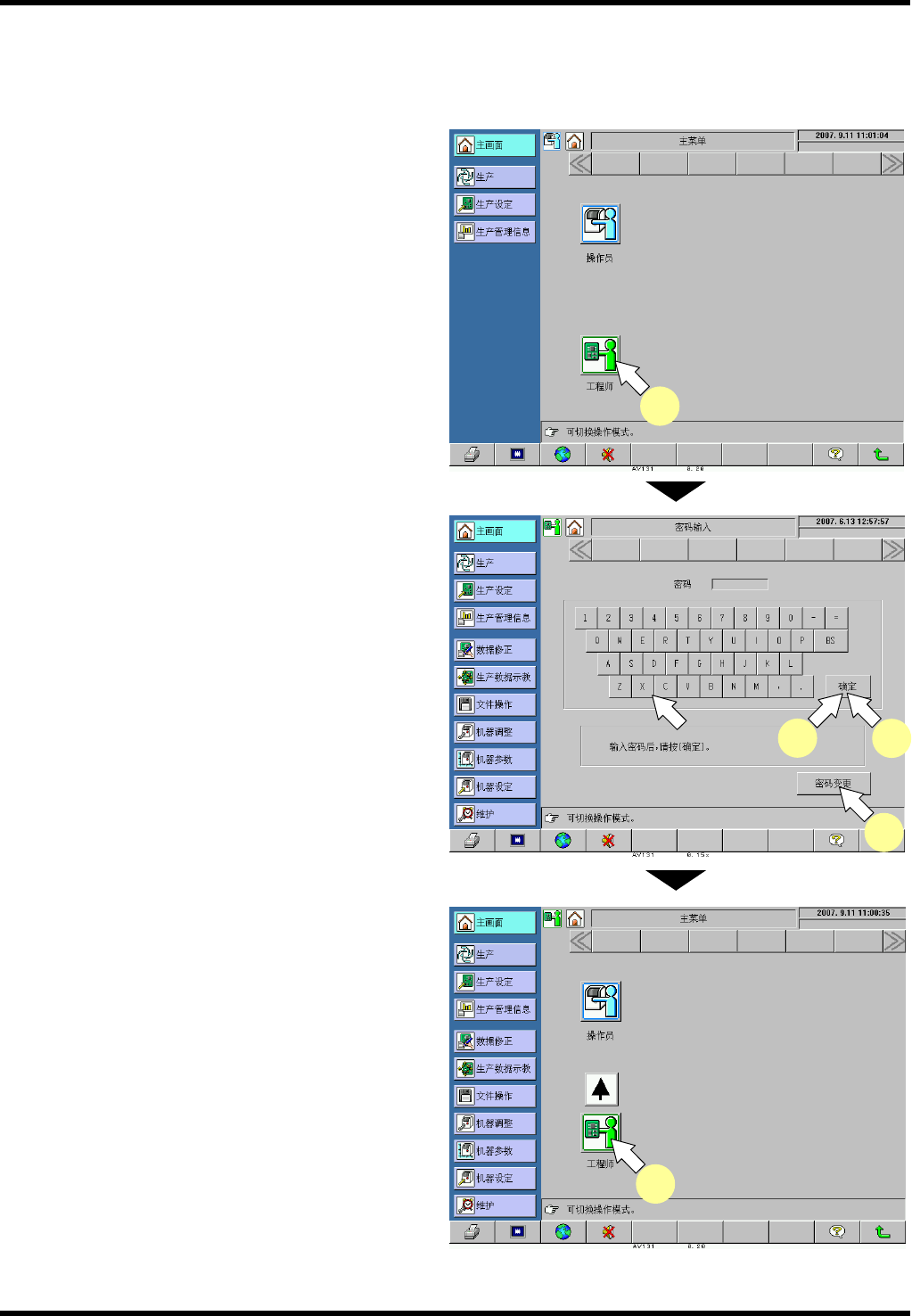

3.4.3 密码的变更
=注意=
变更 (设置) 密码时，需要变更密码的 SD 卡。
3.
1. 将变更密码的 SD 卡放进驱动器。
2. 在操作员模式的 “主菜单” 画面
按下 [工程师] 。
3. 按下 [密码变更] 。
4. 输入新密码，按下 [确定] 。
=注意=
请将密码设置为 1 ~ 10 个字符 (包括符号)。
5. 再次进行与步骤 4.同样的操作，输入密码。
按下 [确定] 。
如果在步骤 4. ~ 5.所输入的密码一致，
则密码变更成功，返回到操作员
模式的 “主菜单” 画面。
6. 按下 “主菜单” 画面的 [工程师] 图标，确认是
否能进入设置新密码后的工程师模式。
进入失败时，请从步骤 3 开始重新进行操作。
7. 请从驱动器中取出用于密码变更的 SD 卡。
2
6
3
5
4
RG131
操作手册
3.4 主菜单
DA7OCC-13-240-A0
3.4-5

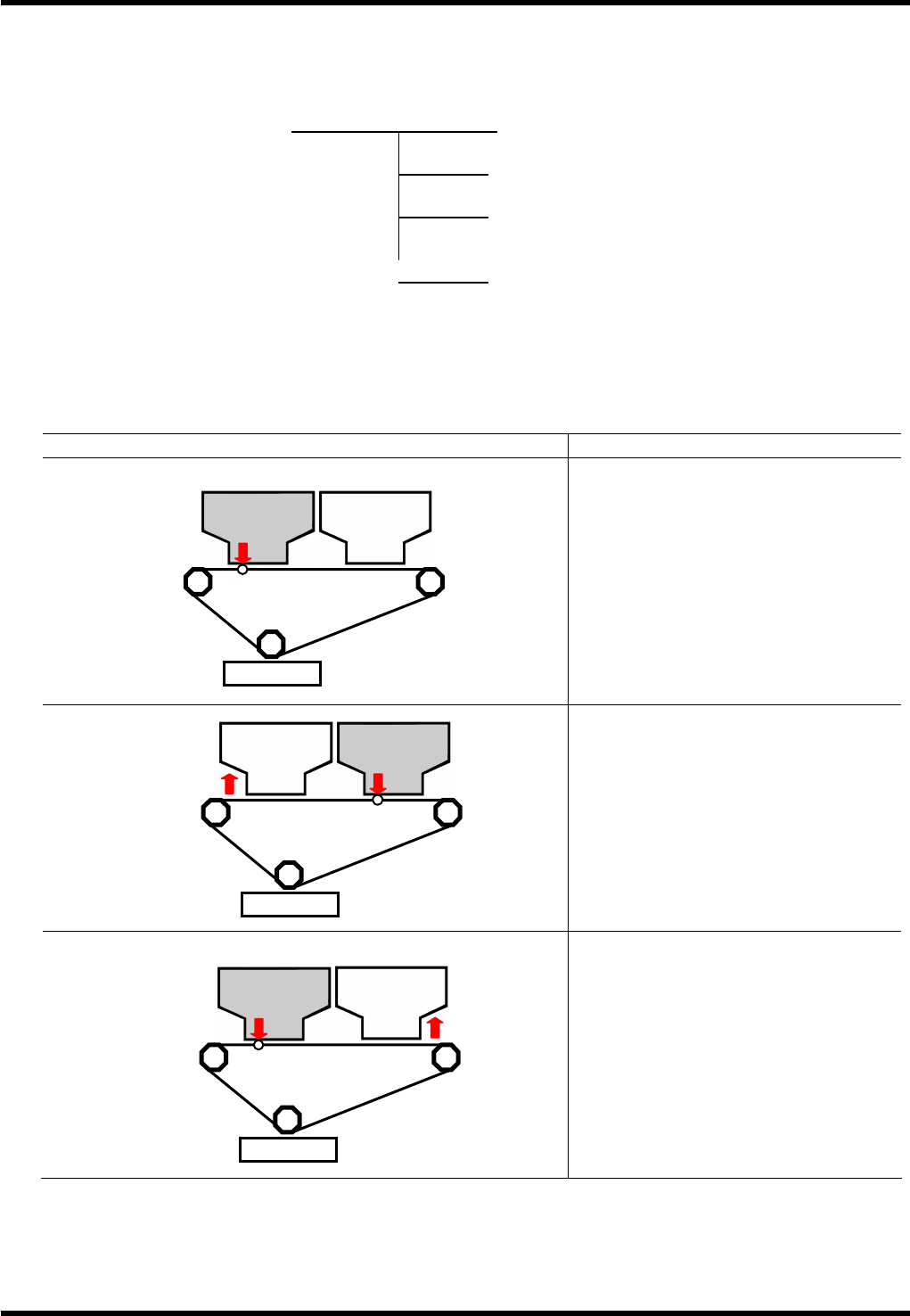

3.4.4 Z 轴 2 分割动作(80 站规格)
Z 轴 2 分割后的 ZL、ZR 轴的动作中有 4 种动作模式，
可根据生产需要选择动作模式，并配置与各模式相符合的元件。
交换模式
在 ZL 供给部和 ZR 供给部都配置相同的元件。Z 轴选择时指定的 Z 供给部在生产过程中如出现元件用完情况时，
使 ZL 供给部与 ZR 供给部进行交换，使生产能继续进行的模式。
在元件用完时托盘移动。
动作简略图 说明
由 ZL 供给元件，而 ZR 处于备用位置等
待。
当元件用完时，ZL 移到备用位置，而 ZR
移动至插件位置继续进行插件工作。
当 ZR 的元件用完时，它移到备用位置。
如果 ZL 已经补充好元件，它再移到插件
位置继续进行插件工作。
模式选择 交换模式
优先交换模式
连接模式
准备模式
插件头
元件供给部
R
元件供给部
L
元件补充
插件头
元件供给部
L
元件供给部
R
插件头
元件供给部
R
元件供给部
L
元件补充
RG131
操作手册
3.4 主菜单
DA7OCC-13-240-A0
3.4-6

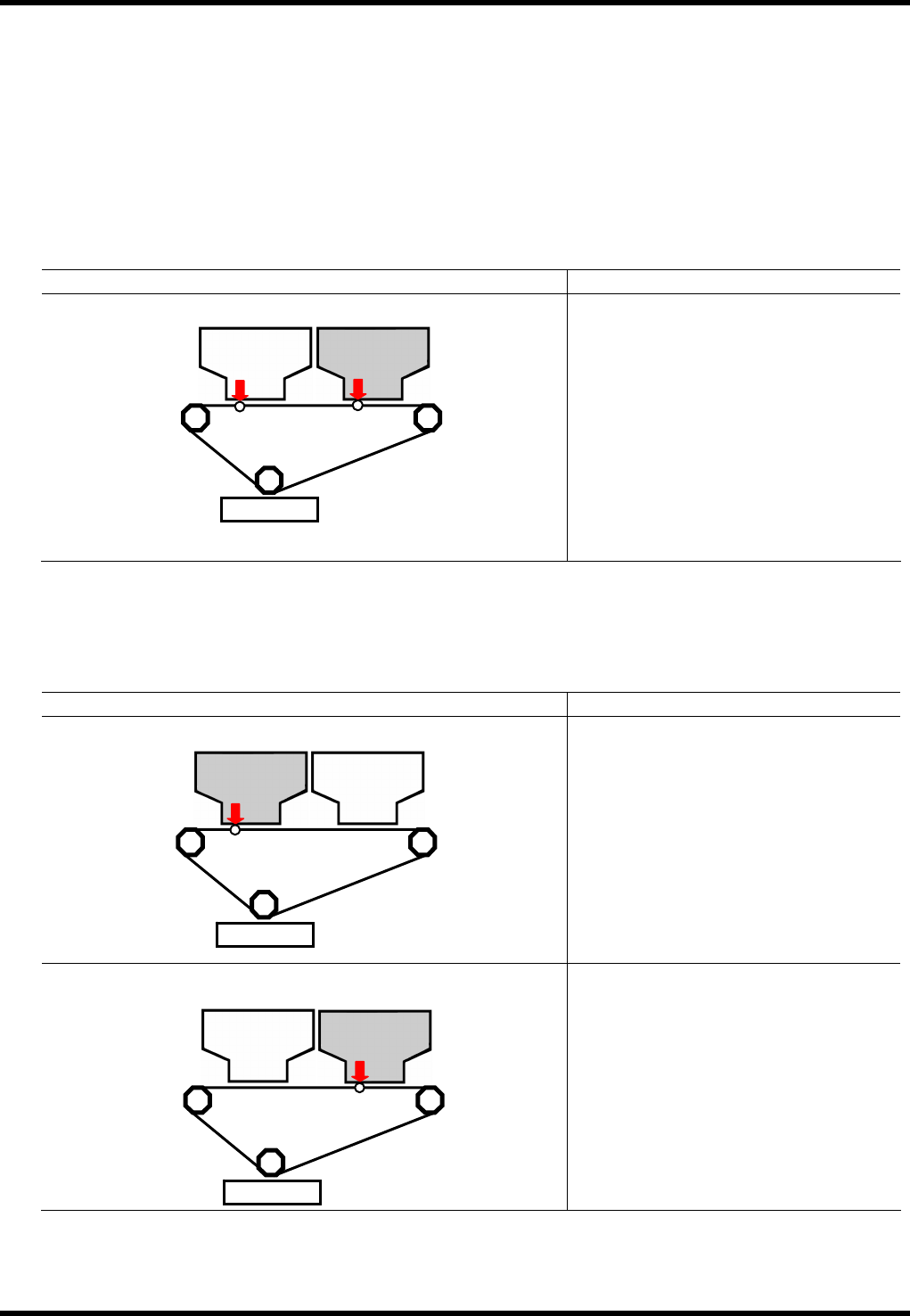

优先交换模式
在 ZL 供给部和 ZR 供给部都配置相同的元件。在生产设定时指定其中一个为优先 Z 轴。优先供给部的元件用
完后，用另一供给部进行生产时，如优先供给部的元件补充完毕，即使正在使用的供给部上还有元件，在 EOP
区块插入完毕后就替换为优先供给部来进行生产。(EOP 插入后托盘移动。)
=注意=
将会出现由 ZL、ZR 两个供给部供给的元件来实装的基板。
连接模式
ZL 供给部和 ZR 供给部可以连接起来一起输送，就象一个供给部一样，能使料架供给 120 种元件。
动作简略图 说明
通过 ZL 与 ZR 连接起来，生产中可供给
80 种元件。
准备模式
这种模式只能使用其中的一个生产供给部，即当前不使用的供给部可以用下一次生产用的元件进行设置。这样
可以减少生产准备时间。
动作简略图 说明
将元件装在指定的 Z 轴上。
以生産 → Z 轴选择、来选择要使用的 Z
轴，对 ZL 和 ZR 进行指定。
(在该例中，ZR 是指定的)。
ZR 移到供料位置，ZL 移到备用位置。
当 ZR 用于生产时，ZL 在设置下一次生
产用的元件。
插件头
元件供给部
L
元件供给部
R
插件头
元件供给部
R
元件供给部
L
下个机型准备
插件头
元件供给部
L
元件供给部
R
下个机型准
