RG131 操作手册 4.1 启动 方法 ( 电源 ON) DA7OCC-30-010- A0 4.1-1 4.1. 启动方法 (电源 ON ) DA7OCC-30-010-A0 4.1.1 准 备、检查和生产 在开始实际生产运行之 前，必须进行各种准备工作 和检查，见下表所示。 本节讲解准备工作 ( 不包括编程 ) 、检查和按工 作流程表自动运行。 系统管理 ‘ 参考手册 ’ 启动方法 ( 电源 ON) 生产变换 元件设定元件当 前的…
RG131
操作手册
4. 启动和停机
DA7OCC-30-000-A0
4-2
DA7OCC-30-000-A0
4. 启动和停机
本章对机器的启动和停机的方法进行说明。
RG131
操作手册
4.1 启动方法 (电源 ON)
DA7OCC-30-010-A0
4.1-1
4.1. 启动方法 (电源 ON)
DA7OCC-30-010-A0
4.1.1 准备、检查和生产
在开始实际生产运行之前，必须进行各种准备工作和检查，见下表所示。
本节讲解准备工作 (不包括编程)、检查和按工作流程表自动运行。
系统管理 ‘参考手册’
启动方法 (电源 ON)
生产变换
元件设定元件当
前的模式生产中
更换元件供料器
编制程序
‘编程手册’
输入和选择程序
(运行的准备)
插件机 软件
生产数据示教 (为进行生产确认的运转)
‘编程手册’
生产
准备工作
检查
生产
RG131
操作手册
4.1 启动方法 (电源 ON)
DA7OCC-30-010-A0
4.1-2
4.1.2 运行的准备工作
安全检查
1.
1. 确保无可能阻碍各轴移动或输送时会引起机件损坏的杂物。
清除工作区任何可能引起危险的根源。
2. 确保各轴都不超过它的行程范围 (安全极限)。
任何轴超出它的行程范围，必须采用手动方式回到它的安全极限范围内，方可开始运行。
3. 机器电源处于 OFF 状态时，制动器有效，因此，要使轴移动时，请将伺服系统解除后，
一边注意观察一边进行移动。

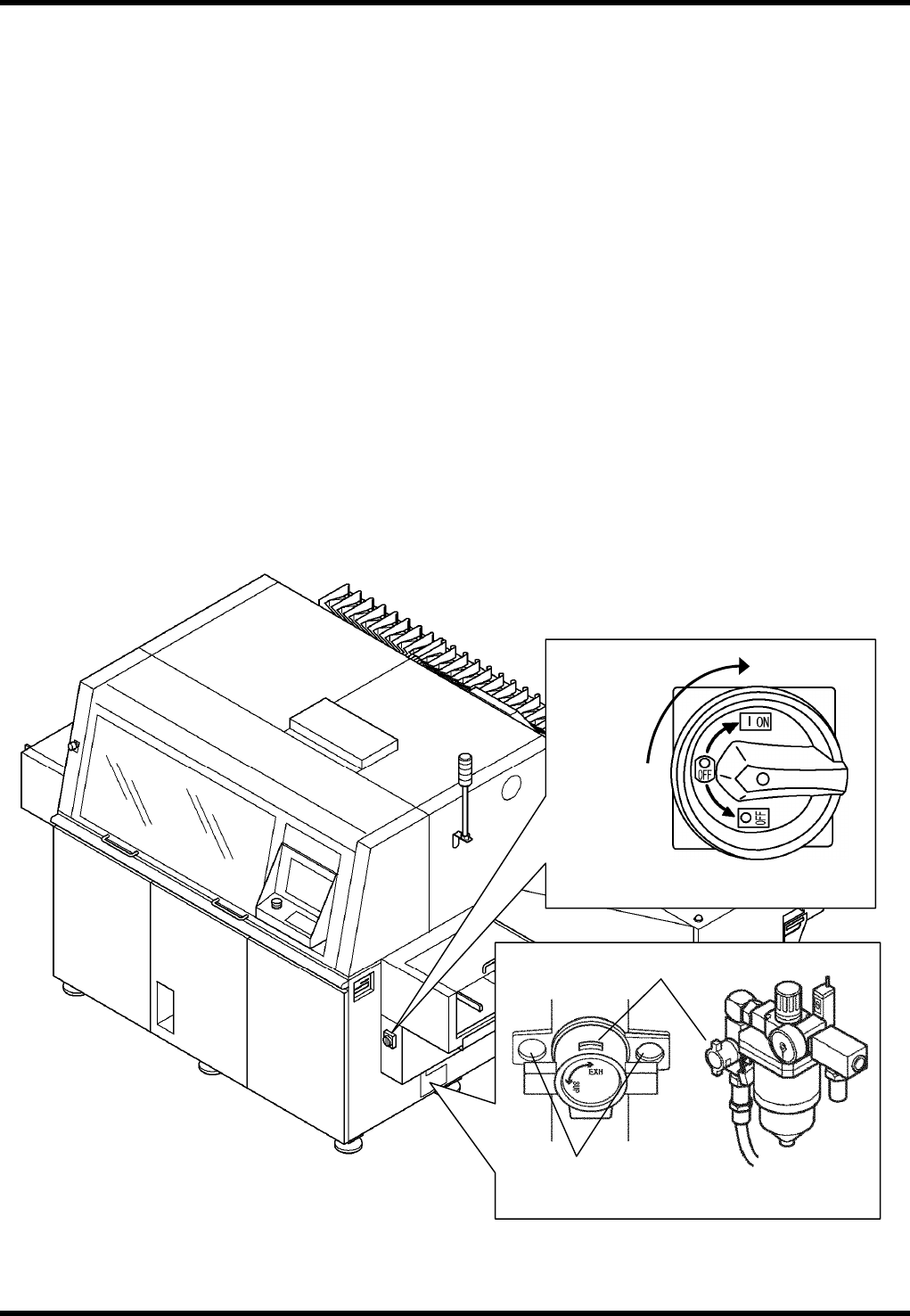

检查气压
2.
1. 打开主压力表的气源开关。(ON: SUP, OFF: EXH)
=提示=
使用挂在主气压力表的锁孔中的钥匙 (例如挂锁)，可以将气源开关锁定。
2. 确保气压表读数为 0.5MPa。
3. 将主气源开关转到 SUP (供应)位置。气压表读数应为 0.5MPa，如果读数不对，应提起调节螺钉并转动进行
调节。
4. 确认在主操作盘的右下方的软盘驱动器中、以及 SD 卡读卡器中没有插入任何东西。
=注意=
如如果插入了软盘或 SD 卡，设备有时不能正常起动，或盘上的数据可能会被破坏。
5. 将主电源开关置于 ON。
5
旋转
1
锁孔
气阀详细图 主气压表
