RG13 1 操作手册 5.1 生产准 备 DA7OCC- 31-010-A0 5.1- 3  调整不同基板板 的厚度 定位器：更换导 轨  定位器调整  更换导轨 4. 1. 拧出螺钉 2 ( 6 件 ) ，拆下 导轨 (1) 。 2. 安装和基 板的厚度相当 的导轨。 3. 拧紧螺钉 2 ( 3 件 ) ，紧固 导轨 (1) 。 4. 拧出螺钉 3 ( 6 件 ) ，拆下 导轨 (2) 。 5. 安装和基 板的厚度相当 的导轨…

100%1 / 124
RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-2
X-Y 工作台

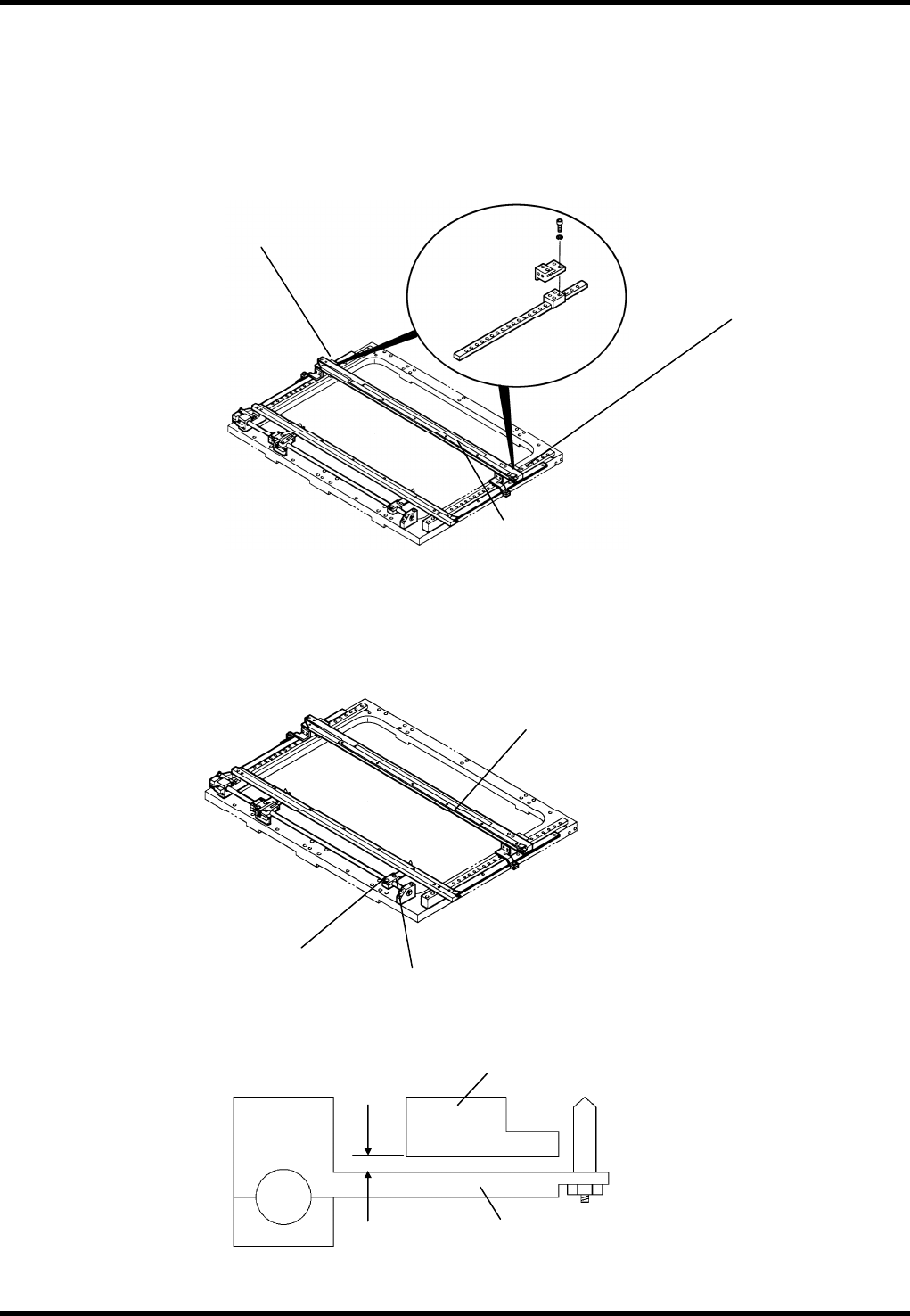

导轨宽度的调整步骤
2.
1. 拧松固定可动轨道的挡块的螺栓 1 和螺栓 2 。
2. 以手动方式将可动轨道调整到基板的宽度，调整后拧紧螺栓 1 和 2 直至被锁定在正确的位置上。
(将轨道宽度调整到比基板宽 0.3 mm 左右。)
基准销调整步骤
3.
1. 拧松螺栓 2。
2. 移动杆 R，调整定位销，使之处于基板椭圆形孔的中央，拧紧螺栓 2。
=提示=
拧紧螺栓 2 直到导轨与杆之间的间隙为 0.5 mm。
杆 R
导轨
0.5 mm
螺栓 1
可动轨道
螺栓 2
螺栓 2
可动轨道
杆 R
RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-3

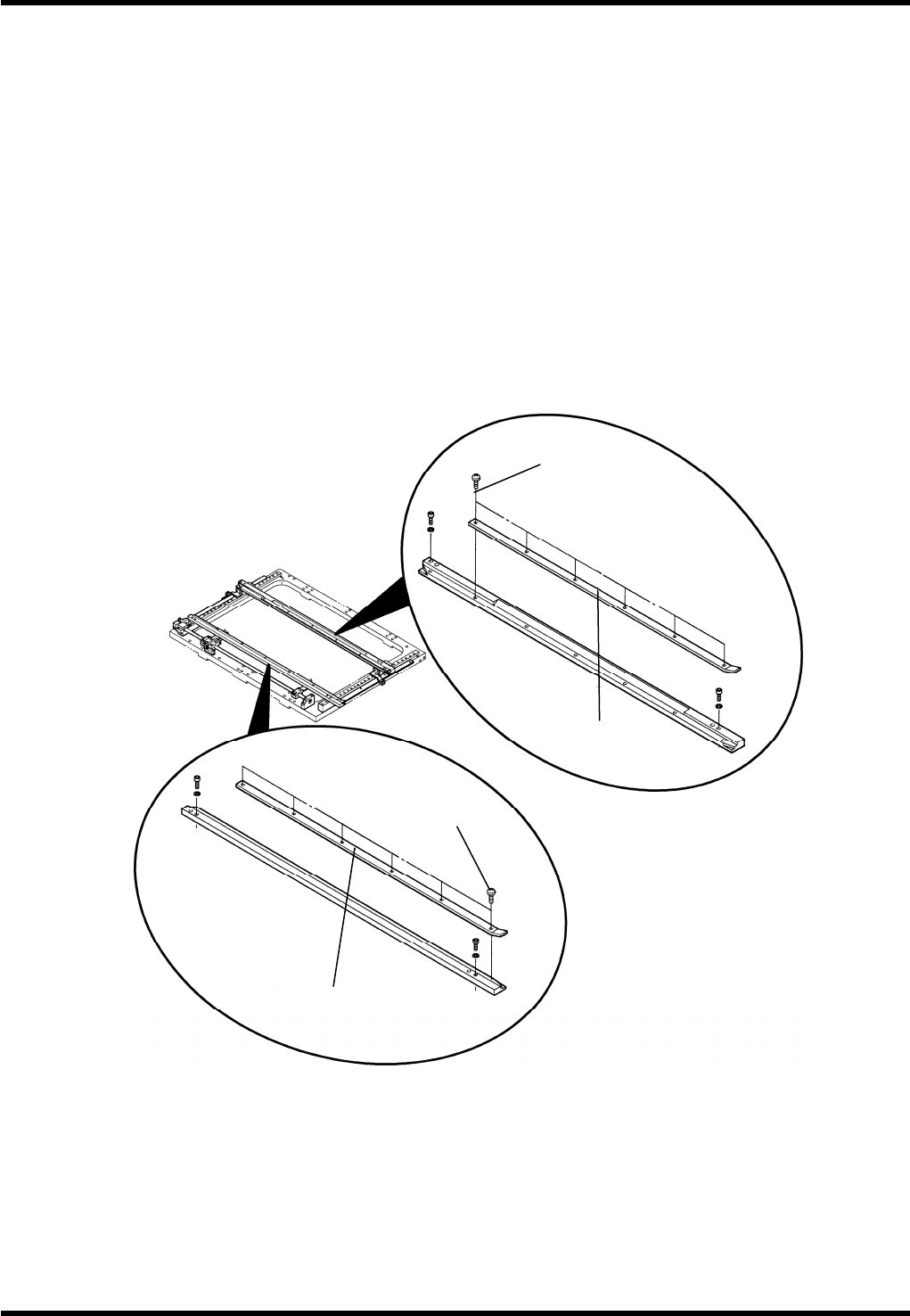

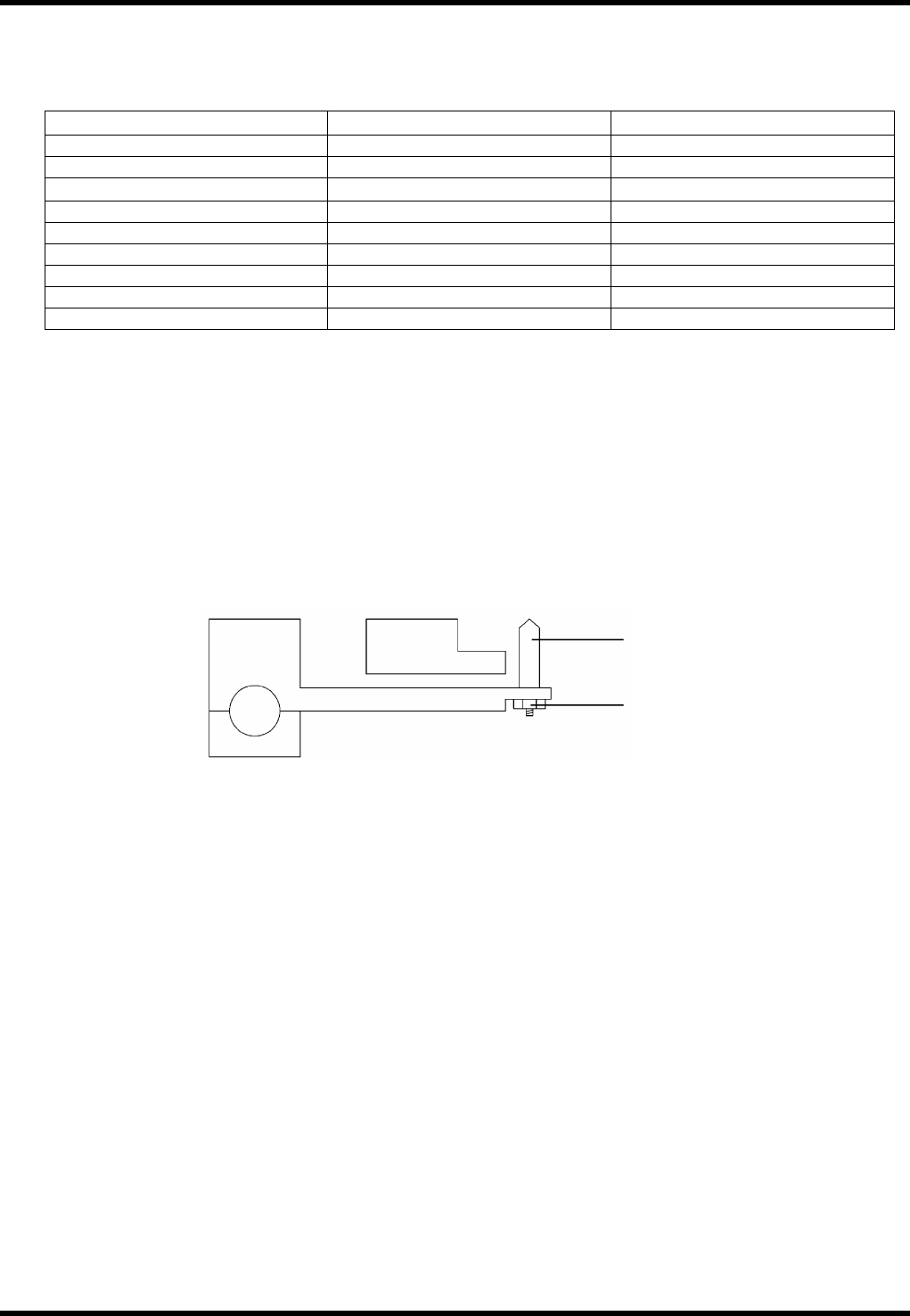

调整不同基板板的厚度
定位器：更换导轨
定位器调整
更换导轨
4.
1. 拧出螺钉 2 (6 件)，拆下导轨 (1)。
2. 安装和基板的厚度相当的导轨。
3. 拧紧螺钉 2 (3 件)，紧固导轨 (1)。
4. 拧出螺钉 3 (6 件)，拆下导轨 (2)。
5. 安装和基板的厚度相当的导轨。
6. 拧紧螺钉 3 (6 件)，紧固导轨 (2)。
螺钉 2
螺钉 3
导轨(2)
导轨(1)
