RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-15

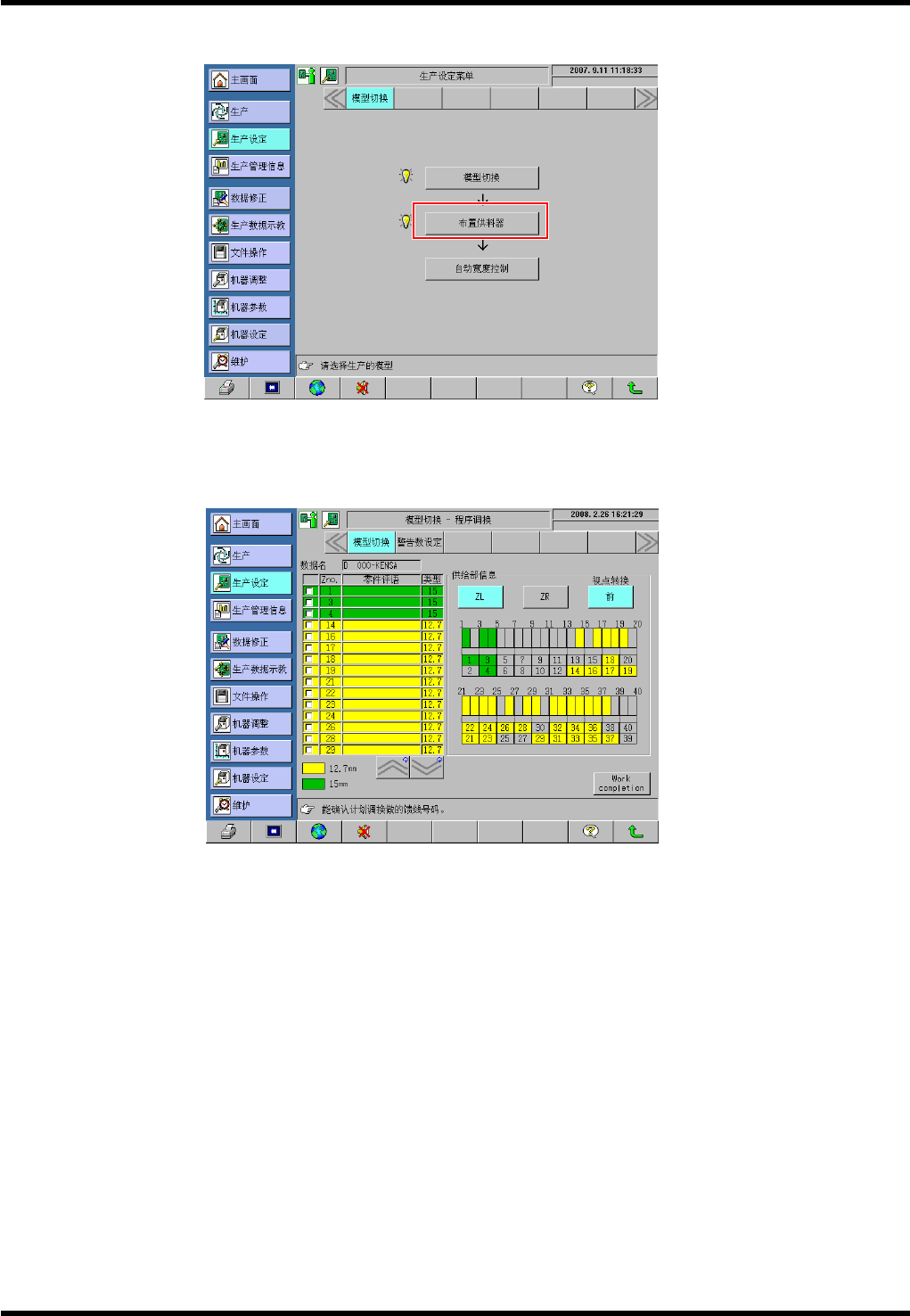

“布置供料器”画面的说明
按下 [布置供料器] 后，会根据所选择的元件数据信息，以较直观的形式显示有关在元件供给部布置元件
和供料器的信息。
在元件供给部布置完元件和供料器后，请按 [Work completion (作业结束)] 。
=提示=
程序调换画面是设置元件供给部的元件的支持功能。
即使不按动 [Work completion (作业结束)] 按钮，也能进行生产动作。
从后部进行操作时，请按动视点转换按钮，将 [前] 关灯。
料架信息的图变为从后部看到的图。
黄色: 12.7mm 料架
绿色: 15mm 料架
RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-16

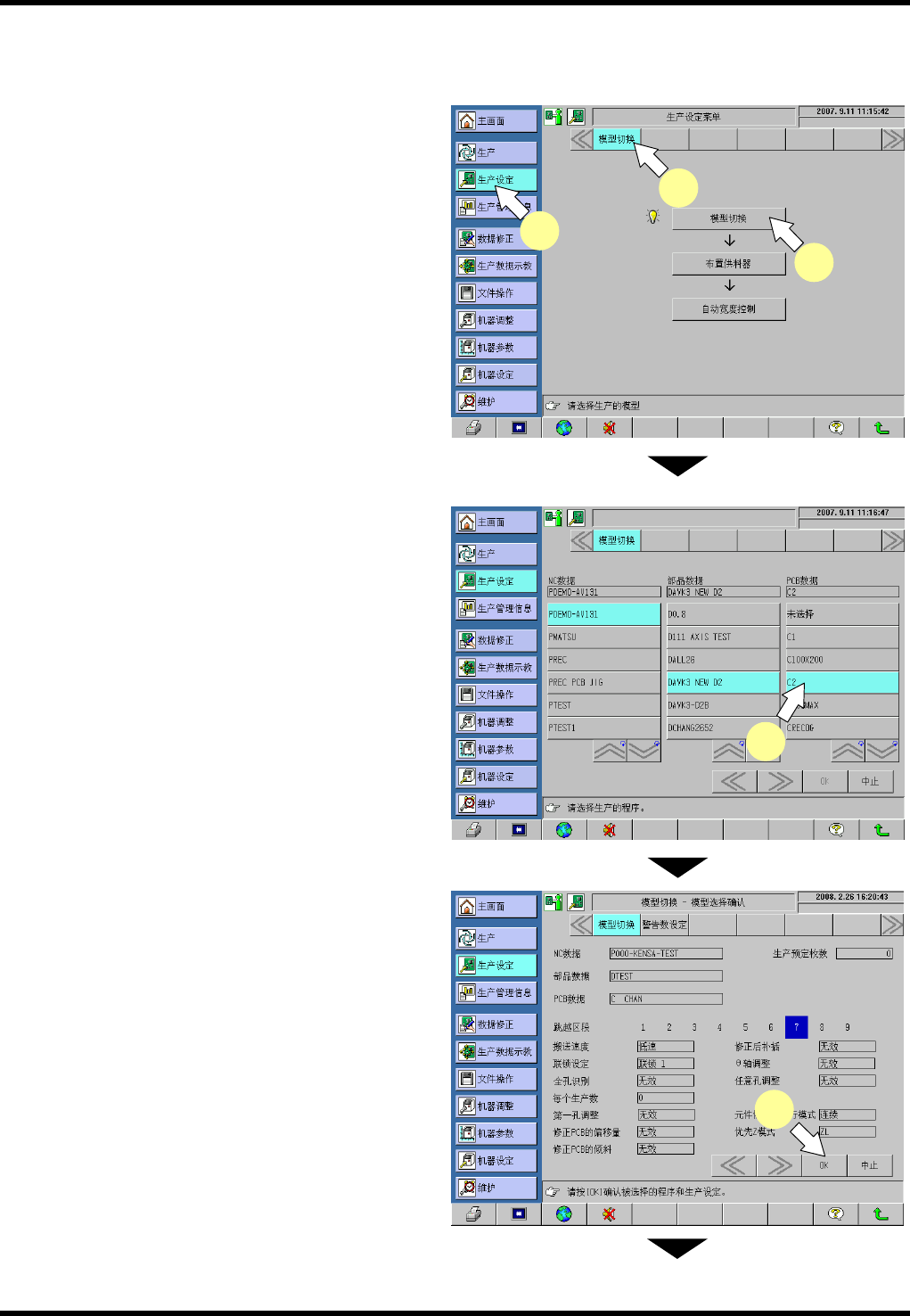

5.1.6 基板数据的选择 (选购件)
使用自动宽度控制功能 (选购件) 时，需要事先在模型切换画面选择基板数据。
模型切换
1.
1. 调出生产设定画面
按下 [生产设定] 。
2. 选择模型切换
按下 [模型切换] 。
3. 执行模型切换
按下 [模型切换] 。
显示数据选择画面。
选择程序
4. 选择数据
选择基板数据。
=提示=
不能单独对基板数据进行选择。
生产条件的设定与确认
5. 设定生产条件。
6. 按动 [OK] 按钮，结束模型切换作业。
=提示=
通过此项操作，更新了机器的基板数据的选
择信息。
4
6
1
3
2
RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-17

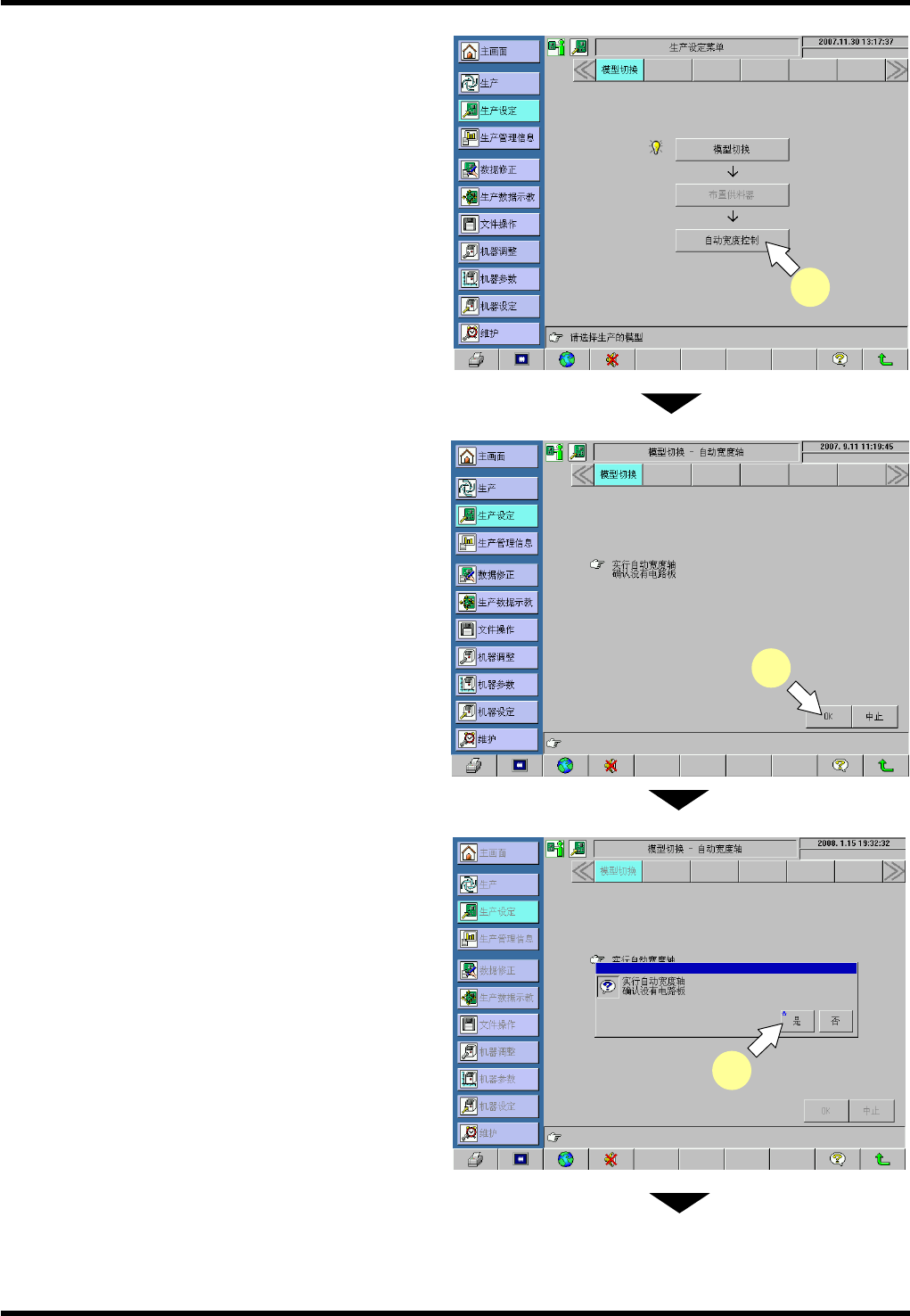

自动宽度控制
7. 自动宽度控制画面的选择
按下 [自动宽度控制] 。
8. 自动宽度控制的执行(动作前确认)
确认导轨上没有基板，按下 [OK] 。
9. 自动宽度控制的执行
再次进行确认，同时按动 <ENABLIMG(启
动)> + [是]。
执行自动宽度控制动作。
=提示=
如果将蜂鸣器设置为有效时，在自动宽度控
制动作之前将进行鸣响。
(2)
7
9
