RG131
操作手册
5.1 生产准备
DA7OCC-31-010-A0
5.1-18

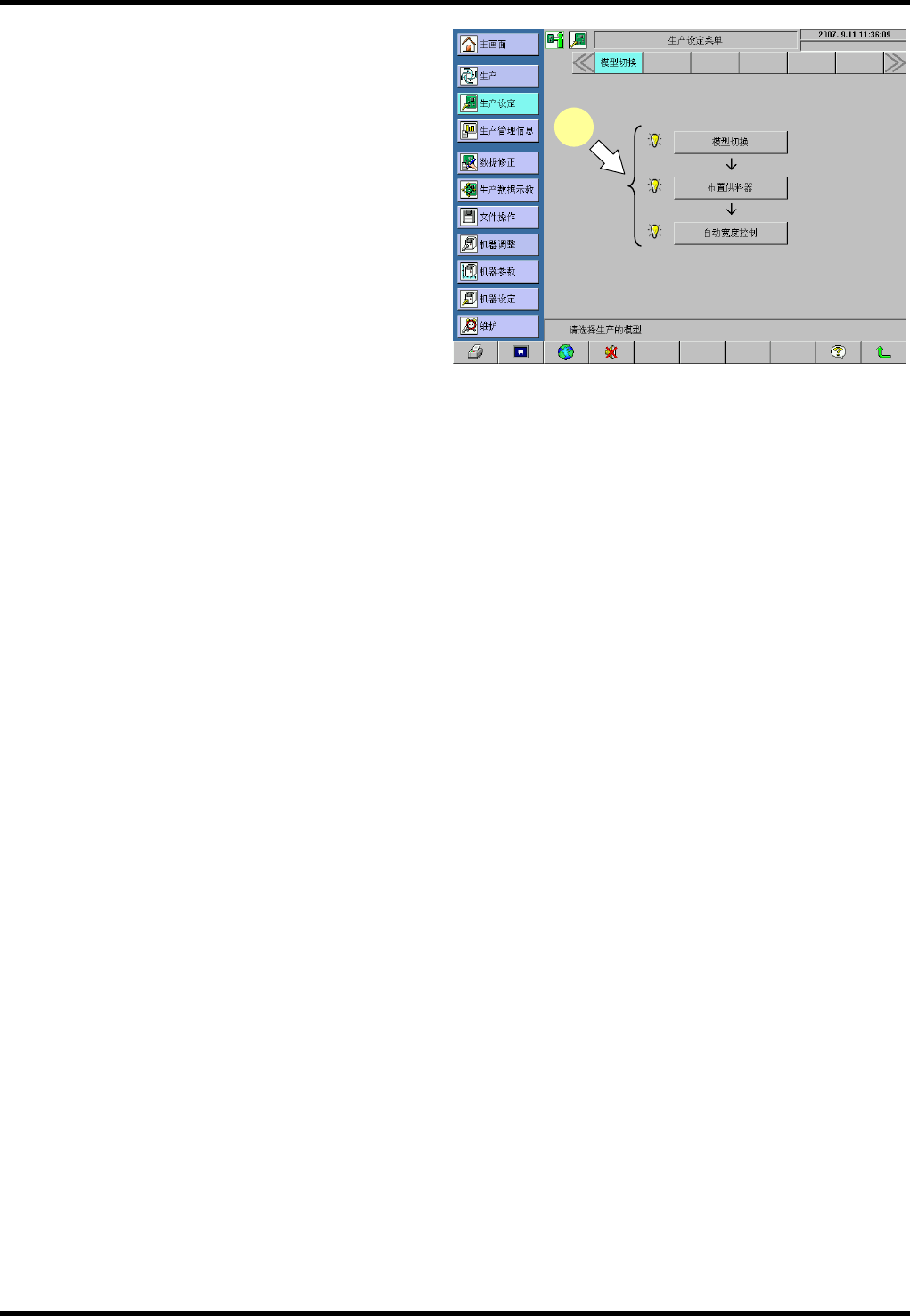

10. 模型切换的结束
自动宽度控制动作结束后，自动返回到模型切
换画面，指示灯标记亮灯。
10
RG131
操作手册
5.2 生产
DA7OCC-31-040-A0
5.2-1
5.2. 生产
DA7OCC-31-040-A0
5.2.1 生产
以循环停止的方法生产 1 枚基板，检查是否有插入元件、插入方向的错误和插错位置等情况。确认所有元件均
被正常实装后，方可开始全面的生产。
也可用单一停止的方法，对每 1 个区段的生产状态进行确认。
=注意=
在生产中如发现异常情况，请立即按操作盘上的 <STOP (停止)> 开关，或画面上的 [单一停止] 按钮。
=注意=
发生插入错误时，请检查 NC 数据和元件数据的输入错误，并予以改正。
生产的步骤
1.
1. NC 数据、元件数据的确认和生产前的确认
(1) 所选择的数据是否正确？
在画面上再次进行确认。
(2) 基检查基板是否定位在正确位置。
当基板没有被设置时，
请将基板搬入到右轨道。
=提示=
如果基板没有被设置在 XY 工作台上时，则
在开始生产时搬入基板。
2. 按动主菜单上的 [生产] 按钮，
选择副菜单上的 [生产]。
按动 [循环停止] 按钮，设成生产一枚基板的
模式。
3. 生产一枚基板。(为了确认而进行的生产)
(1) 如按 <ENABLING (启动)> + <START
(开始)>，
(2) 开始生产后，如果直到最后的插入点都进
行了实装，则循环停止。请对生产出的基
板的状态进行确认。
=注意=
当发生误插入和插入错误等情况时，请检查
NC 数据和元件数据的输入是否有错误，订
正后请重新进行自动生产，并进行确认。
4. 开始连续生产。
(1) 按下 [循环停止]，解除循环停止的选择
状态。(用按钮关灯。)
(2) 请在按住 <ENABLING(启动)> +
<START(开始)>，开始进行生产。
生产预定枚数可在“品种选择”画面进行
设定。当按照生产预定枚数完成生产时，
机器自动停止运行。
2
1
RG131
操作手册
5.2 生产
DA7OCC-31-040-A0
5.2-2
5.2.2 生产中常见的错误
插入错误
可能是 NC 数据的 XY 座标的数据存在错误。
可能是元件数据的元件高度数据存在错误。
元件用完错误
在元件供给部的终端检测出元件用完。(如果设定了警告数，在终端检测出之后，发出元件用完预告，并在达到
警告数时，成为元件用完。)
识别错误 (在识别错误停机模式)
可能是 NC 数据中的 X-Y 座标、插入角度和跨距错误。
插件机初始设定数据可能有错。
在供给处没有检测到元件时，成为元件用完。 (当设定了元件用完重试时，则按照重试次数反复地自动进行供
给。)
缺欠元件检测出错误 (元件实装点数不一致)
对插入错误取消返工后，以及开始执行的区块是从中途开始实装时，如一枚基板的实装点数与数据不一致，会
发生该错误。
5.2.3 出现插入错误后的操作 (恢复生产)
出现插入错误后的操作随矫正模式(矫正后继续模式和矫正后停机模式)而异。
显示器能同时显示最多 2 个程序段的插入错误。
在 [机器设定] [动作条件] 的 ‘矫正结束’ 项目，对 ‘矫正后继续’ 和 ‘矫正后停机’ 模式进行设定。
挿处理插入错误的步骤
2.
1. 当出现插入错误时，插件机显示出错信息并停
止运行。
画面中以浅蓝色显示 [补插] 。
