NPM-TT2 EJM1EJ-MB-03M-02

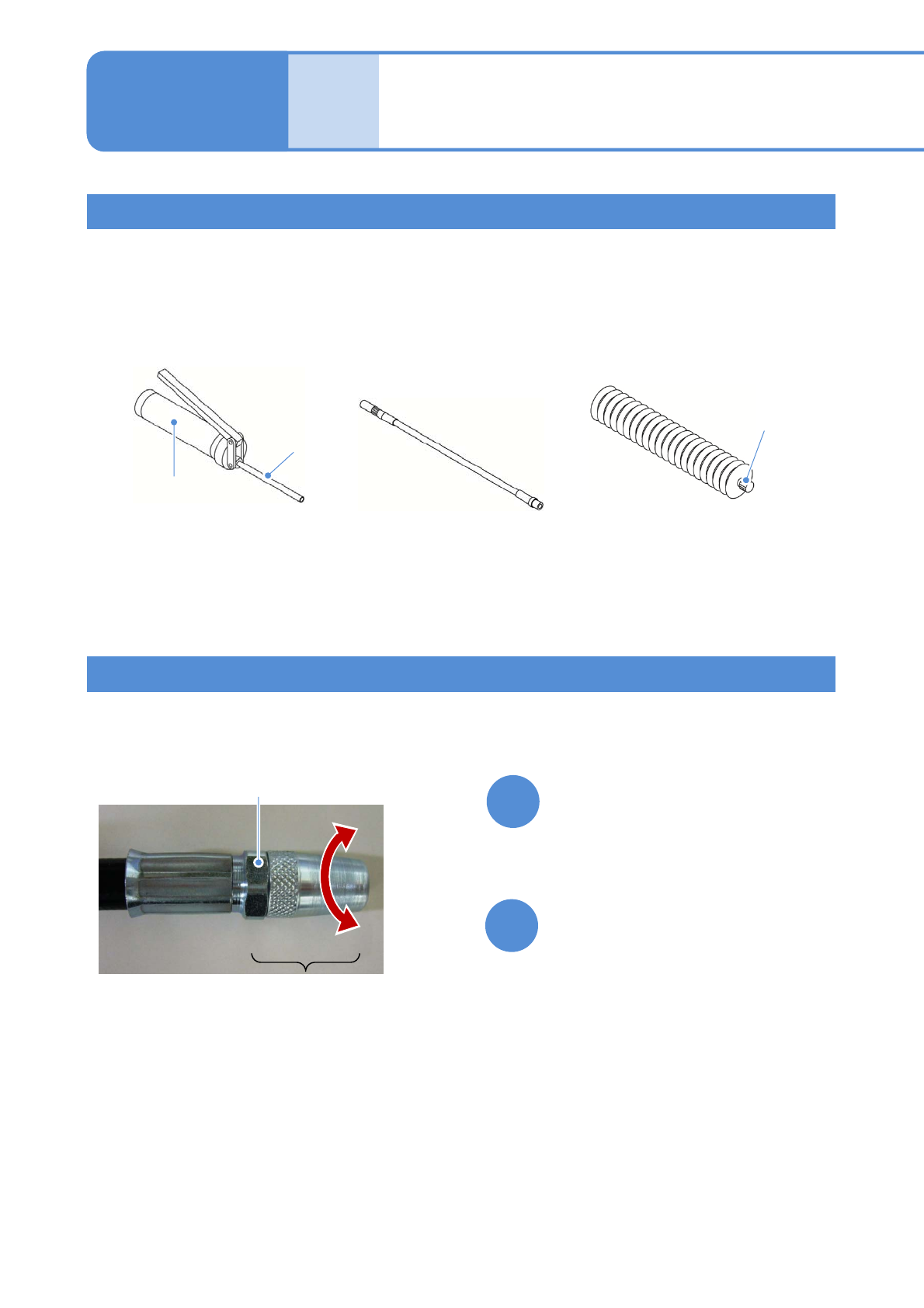

グリースガンの構成
グリ－スガンは下記の3点で構成されています。
●ノズルは、本体に確実に固定してください。
●チューブノズル、ノズルは、給脂位置によって取り替えて使ってください。
ノズル先端のクランプ力が強すぎるときは、調整してください。
六角部をスパナで保持する
先端部をプライヤーなどで回す
1
2
グリースガンの調整方法
ノズル
油筒
カートリッジ (200g)
3-1-1
メンテナンス
編
3-1
チューブノズル
キャップ
グリースガン
給脂について １
締まる
ゆるむ
先端部
六角部
NPM-TT2 EJM1EJ-MB-03M-02

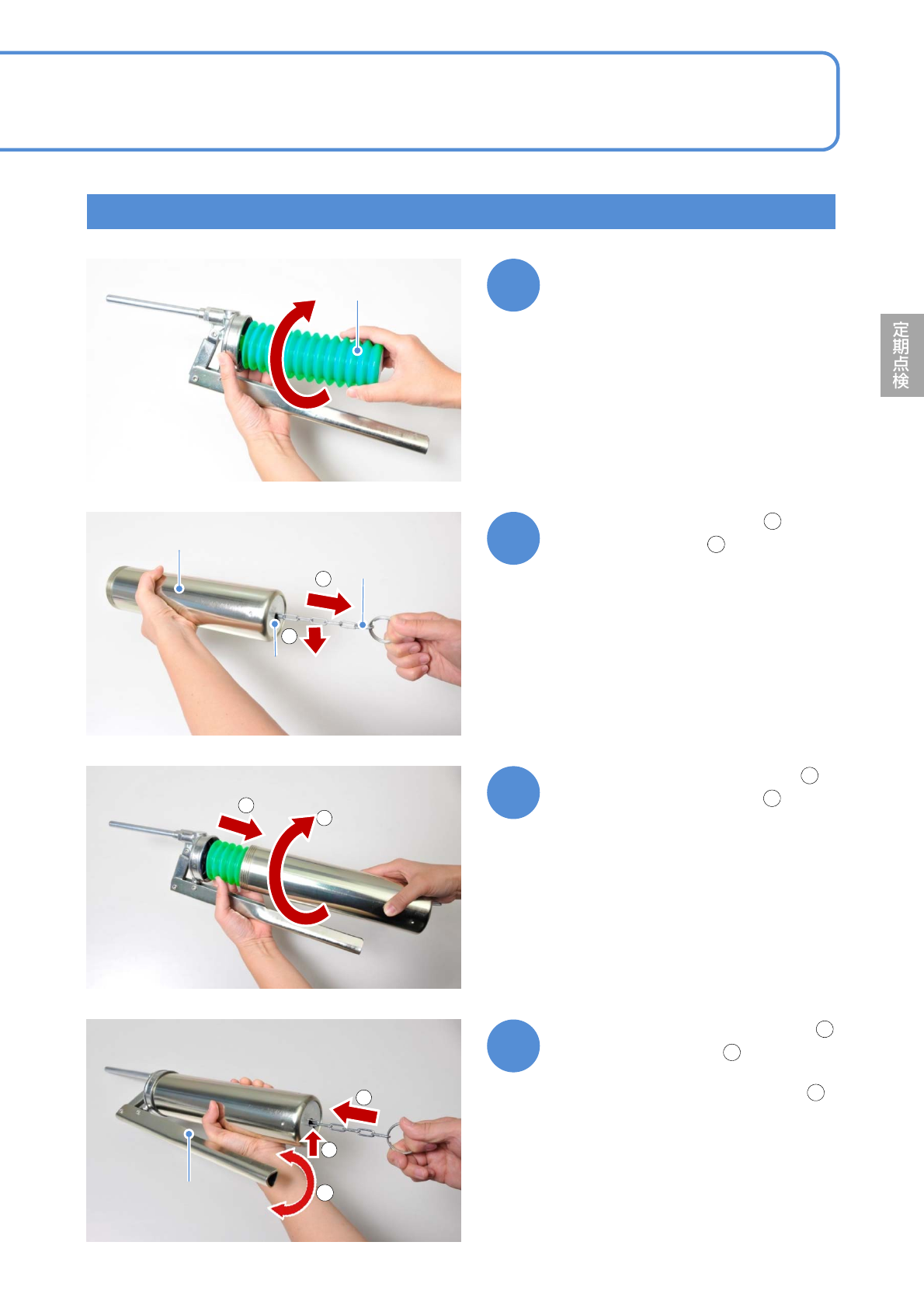

カートリッジの取り付け方法
2
3
4
1
カートリッジのキャップを外し、
油筒を外した本体にねじ込む
●確実にねじ込む。
(緩みがあると、グリースが漏れる原
因となります)
油筒のチェーンを引き（ ）、
溝にロックする（ ）
カートリッジを油筒に入れ（ ）、
油筒を本体にねじ込む（ ）
油筒の溝からチェーンを外し（ ）、
油筒内に収納する（ ）
●レバーを2、3回往復させ、グリースがノズ
ル先端から出ることを確認する
（）。
3-1-2
レバー
1
2
1
2
カートリッジ
1
2
油筒
チェーン
溝
1
2
1
1
2
2
3
3
NPM-TT2 EJM1EJ-MB-03M-02
3-1-3

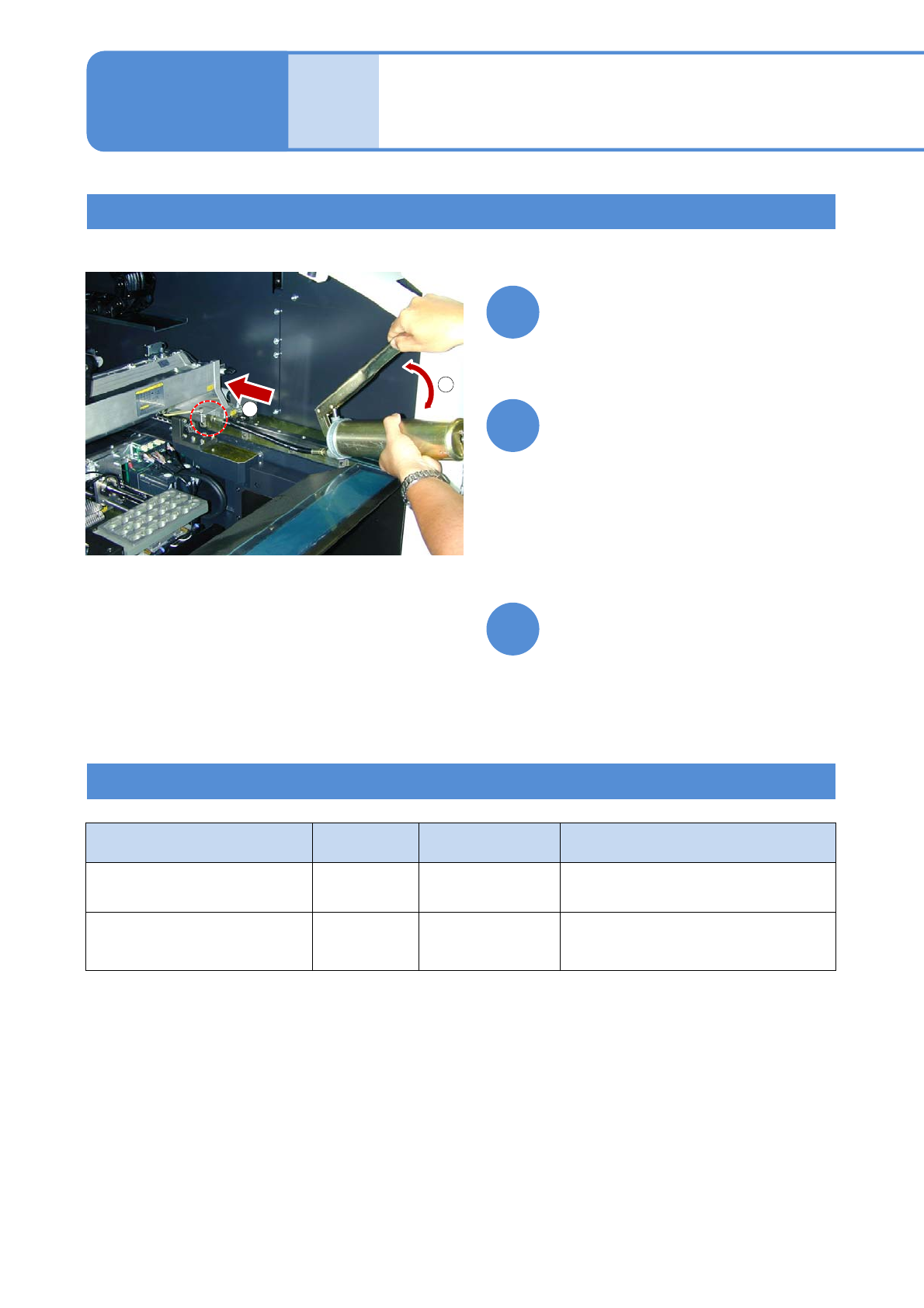

グリースガンの使用方法
使用するグリース一覧
ノズル先端をグリースニップル
に押し当てる
レバーを所定の回数往復させる
はみ出したグリースを、ウエスな
どで拭き取る
1
2
3
給脂箇所
グリース
種別
指定グリース名 メーカー
XYユニット など
(ボールねじ、リニアガイド)
グリース
LCG100
出光興産 (株)
装着ヘッド
真空用フッ素
グリース
バリエルタIEL/V NOKクリューバー (株)
写真はグリースガンの使用方法を示すものです。
写真はNPM-TT2と異なります。
給脂について ２
メンテナンス
編
3-1
1
2
●レバー操作は、全閉、1/4開、1/2開、
全開で行って下さい。
中途半端な操作では、所定の量のグ
リースが注入されません。
●オプションのグリースガンを使用し
たときの1回当りの吐出量は、0.9
cm
3
です。
●はみ出したままにすると、生産基板
上にグリースが落下する可能性があ
ります。
