NPM-TT2 EJM1EJ-MB-0 3M-02 3-2 -2 取り付け方法 1 2 パイプを引きあげる 3 秒以上押す 交換台車を取り付ける ( ランプが点灯から点滅に変 わり、本体設備に固定が可 能になる ) 3 ハンドルを戻す ハンドルを戻す ※ セットするときに、 フィーダー用電源ケーブ ルを挟まないように注意 してください。 ※ ハンドルを戻すときに、フィーダー用電源ケーブ ル を挟まないように注意してください。 1 2 ●…
NPM-TT2 EJM1EJ-MB-03M-02
3-2-1
2
ハンドルを固定
する

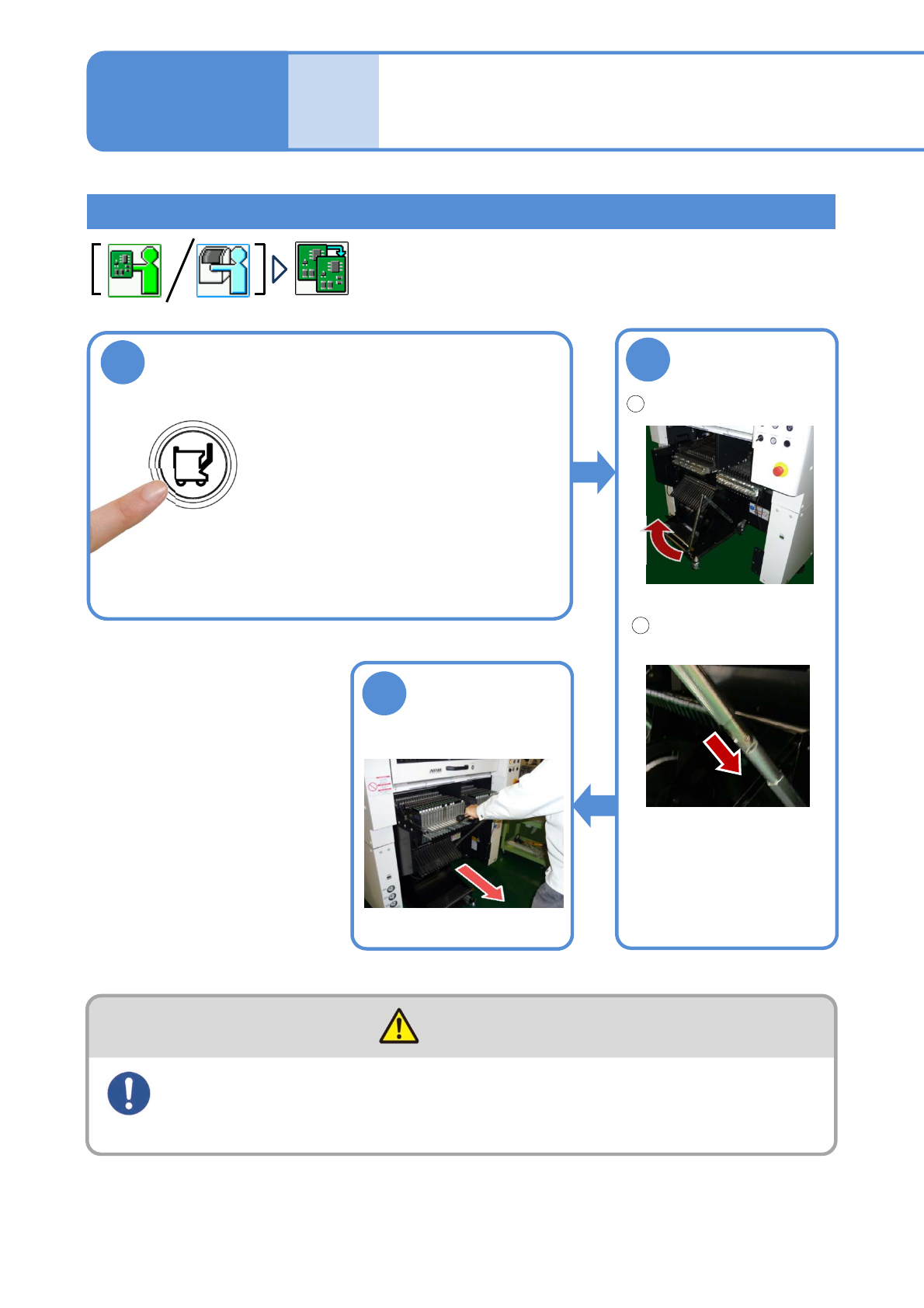

取り外し方法
3
交換台車を
引き出す
1
ハンドルを持ち上げる
2
パイプを止まるまで
下げる
※ハンドルを持ち上げるとき
フィーダー用電源ケーブル
を挟まないように注意して
ください。
交換台車の取り扱い方法
(交換台車(オプション))
メンテナンス
編
3-2
警告
交換台車を動かすときはまわりに十分注意し、人との距離をとって移動させる
（交換台車が人に衝突して、けがのおそれ）
1
3秒以上押す
(ブザー音と共に本体設備からの取外
しが可能となり、ランプが点灯から
点滅に変わる)
※交換台車が約100 mm手前に移動
するため注意してください。
NPM-TT2 EJM1EJ-MB-03M-02
3-2-2

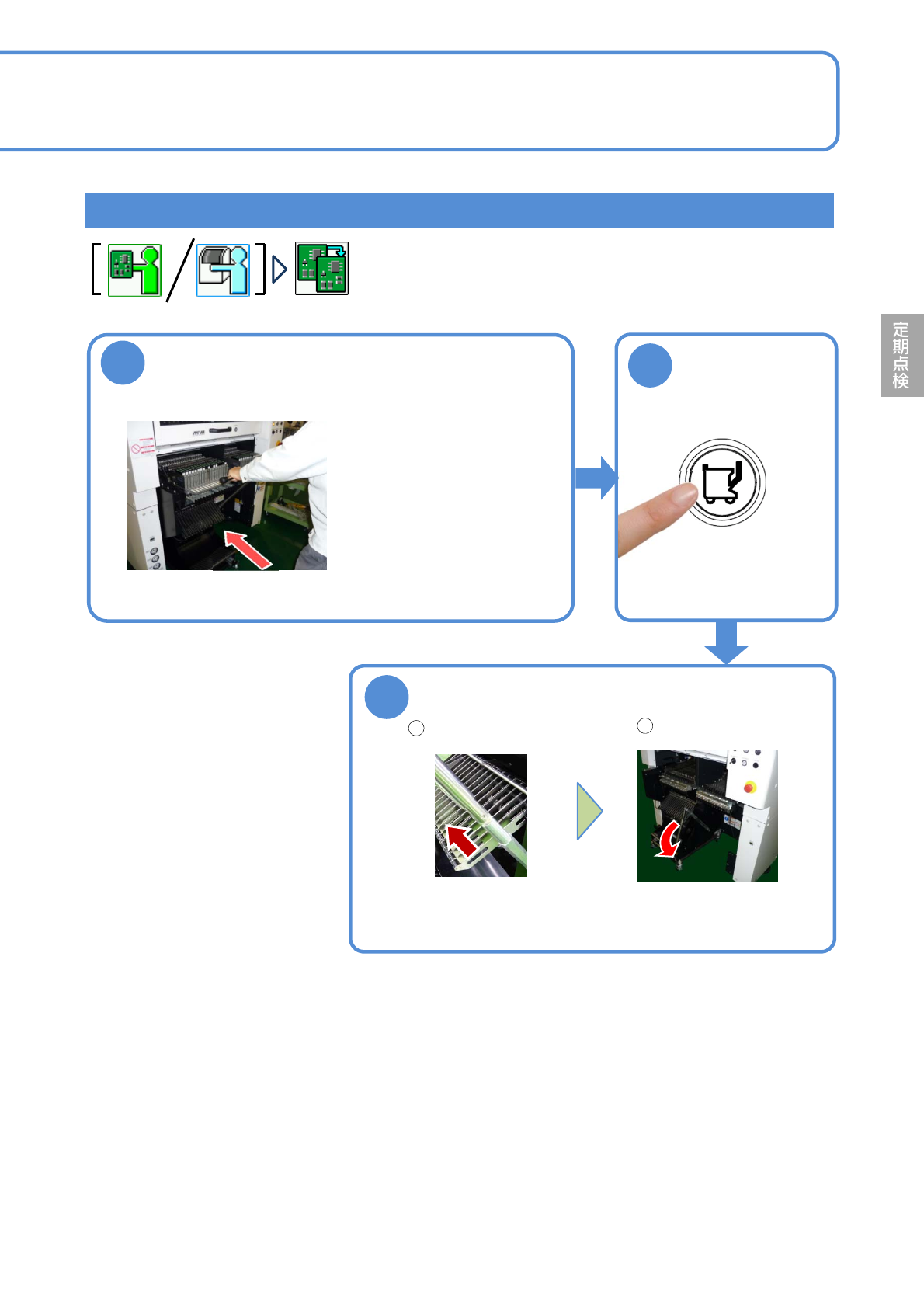

取り付け方法
1
2
パイプを引きあげる
3秒以上押す
交換台車を取り付ける
(ランプが点灯から点滅に変
わり、本体設備に固定が可
能になる)
3
ハンドルを戻す
ハンドルを戻す
※セットするときに、
フィーダー用電源ケーブ
ルを挟まないように注意
してください。
※ハンドルを戻すときに、フィーダー用電源ケーブル
を挟まないように注意してください。
1
2
●1か所
(ブザー音と共に本体設備に
固定され、ランプが点滅か
ら点灯に変わる)
NPM-TT2 EJM1EJ-MB-03M-02

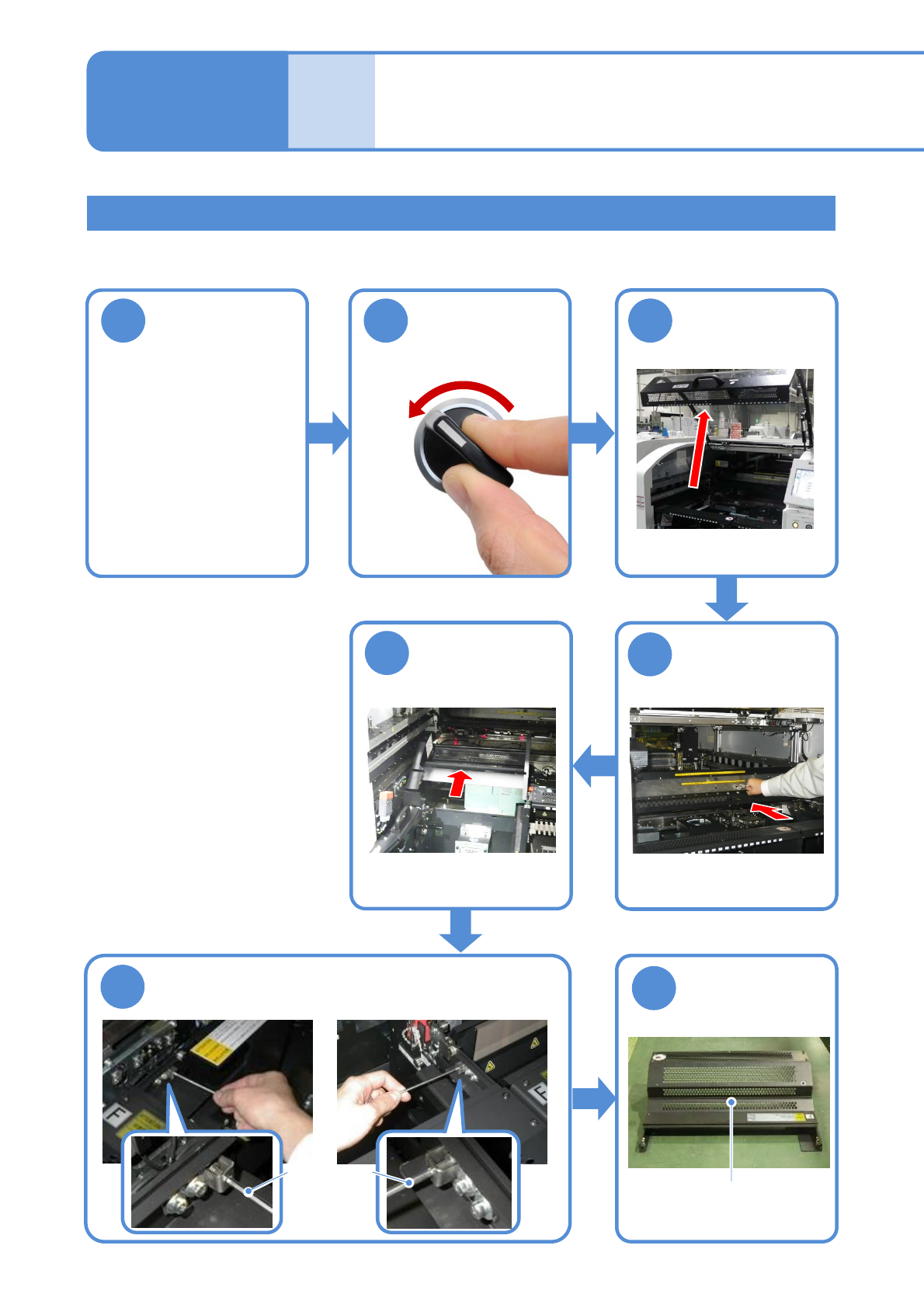

フィーダーテーブルカバーの取り外し方法
3-3-1
フィーダーテーブルカバー
の取り外し／取り付け １
メンテナンス
編
3-3
OFF
SERVO
6
フィーダーテーブルカバーのねじを緩める
7
フィーダーテー
ブルカバーを取
り外す
1 2 3
4
X軸を奥へ押す
(左右にねじ1個ずつ)
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーの
とき(→P.14-8)
●交換台車のとき
(→P.3-2)
5
フィーダーテーブル
カバーを奥に倒す
フィーダーテーブルカバー
六角レンチ
(3 mm)
