NPM-TT2 EJM1EJ-MB-03 M-02 フィーダーテーブルカバーの取り外し方法 3-3 -1 フィーダーテーブルカバー の取り外し／取り付け １ メンテナンス 編 3-3 OFF SERVO 6 フィーダーテーブルカバーのねじを緩める 7 フィーダーテー ブルカバーを取 り外す 1 2 3 4 X軸を奥へ押す ( 左右にねじ 1 個ずつ ) トレイフィーダー、 または交換台車を 取り外す ●トレイフィーダーの とき ( → …
NPM-TT2 EJM1EJ-MB-03M-02
3-2-2
取り付け方法
1
2
パイプを引きあげる
3秒以上押す
交換台車を取り付ける
(ランプが点灯から点滅に変
わり、本体設備に固定が可
能になる)
3
ハンドルを戻す
ハンドルを戻す
※セットするときに、
フィーダー用電源ケーブ
ルを挟まないように注意
してください。
※ハンドルを戻すときに、フィーダー用電源ケーブル
を挟まないように注意してください。
1
2
●1か所
(ブザー音と共に本体設備に
固定され、ランプが点滅か
ら点灯に変わる)
NPM-TT2 EJM1EJ-MB-03M-02
フィーダーテーブルカバーの取り外し方法
3-3-1
フィーダーテーブルカバー
の取り外し／取り付け １
メンテナンス
編
3-3
OFF
SERVO
6
フィーダーテーブルカバーのねじを緩める
7
フィーダーテー
ブルカバーを取
り外す
1 2 3
4
X軸を奥へ押す
(左右にねじ1個ずつ)
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーの
とき(→P.14-8)
●交換台車のとき
(→P.3-2)
5
フィーダーテーブル
カバーを奥に倒す
フィーダーテーブルカバー
六角レンチ
(3 mm)
NPM-TT2 EJM1EJ-MB-03M-02
3-3-2
OFF
SERVO

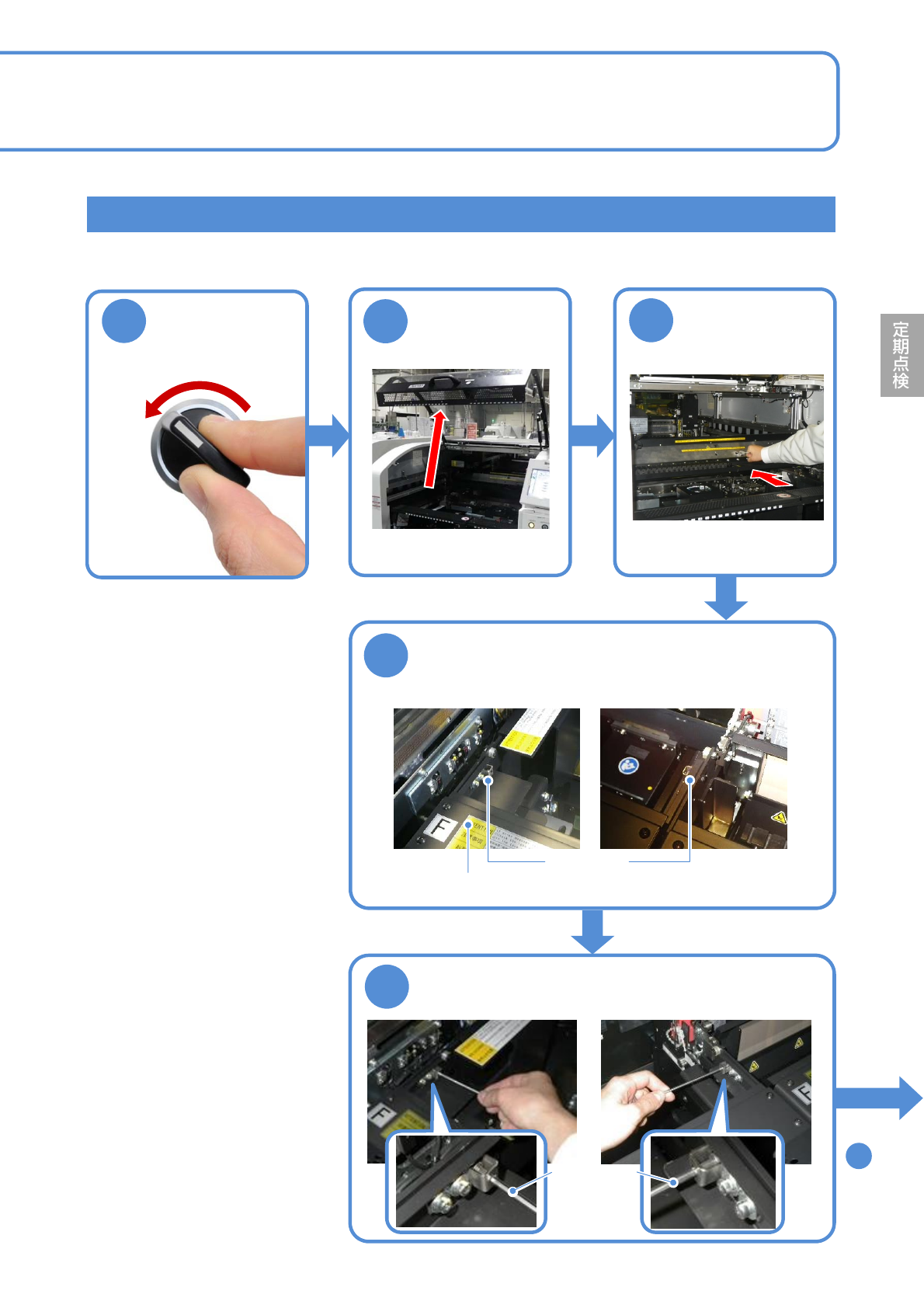

フィーダーテーブルカバーの取り付け方法 1
1
4
フィーダーテーブルカバーを取り付ける
フィーダーテーブルカバー
手順
へ
6
3
X軸を奥へ押す
2
5
フィーダーテーブルカバーを固定する
(左右にねじ1個ずつ)
六角レンチ
(3 mm)
ガイド部
左側
右側
