NPM- TT2 EJM1EJ-MB-04 M-00 1 4-1-1 -2 2 2 真空ポンプの供給圧を確認する 1 + ( 表示が灰色から青色に切り替わり、真 空ポンプが起動する ) 3 真空ポンプ供給圧 ( 圧力計 ) を 確認する ●圧力規定値: -100 ~ -87 kPa 24 時 間 メ ン テ ナ ン ス
NPM-TT2 EJM1EJ-MB-04M-00
始業前
圧力計の点検 １
使用工具:なし 所要時間:3分 （設備電源ＯＮ）
4-1-1-1
メンテナンス
編

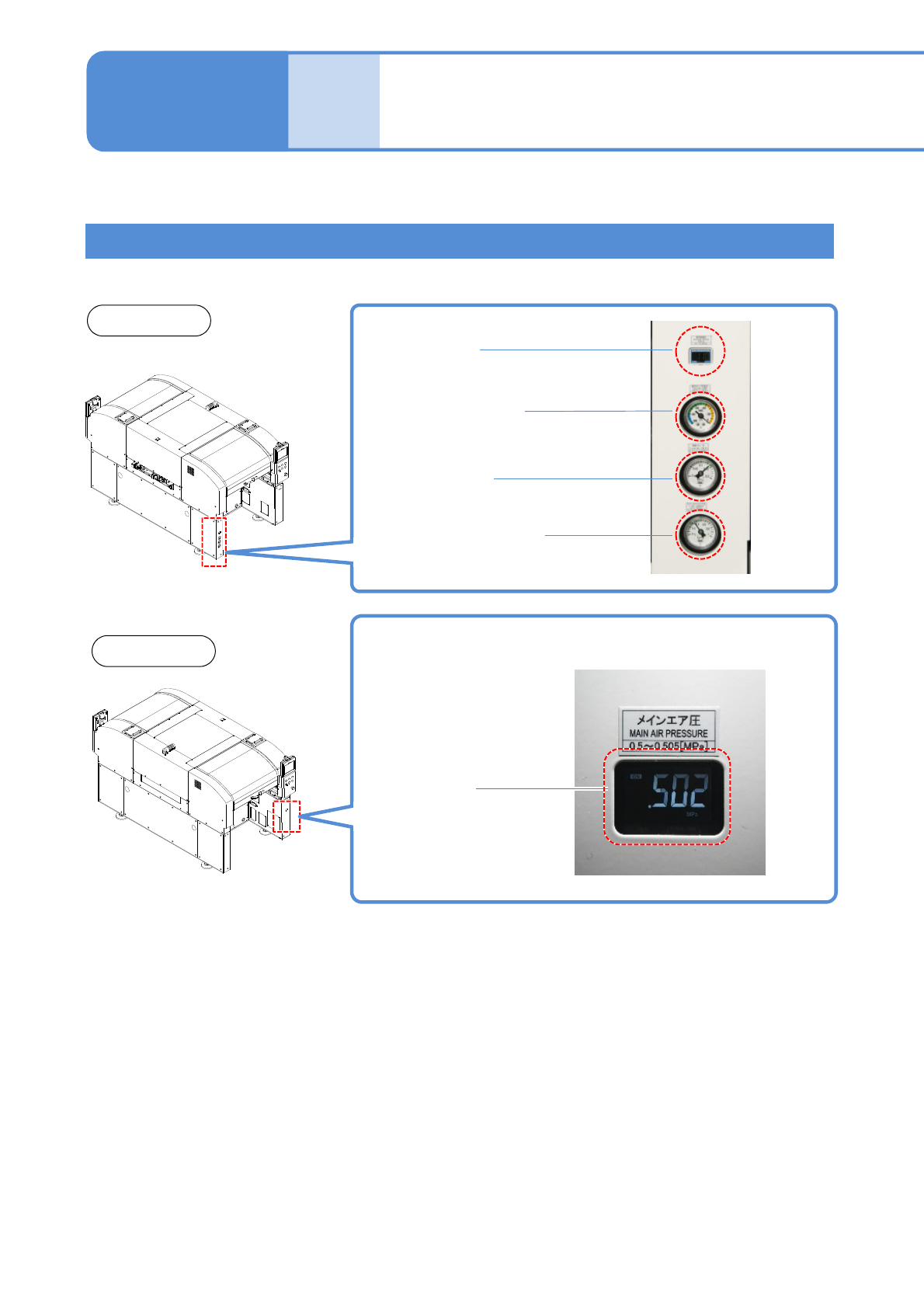

4-1-1
エア圧を確認する
前側
真空破壊圧
(8~12 kPa)
真空ポンプ供給圧
(-100~ -87 kPa)
オプションエア圧
(0.4 MPa)
清掃ブロー圧
(0.13 ~ 0.14 MPa)
後側
メインエア圧
(0.500 ~ 0.505 MPa)
供給圧の点検について説明します。
NPM-TT2 EJM1EJ-MB-04M-00
1

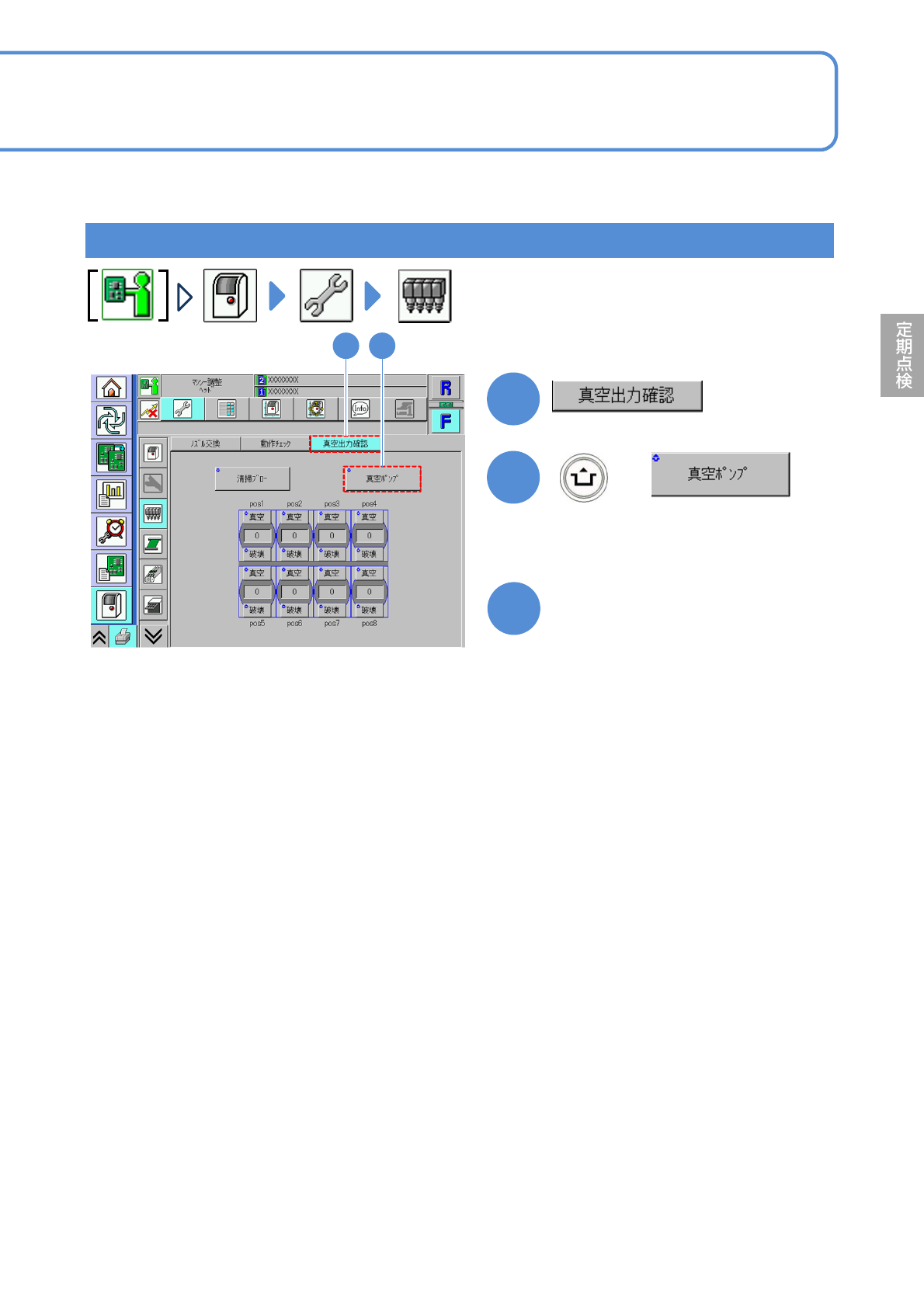

4-1-1-2
2
2
真空ポンプの供給圧を確認する
1
+
(表示が灰色から青色に切り替わり、真
空ポンプが起動する)
3
真空ポンプ供給圧 (圧力計) を
確認する
●圧力規定値: -100 ~ -87 kPa
24
時
間
メ
ン
テ
ナ
ン
ス
NPM-TT2 EJM1EJ-MB-04M-00
始業前
後側

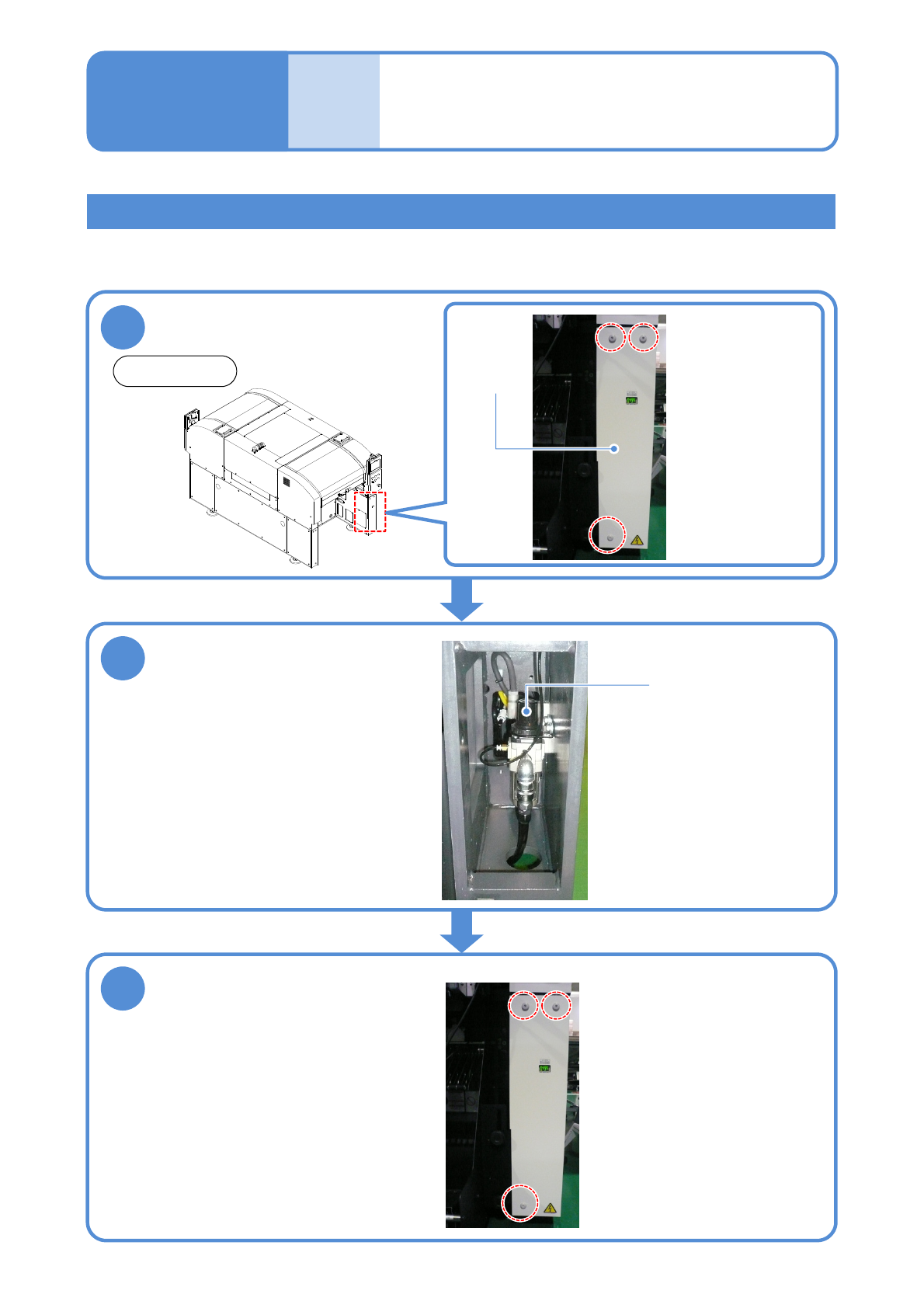

4-1-1-3
エア圧を調整する(メインエア圧)
使用工具：六角レンチ(3 mm) 所要時間：3分
●メインエア圧が規定値外のとき、調整してください。
圧力計の点検 ２
1
ねじを外して、後側圧力計カ
バーを外す
2
規定値内になるように調整する
メインエア用
レギュレーターノブ
●レギュレーターノブの操作方法
1 :ノブを引き上げる。
2 :調整する。
3 :ノブを押し下げる。
3
後側圧力計カバーを取り付ける
●ねじ：3か所
後側圧力計
カバー
●ねじ：3か所
●ねじを取り外す
メンテナンス
編
4-1-1
