NPM- TT2 EJM1EJ-MB-04M-00 4-1-1 -4 24 時 間 メ ン テ ナ ン ス
NPM-TT2 EJM1EJ-MB-04M-00
始業前
後側
4-1-1-3
エア圧を調整する(メインエア圧)
使用工具：六角レンチ(3 mm) 所要時間：3分
●メインエア圧が規定値外のとき、調整してください。
圧力計の点検 ２
1
ねじを外して、後側圧力計カ
バーを外す
2
規定値内になるように調整する
メインエア用
レギュレーターノブ
●レギュレーターノブの操作方法
1 :ノブを引き上げる。
2 :調整する。
3 :ノブを押し下げる。
3
後側圧力計カバーを取り付ける
●ねじ：3か所
後側圧力計
カバー
●ねじ：3か所
●ねじを取り外す
メンテナンス
編
4-1-1
NPM-TT2 EJM1EJ-MB-04M-00
4-1-1-4
24
時
間
メ
ン
テ
ナ
ン
ス
NPM-TT2 EJM1EJ-MB-04M-00
4-1-1-5

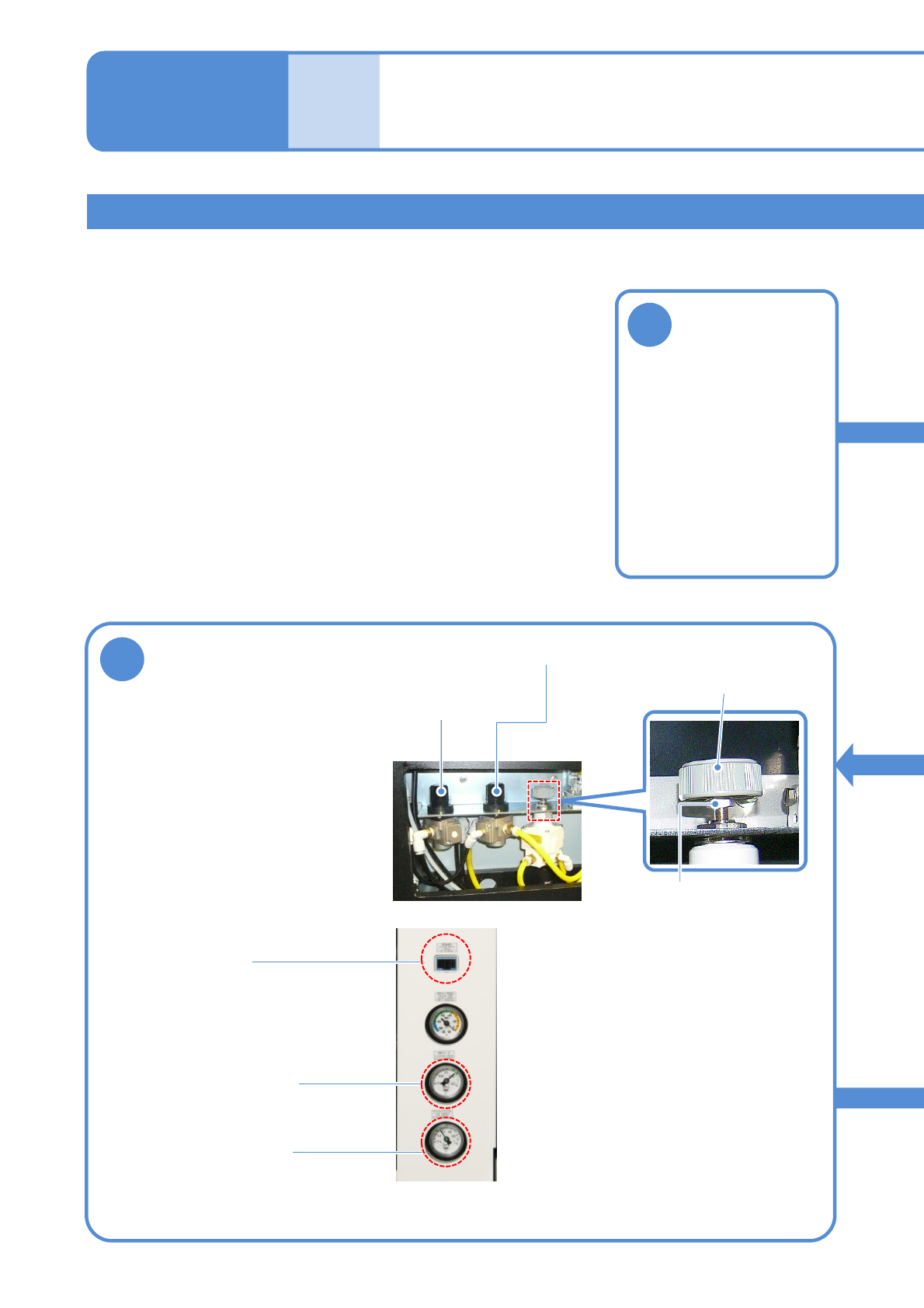

エア圧を調整する(清掃ブロー圧・オプションエア圧・真空破壊圧)
使用工具：プラスドライバー(No.2) スパナ(10 mm) 所要時間：20分
●清掃ブロー圧・オプションエア圧、真空破壊圧が規定値外のとき、調整してください。
始業前
圧力計の点検 ３
1
メンテナンス
編
4-1-1
規定値内になるように調整する
4
レギュレーターノブ
清掃ブロー圧用
レギュレーターノブ
●レギュレーターノブの操作方法
1 :ノブを引き上げる。
2 :調整する。
3 :ノブを押し下げる。
（清掃ブロー圧用）
真空破壊圧用
レギュレーターノブ
ロックナット
●真空破壊用レギュレーター調整の
とき、ロックナットを緩めてくだ
さい。調整後はロックナットを締
めてください。
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
オプションエア圧
(0.4 MPa)
清掃ブロー圧
(0.13 ~ 0.14 MPa)
真空破壊圧
(8~ 12 kPa)
