NPM- TT2 EJM1EJ-MB-04M-00 部品排出ボックスの清掃 4 終業前 使用工具：不要 所要時間： 3 分（前側・後側の合計） ●部品排出ボックスを清掃してください。 ●部品排出ボックスは終業前に清掃してください。 ●部品排出ボックスは生産中も満杯になる前に清掃 してください。 部品排出ボックスの部品を廃棄する 部品排出ボックス を元の位置に戻す ●部品排出ボックスを正しく 設置したこと を確認する。 ( 正しく設置して…
NPM-TT2 EJM1EJ-MB-04M-00
前側

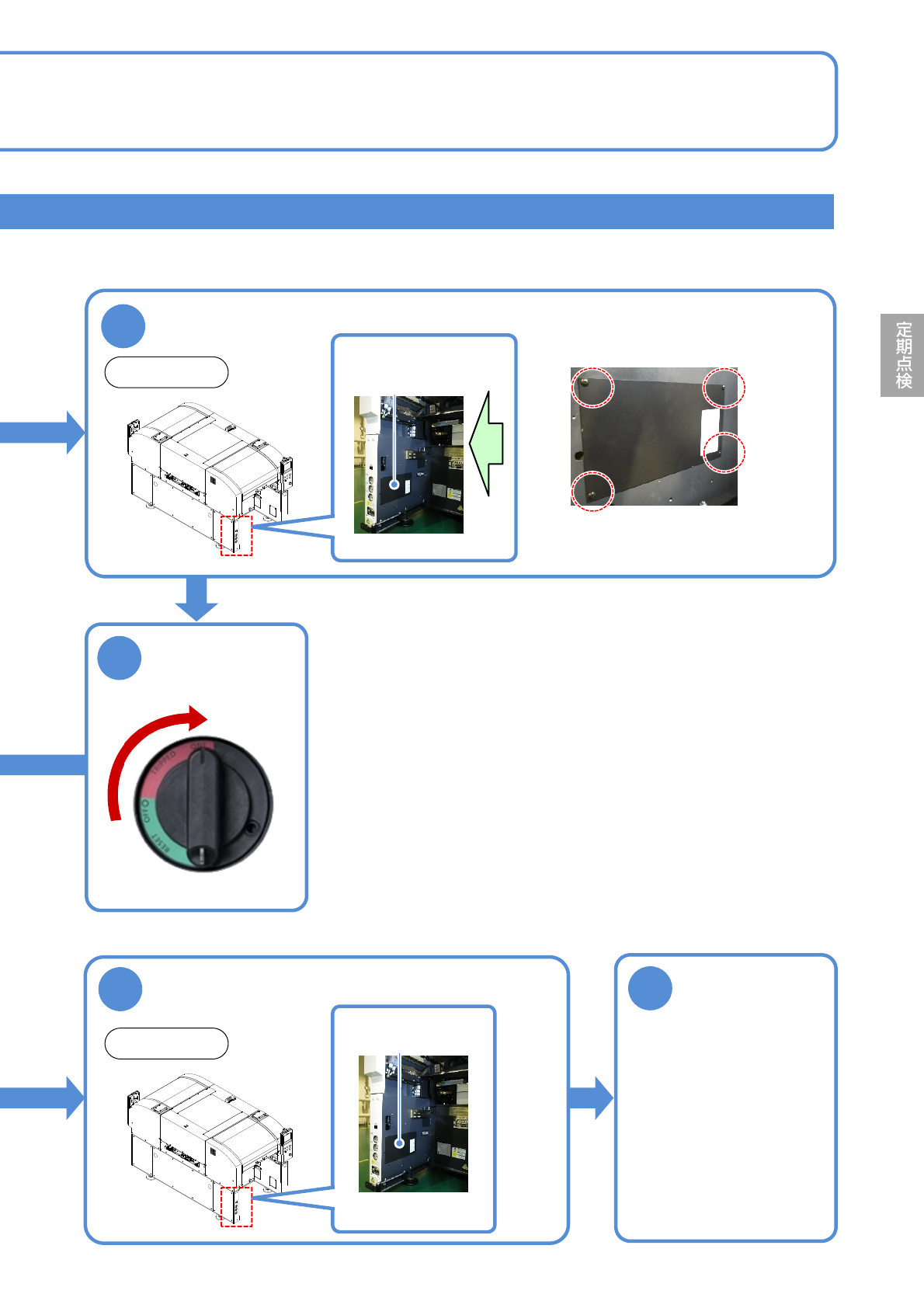

本体内側のカバーを取り外す
2
4-1-1-6
3
ON
主電源スイッ
チをONにする
5
本体内側のカバーを取り付ける
6
前側
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
24
時
間
メ
ン
テ
ナ
ン
ス
カバー
カバー
■矢印方向から見た写真
●ねじ：4か所
●ねじを取り外す
NPM-TT2 EJM1EJ-MB-04M-00
部品排出ボックスの清掃
4
終業前
使用工具：不要 所要時間：3 分（前側・後側の合計）
●部品排出ボックスを清掃してください。
●部品排出ボックスは終業前に清掃してください。
●部品排出ボックスは生産中も満杯になる前に清掃してください。
部品排出ボックスの部品を廃棄する
部品排出ボックス
を元の位置に戻す
●部品排出ボックスを正しく
設置したことを確認する。
(正しく設置していないと
きは、画面にエラーメッ
セージが表示され、設備を
動作させることができませ
ん
)
5
OFF
SERVO
1
2
3
X軸を奥へ押す
SERVO
ON
6
7
溝部を合わせて設置する。
4-2-1
部品排出ボックス
部品排出ボックスを下から持ち上
げて取り外す。
部品排出ボックスの清掃について説明します。
ねじ
部品排出ボックス
メンテナンス
編
4-2-1
NPM-TT2 EJM1EJ-MB-04M-00
使用工具：不要 所要時間：1分(1か所当り)
●13連供給ユニット、交換台車(オプション)の空テープボックスを清掃してください。
●空テープボックスは生産中も満杯になる前に清掃してください。
空テープボックスを引き出す
終業前
空テープを
廃棄する
空テープボックスを元に戻す
空テープボックスの清掃
(13連供給ユニット、交換台車(オプション))
2
1
3
■13連供給ユニット
■13連供給ユニット
4-2-2
空テープボックスの清掃について説明します。
メンテナンス
編
4-2-2
空テープ
ボックス
■交換台車
●ボックスを前後に数回揺すると、テープくずが平らになり、引き出しやすくなる。
■交換台車
