NPM- TT2 EJM1EJ-MB-04M-00 使用工具：不要 所要時間： 1 分 (1 か所当り ) ● 13 連供給ユニット、交換台車 ( オプシ ョン ) の空テープボックスを清掃して ください。 ●空テープボックスは生産中も満杯になる前に清掃 してください。 空テープボックスを引き出す 終業前 空テープを 廃棄する 空テープボックスを元に戻す 空テープボックスの清掃 (13 連供給ユニット、交換台車 ( オプション )) 2…
NPM-TT2 EJM1EJ-MB-04M-00

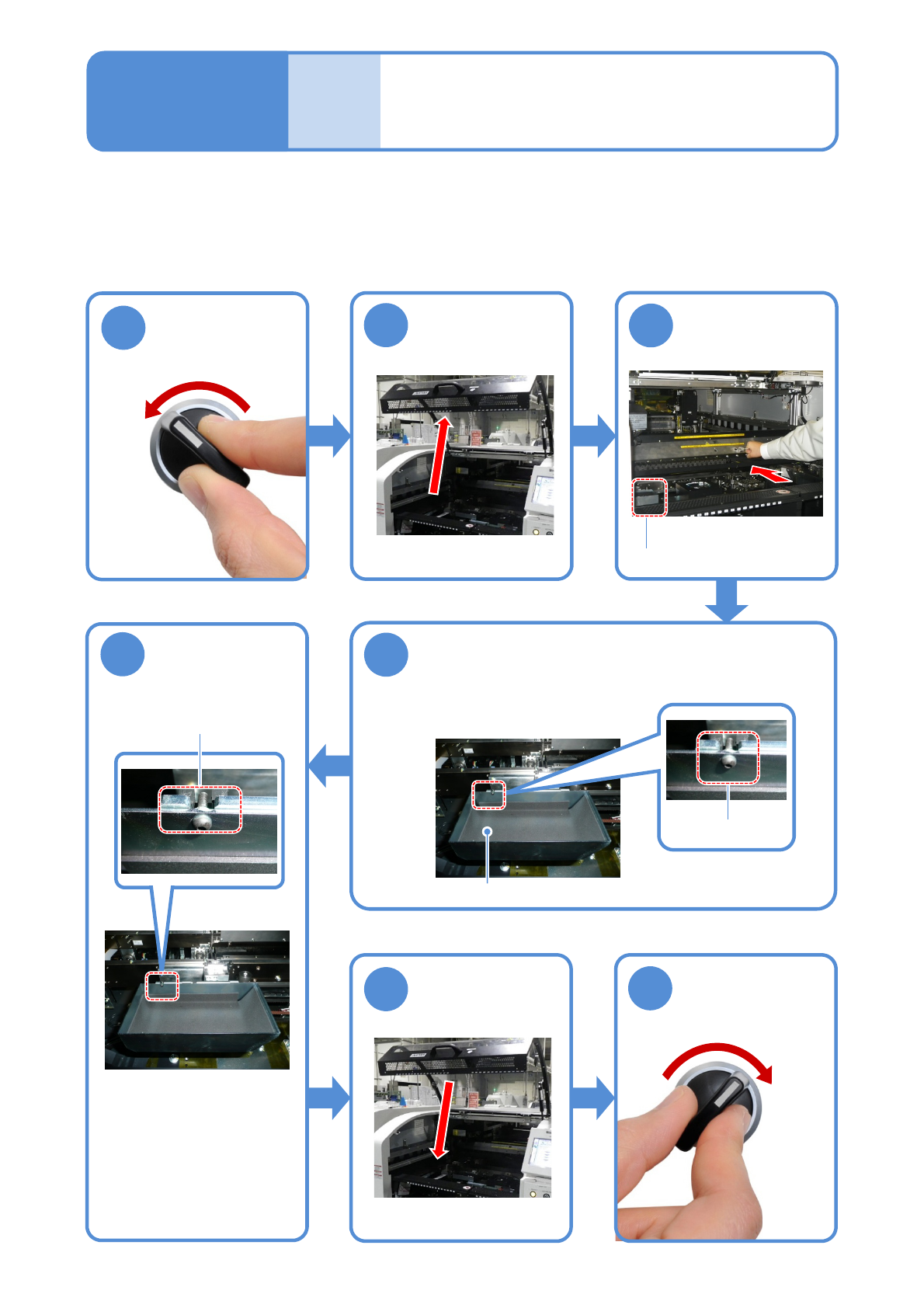

部品排出ボックスの清掃
4
終業前
使用工具：不要 所要時間：3 分（前側・後側の合計）
●部品排出ボックスを清掃してください。
●部品排出ボックスは終業前に清掃してください。
●部品排出ボックスは生産中も満杯になる前に清掃してください。
部品排出ボックスの部品を廃棄する
部品排出ボックス
を元の位置に戻す
●部品排出ボックスを正しく
設置したことを確認する。
(正しく設置していないと
きは、画面にエラーメッ
セージが表示され、設備を
動作させることができませ
ん
)
5
OFF
SERVO
1
2
3
X軸を奥へ押す
SERVO
ON
6
7
溝部を合わせて設置する。
4-2-1
部品排出ボックス
部品排出ボックスを下から持ち上
げて取り外す。
部品排出ボックスの清掃について説明します。
ねじ
部品排出ボックス
メンテナンス
編
4-2-1
NPM-TT2 EJM1EJ-MB-04M-00
使用工具：不要 所要時間：1分(1か所当り)
●13連供給ユニット、交換台車(オプション)の空テープボックスを清掃してください。
●空テープボックスは生産中も満杯になる前に清掃してください。
空テープボックスを引き出す
終業前
空テープを
廃棄する
空テープボックスを元に戻す
空テープボックスの清掃
(13連供給ユニット、交換台車(オプション))
2
1
3
■13連供給ユニット
■13連供給ユニット
4-2-2
空テープボックスの清掃について説明します。
メンテナンス
編
4-2-2
空テープ
ボックス
■交換台車
●ボックスを前後に数回揺すると、テープくずが平らになり、引き出しやすくなる。
■交換台車
24
時
間
メ
ン
テ
ナ
ン
ス
NPM-TT2 EJM1EJ-MB-04M-00
終業前
くず受けボックスの清掃
(トレイフィーダー(オプション))
使用工具：不要 所要時間：1 分
●くず受けボックスを清掃してください。
●くず受けボックスは生産中も満杯になる前に清掃してください。
4-2-3
くず受けボックスの清掃について説明します。
メンテナンス
編
4-2-3
くず受けボックスを引き出す
くずを廃棄する
くず受けボックス
を元に戻す
2
1
3
●ボックスを前後に数回揺すると、くずが平らになり、引き
出しやすくなる。
くず受けボックス
