NPM- TT2 EJM1EJ-MB-04M-00 終業前 くず受けボックスの清掃 (トレイフィーダー(オプション)) 使用工具：不要 所要時間： 1 分 ●くず受けボックスを清掃してください。 ●くず受けボックスは生産中も満杯になる前に清掃 してください。 4-2-3 くず受けボックスの清掃について説明します。 メンテナンス 編 4-2-3 くず受けボックスを引き出す くずを廃棄する くず受けボックス を元に戻す 2 1 3 ●ボック…
NPM-TT2 EJM1EJ-MB-04M-00
使用工具：不要 所要時間：1分(1か所当り)
●13連供給ユニット、交換台車(オプション)の空テープボックスを清掃してください。
●空テープボックスは生産中も満杯になる前に清掃してください。

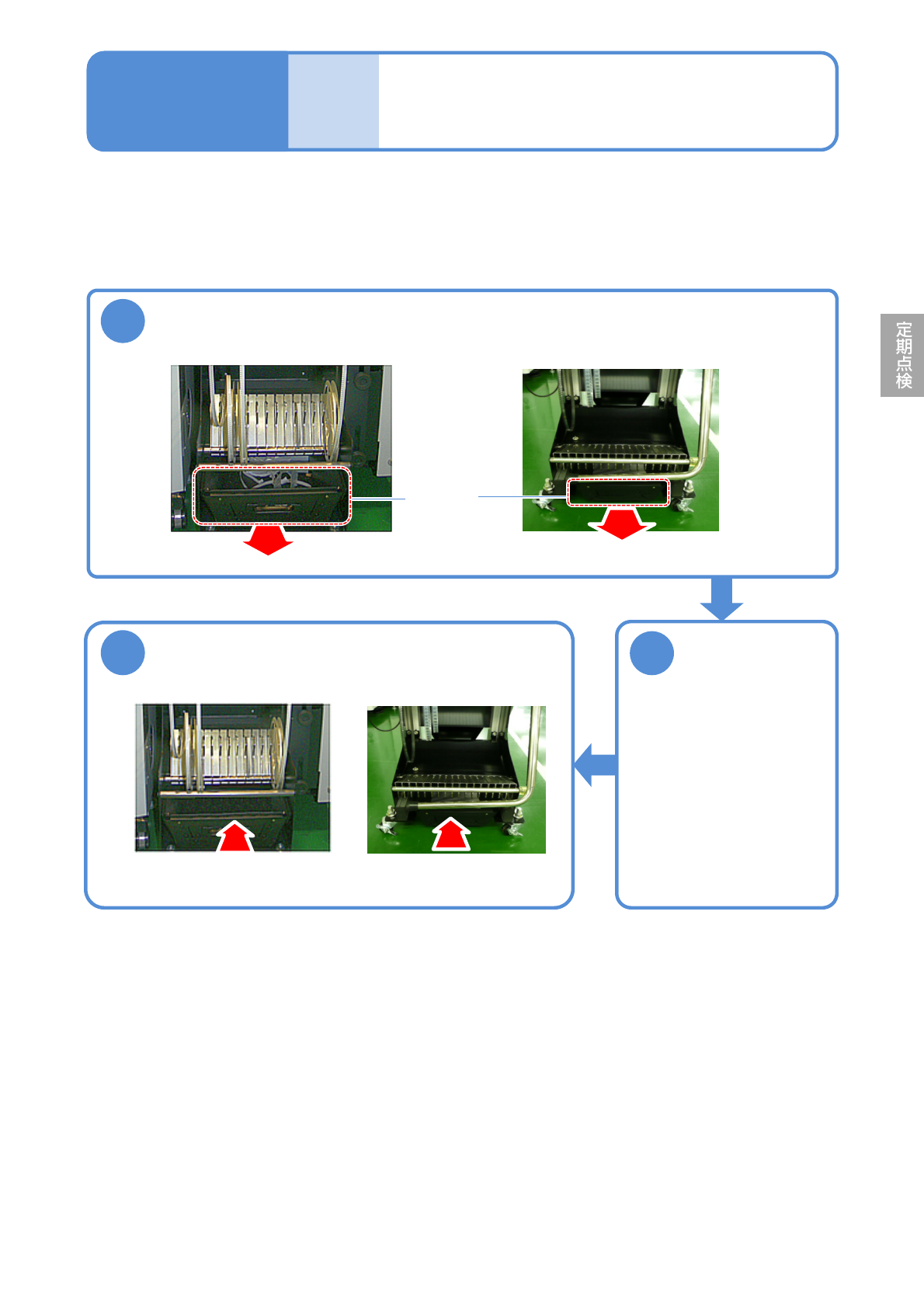

空テープボックスを引き出す
終業前
空テープを
廃棄する
空テープボックスを元に戻す
空テープボックスの清掃
(13連供給ユニット、交換台車(オプション))
2
1
3
■13連供給ユニット
■13連供給ユニット
4-2-2
空テープボックスの清掃について説明します。
メンテナンス
編
4-2-2
空テープ
ボックス
■交換台車
●ボックスを前後に数回揺すると、テープくずが平らになり、引き出しやすくなる。
■交換台車
24
時
間
メ
ン
テ
ナ
ン
ス
NPM-TT2 EJM1EJ-MB-04M-00
終業前
くず受けボックスの清掃
(トレイフィーダー(オプション))
使用工具：不要 所要時間：1 分
●くず受けボックスを清掃してください。
●くず受けボックスは生産中も満杯になる前に清掃してください。
4-2-3
くず受けボックスの清掃について説明します。
メンテナンス
編
4-2-3
くず受けボックスを引き出す
くずを廃棄する
くず受けボックス
を元に戻す
2
1
3
●ボックスを前後に数回揺すると、くずが平らになり、引き
出しやすくなる。
くず受けボックス
NPM-TT2 EJM1EJ-MB-04M-00
パレット上面 (全
面) を清掃する
随時
使用工具：ウエス 所要時間：2分（1点当り）
引き出しブロッ
ク部を目視点検
する
パレットに反りが
ないか、目視点検
する
引き出しブロック部
パレット上面
●ひびや欠けがある
ときは、使用しない。
●反りがあるときは、
矯正する。
パレットの清掃・点検
(トレイフィーダーパレット(オプション))
2
1
3
4-3-1-1
パレットの清掃・点検について説明します。
メンテナンス
編
4-3-1
24
時
間
メ
ン
テ
ナ
ン
ス
