NPM- TT2 EJM1EJ-MB-05 M-03 1 4 0 時 間 メ ン テ ナ ン ス ノズルを取り外す 5-2 -2 ●後側のときは、 ノズルを取り外す ●まっすぐに外してください。斜めに外すとクラ ンプ爪が破損する原因になります。 お願い ●ヘッドを作業しやすい位置に移動させる。 ●ノズル反射板の縁をつかんで、引き下げる。 1 3 手順 へ 2 4 トレイフィーダー、 または交換台車を 取り外す ●トレイフィーダーの とき…
NPM-TT2 EJM1EJ-MB-05M-03

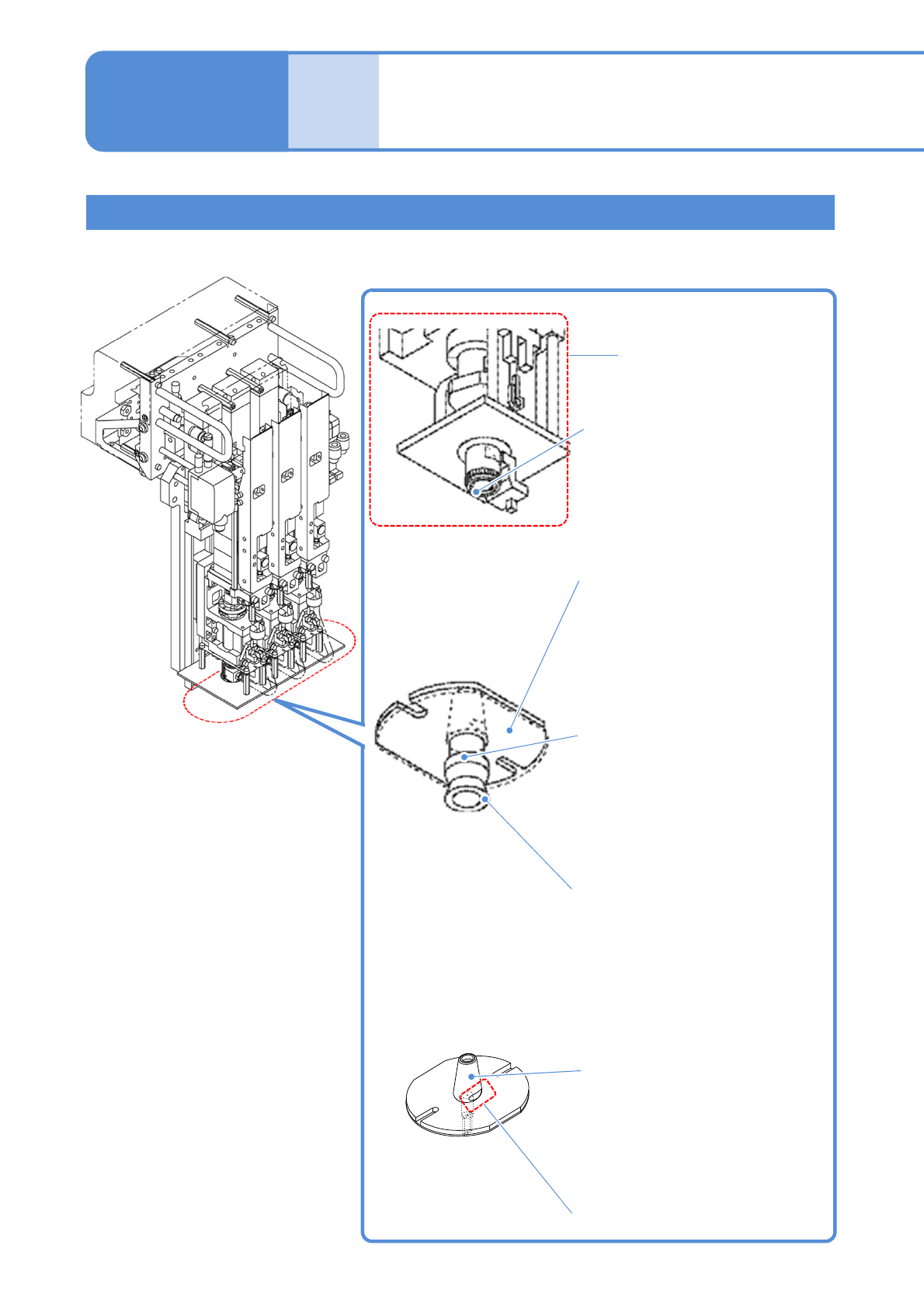

ノズルホルダーの清掃 １
(3ノズルヘッド(オプション))
清掃部位
5-2-1
∗∗∗∗∗
使用工具：エアガン、ウエス、綿棒、六角レンチ(2.5 mm付属品)、スパナ(7 mm)
所要時間：ヘッド1台当り30分
ノズルホルダーテーパー面
(ほこりなどが付着すると、ノズ
ルをチャッキングするときにノズ
ルテーパー面と密着せず、空気漏
れが起こることによる、装着精度
の悪化、吸着エラーなどの原因に
なります)
ノズル反射板
●黒色樹脂製で、キズ防止のため
表面には特殊なコーティングを
施している。LED照明光を反射
して、部品を認識する。
(ほこりなどが付着すると、認
識エラーの原因になります)
吸着パッド
●パッドノズルではさらに安定し
た吸着を行うため、ノズル先端
にゴムパッドが取り付けられて
いる。
(亀裂が生じると、空気漏れに
よる吸着エラーの原因になりま
す )
ノズル先端部(ノズル部)
●部品を吸着する。
(側面にほこりなどが付着する
と認識のときに影ができ、認識
エラーの原因になります。また、
吸着穴にほこりなどが付着する
と、吸着エラーの原因になりま
す)
ノズルテーパー面
●装着ヘッドのノズルホルダーに
チャッキングされる部分。
(テーパー面・チャッキング溝
にほこりなどが付着していると、
空気漏れ・チャック不良の原因
になります)
ノズルホルダー
チャッキング溝
メンテナンス
編
5-2
NPM-TT2 EJM1EJ-MB-05M-03
1
4
0
時
間
メ
ン
テ
ナ
ン
ス

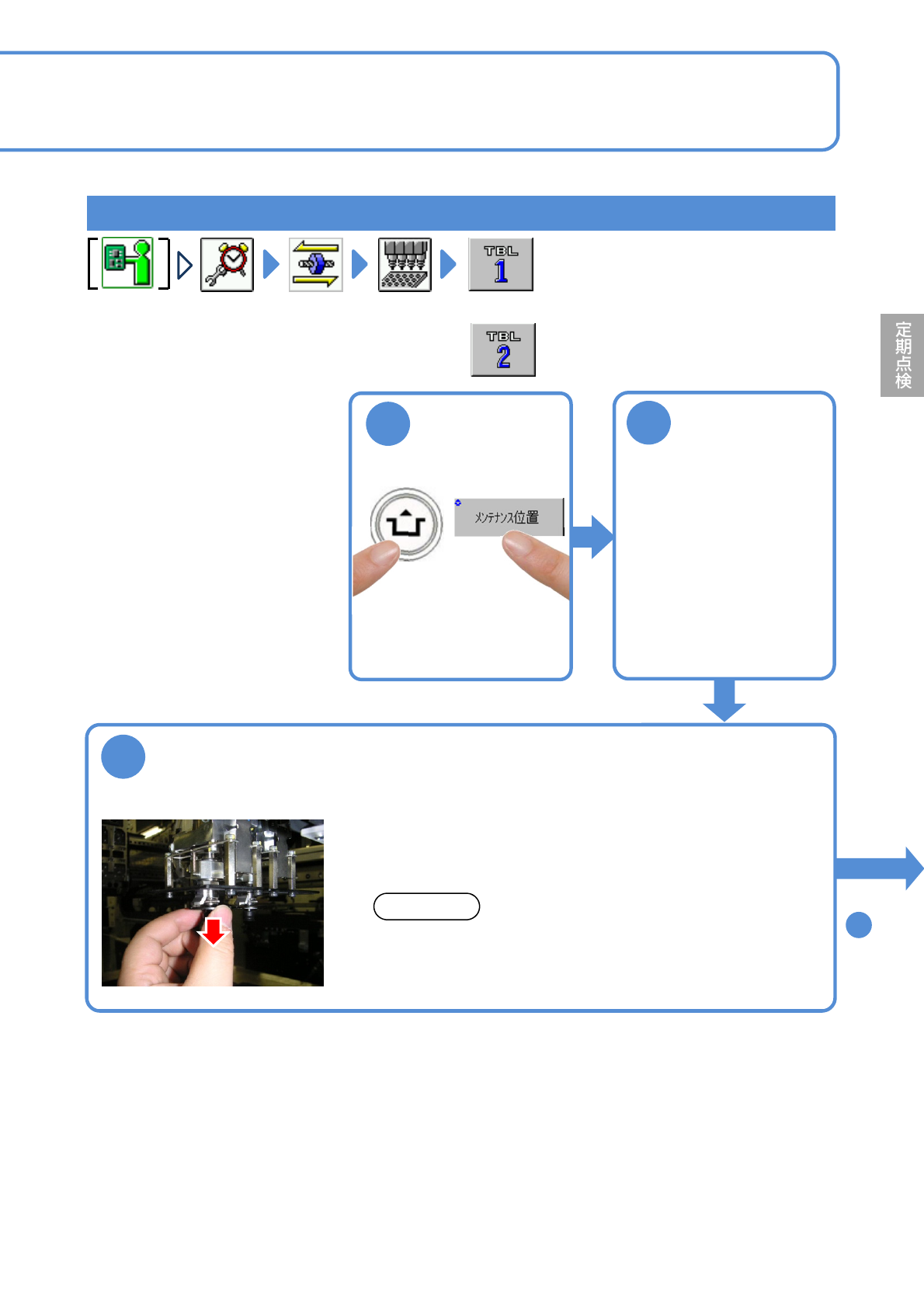

ノズルを取り外す
5-2-2
●後側のときは、
ノズルを取り外す
●まっすぐに外してください。斜めに外すとクラ
ンプ爪が破損する原因になります。
お願い
●ヘッドを作業しやすい位置に移動させる。
●ノズル反射板の縁をつかんで、引き下げる。
1
3
手順
へ
2
4
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーの
とき(→P.14-8)
●交換台車のとき
(→P.3-2)
NPM-TT2 EJM1EJ-MB-05M-03
ノズルホルダーの清掃 ２
(3ノズルヘッド(オプション))
ノズルフィルターを取り外す
ノズルホルダー
7 mmスパナ
(回転どめ)
六角レンチ
ノズルフィルター
ノズルフィルター
六角レンチ:
下から見て、反時計
方向に回転させる
ノズルホルダーを清掃する
ノズルホルダーのテーパー面を清掃する
ノズルホルダー
テーパー面
洗浄剤に浸した
綿棒
●油溝部以外に付着したグリースは、
綿棒などで取り除く。
油溝にグリースを補充する
クランプ爪
油溝 (1か所)
●使用グリース: バリエルタIEL/V
6
4
5
5-2-3
メンテナンス
編
5-2
