NPM- TT2 EJM1EJ-MB-05 M-03 1 4 0 時 間 メ ン テ ナ ン ス 5-2 -4 エアガンでほこり などを吹き飛ばす ノズルフィルターを取り付ける 7 mm スパナ ( 回転どめ ) ●小さなフィルターなので、落とさ ないように注意する。 ●落ちても設備内に入らないよう に、事前に布などを広げておく。 ●ほこりなどが取れないときは、 フィルターを交換する。 フィルター品番： N610009394AC ノズル…
NPM-TT2 EJM1EJ-MB-05M-03

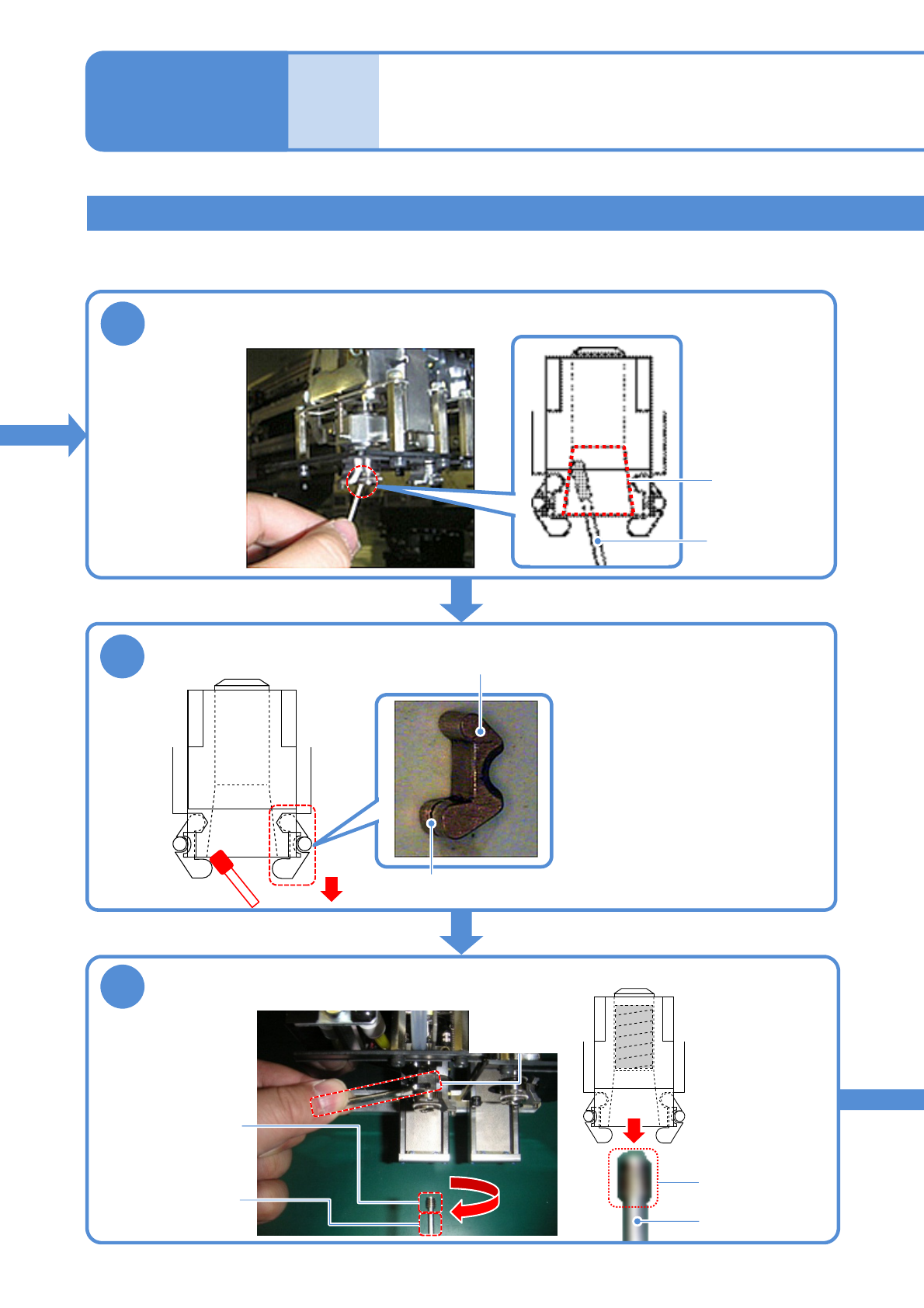

ノズルホルダーの清掃 ２
(3ノズルヘッド(オプション))
ノズルフィルターを取り外す
ノズルホルダー
7 mmスパナ
(回転どめ)
六角レンチ
ノズルフィルター
ノズルフィルター
六角レンチ:
下から見て、反時計
方向に回転させる
ノズルホルダーを清掃する
ノズルホルダーのテーパー面を清掃する
ノズルホルダー
テーパー面
洗浄剤に浸した
綿棒
●油溝部以外に付着したグリースは、
綿棒などで取り除く。
油溝にグリースを補充する
クランプ爪
油溝 (1か所)
●使用グリース: バリエルタIEL/V
6
4
5
5-2-3
メンテナンス
編
5-2
NPM-TT2 EJM1EJ-MB-05M-03
1
4
0
時
間
メ
ン
テ
ナ
ン
ス

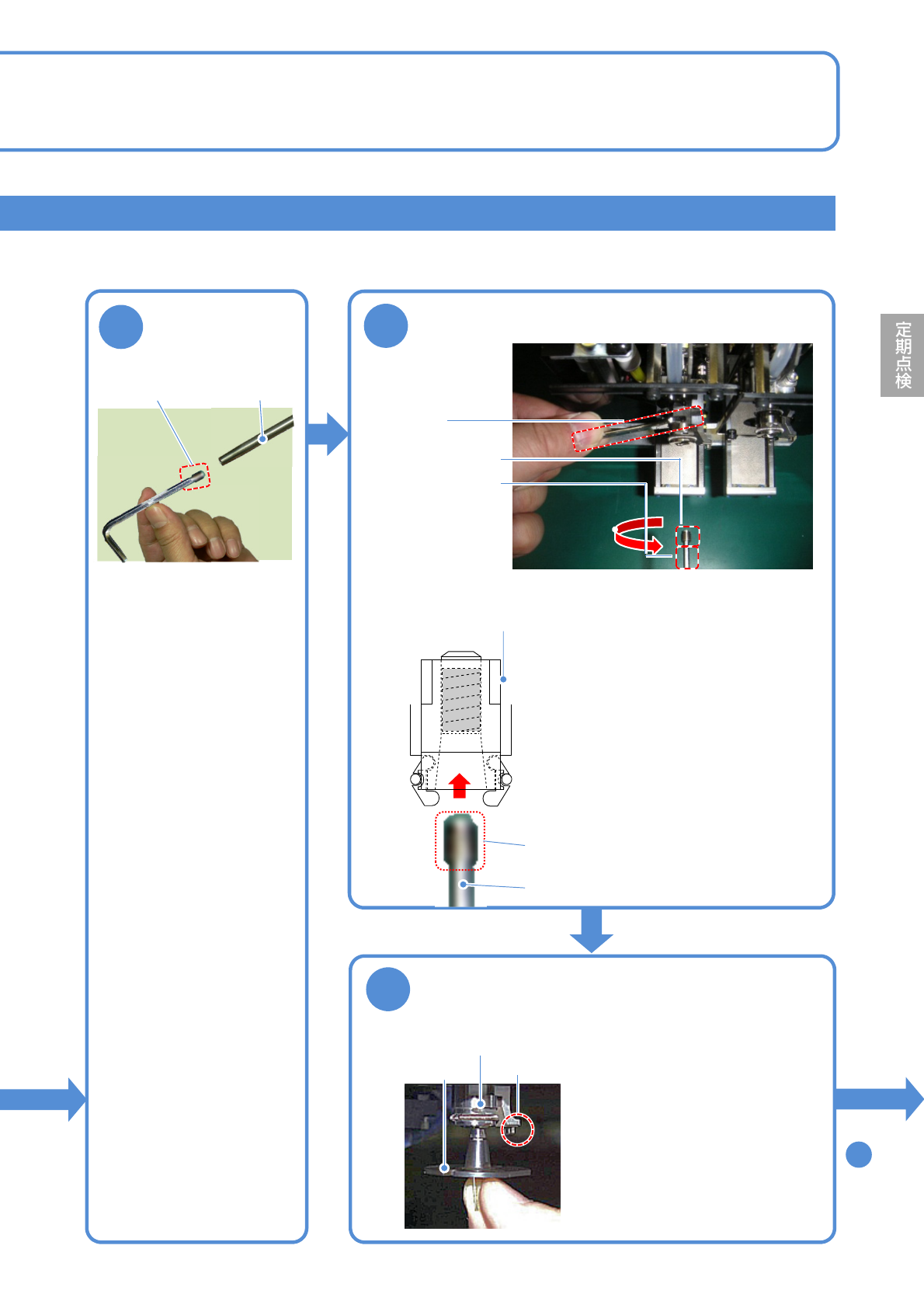

5-2-4
エアガンでほこり
などを吹き飛ばす
ノズルフィルターを取り付ける
7 mmスパナ
(回転どめ)
●小さなフィルターなので、落とさ
ないように注意する。
●落ちても設備内に入らないよう
に、事前に布などを広げておく。
●ほこりなどが取れないときは、
フィルターを交換する。
フィルター品番：N610009394AC
ノズルホルダー
六角レンチ
ノズルフィルター
ノズルフィルター
六角レンチ:下から
見て時計方向に回す。
θ方向ストッパーの向きを確認する
ノズルホルダー
ノズル
θ方向ストッパー
● θ方向ストッパーの突起とノズ
ルつば部の狭い側の溝が一致する
ようにセットする。逆にセットす
るとバックラッシュが生じ、装着
精度が悪化する。
ノズル
フィルター
エアガン
（先端部）
●六角レンチを入れる側
の反対側から吹く。小
さなフィルターなの
で、吹き飛ばさないよ
うに注意する。
7
8
9
手順
へ
10
NPM-TT2 EJM1EJ-MB-05M-03

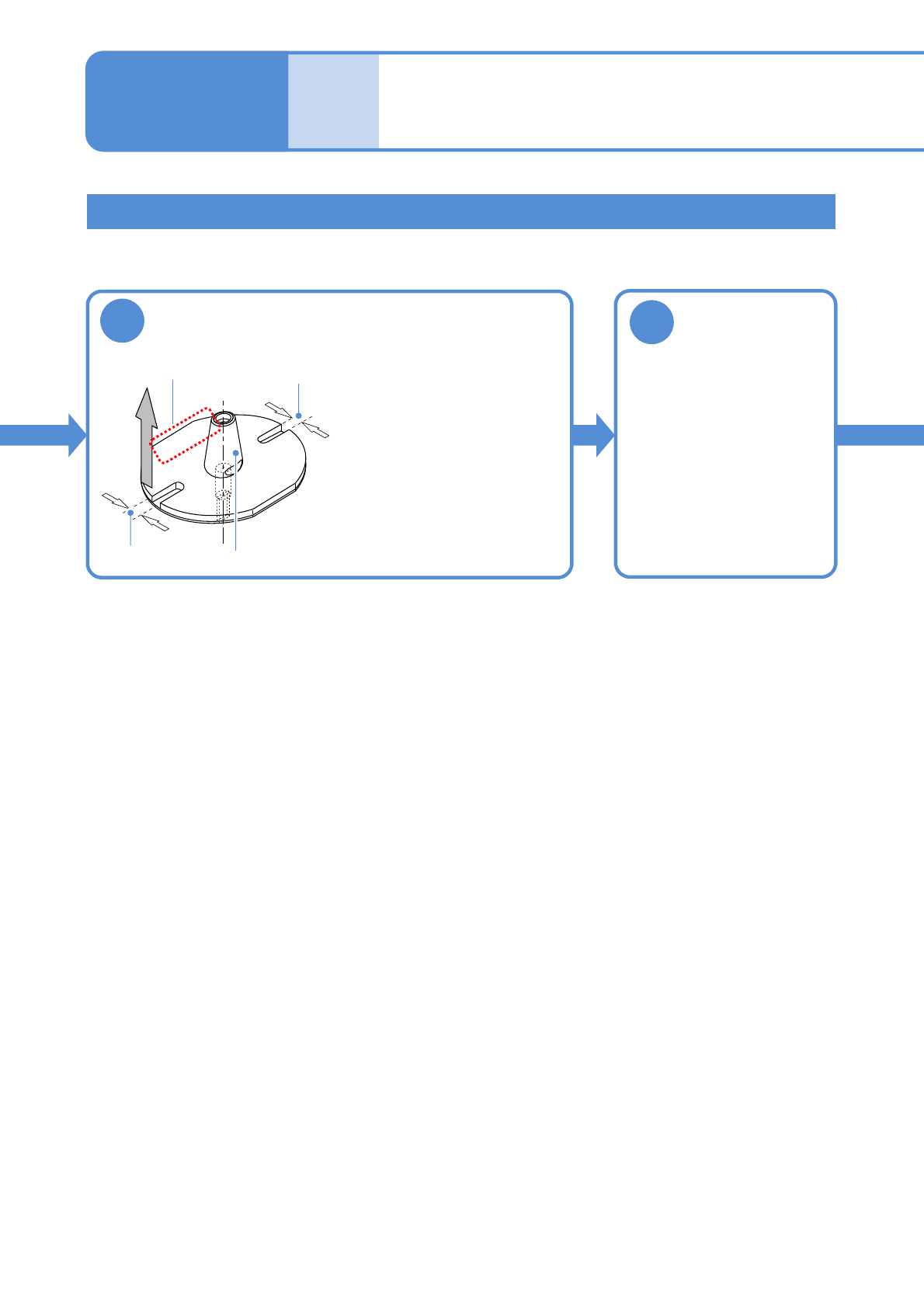

ノズルホルダーの清掃 ３
(3ノズルヘッド(オプション))
5-2-5
ノズルを取り付ける
∗∗∗∗∗
刻印 (ノズルNo.)
狭い溝
広い溝
ノズルテーパー面
●狭い溝をθ方向ストッパー
に合わせ、垂直に持ちあげ
る。
●チャッキングされたことを
確認する。
●ノズルの取り付け位置が正
しいことを確認する。
ノズルを取り付ける
10
11
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーの
とき(→P.14-8)
●交換台車のとき
(→P.3-2)
