NPM- TT2 EJM1EJ-MB-05 M-03 1 4 0 時 間 メ ン テ ナ ン ス 5-7 -1 コネクターの点検 (13 連供給ユニット、交換台車 ( オプション )) メンテナンス 編 5-7 コネクターの点検について説明します。 使用工具：懐中電灯、掃除機、ブラシ、ピンセット 所要時間： 1 か所当り 15 分 ●インテリジェントフィーダーをすべて取り外した 状態で行ってください。 (→ 『操作編』 P.2-4-1 …
NPM-TT2 EJM1EJ-MB-05M-03
5-6
テーブル表面の清掃
(トレイフィーダー引出し部(オプション))
トレイフィーダー引出し部のテーブル表面の清掃について説明します。
使用工具:ウエスなど 所要時間:5分
●清掃の前に、マガジンを取り出せる状態にして清掃する。(→P.6-13)
4
5
SERVO
ON
6
トレイフィーダー
引出テーブル上面
テーブル表面を清掃する
●柔かいウエスで拭き取ってください。
メンテナンス
編
5-6
3
(トレイフィーダー引出部
がメンテナンス位置に移
動する)
2
OFF
SERVO
1
ACTIVATION
NPM-TT2 EJM1EJ-MB-05M-03
1
4
0
時
間
メ
ン
テ
ナ
ン
ス
5-7-1
コネクターの点検
(13連供給ユニット、交換台車(オプション))
メンテナンス
編
5-7

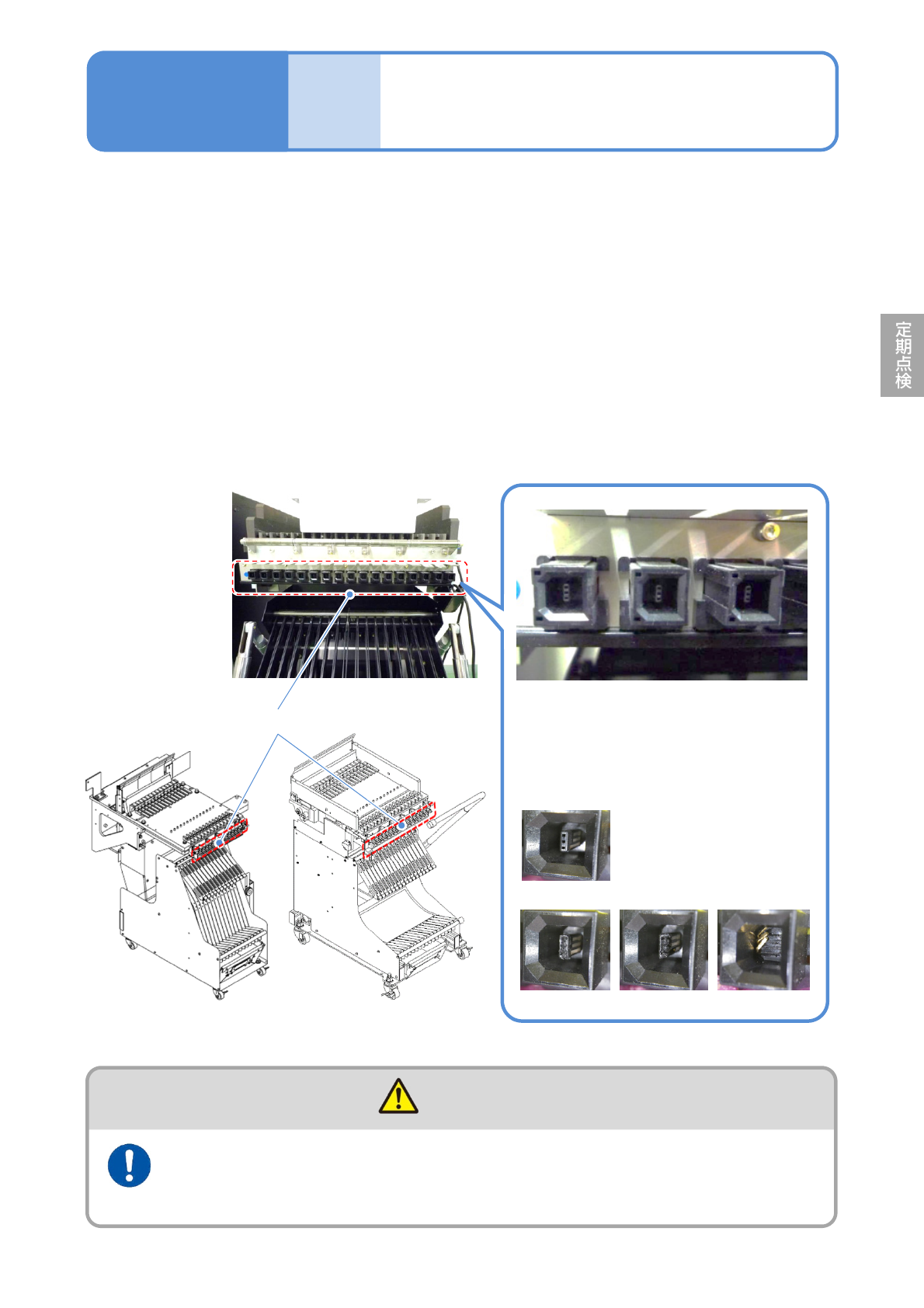

コネクターの点検について説明します。
使用工具：懐中電灯、掃除機、ブラシ、ピンセット 所要時間：1か所当り 15分
●インテリジェントフィーダーをすべて取り外した状態で行ってください。
(→『操作編』P.2-4-1 ‘インテリジェントフィーダーの準備’)
● エアガンは使用しないでください。エアガンを使用すると、ゴミやほこりが設備に飛散し、悪い影響を与
える可能性があります。
● インテリジェントフィーダーの点検・清掃も定期的に実施してください。
(→『インテリジェントテープフィーダー』取扱説明書, 『インテリジェントテープフィーダー』取扱
説明書)
コネクターの変形や破損がないこと、およびコネクター内外に異物の侵入、付着がないことを確認してくだ
さい。コネクターの内部は懐中電灯を使って確認してください。
異物があった場合は先の細いピンセットを使用し、コネクターを傷つけないように注意しながら異物を除去
してください。ほこりは 掃除機、ブラシなどで清掃してください。
警告
交換台車を動かすときはまわりに十分注意し、人との距離をとって移動させる
(交換台車が人に衝突して、けがのおそれ)
●異常が確認された場合
13連供給ユニット、交換台車の使用を止
め、当社、もしくは販売会社、代理店に
お問い合わせください。
異常な状態(事例)
正常な状態
コネクター
13連供給ユニット 交換台車
NPM-TT2 EJM1EJ-MB-05M-03
5-7-2
