6 定期点検
560時間
EJM1EJ-MB-06M-02NPM-TT2
基板コンベヤーの給脂方法を説明します。
使用工具：グリースガン 所要時間：25分
●基板コンベヤ―の幅寄せボールねじ･リニアガイドにグリースを給脂します。
●デュアルレーンモードにて作業されることをお奨めします。(→ P.11-2-1)
メンテナンス
編
6-1
基板コンベヤーへの給脂 １
6-1-1
1
2
リニアガイド、ボールスプラインに給脂する
3
●事前に下受けピンが
ないことを確認。
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーの
とき(→P.14-8)
●交換台車のとき
(→P.3-2)
リニアガイド
リニアガイド
ボールスプライン
ボールスプライン
リニアガイドの場合
●リニアガイドのレールに直接グリースを塗布する。
●使用グリース：LCG100
ボールスプラインの場合
●ボールスプラインの中央付近に直接グリースを塗布する。
●使用グリース：LCG100
ACTIVATION
EJM1EJ-MB-06M-02NPM-TT2
グリースニップル
4

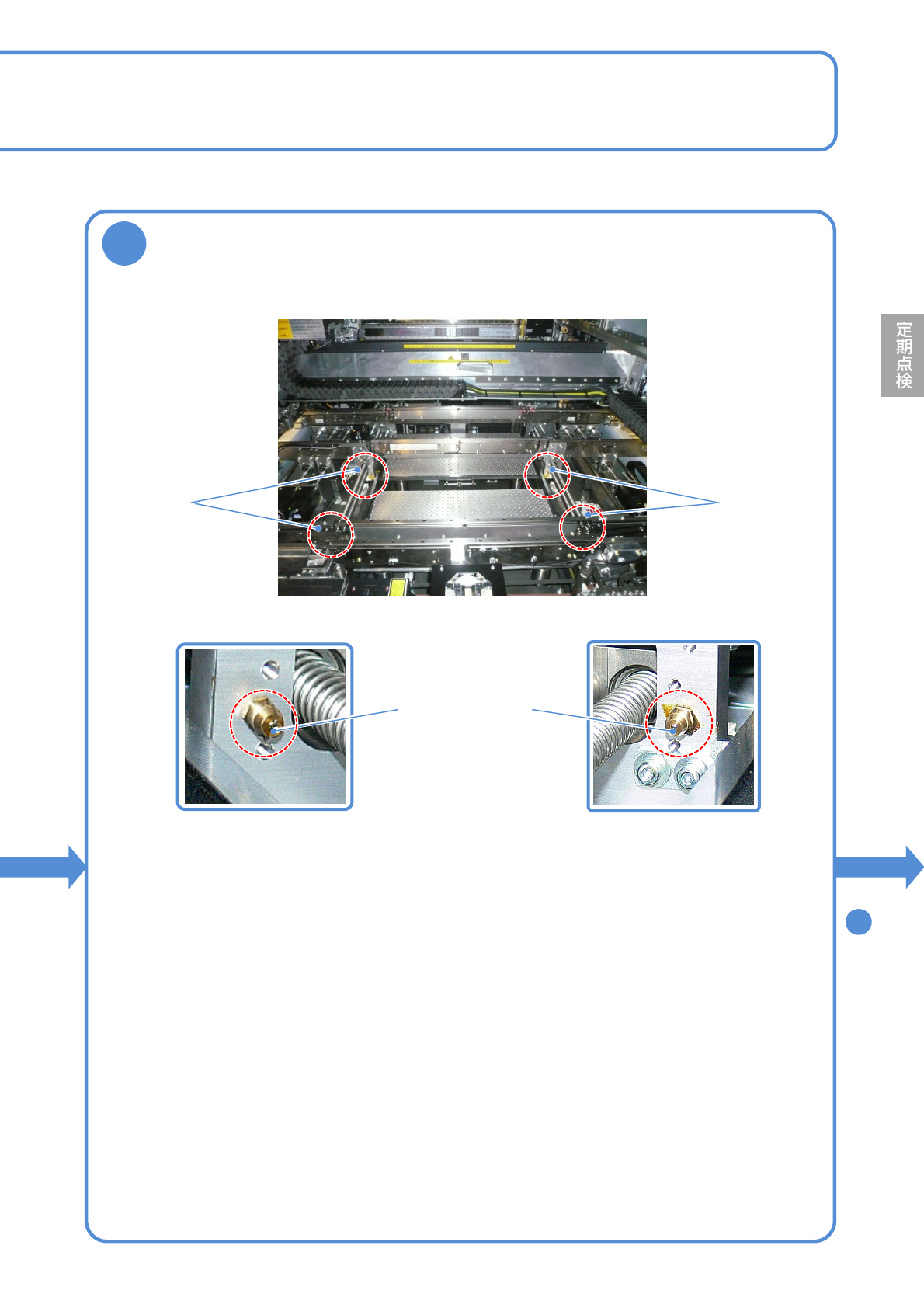

幅寄せボールねじにグリースニップルから給脂する
●グリースニップル(可動側レール)から、グリースガンで給脂する。(各レーン
2箇所)
ポンピング各1回（約0.9 cm
3
)
●使用グリース：LCG100
6-1-2
幅寄せ
ボールねじ
幅寄せ
ボールねじ
手順
へ
5
