EJM1EJ-MB-06M-02NPM-TT2
6-2-2

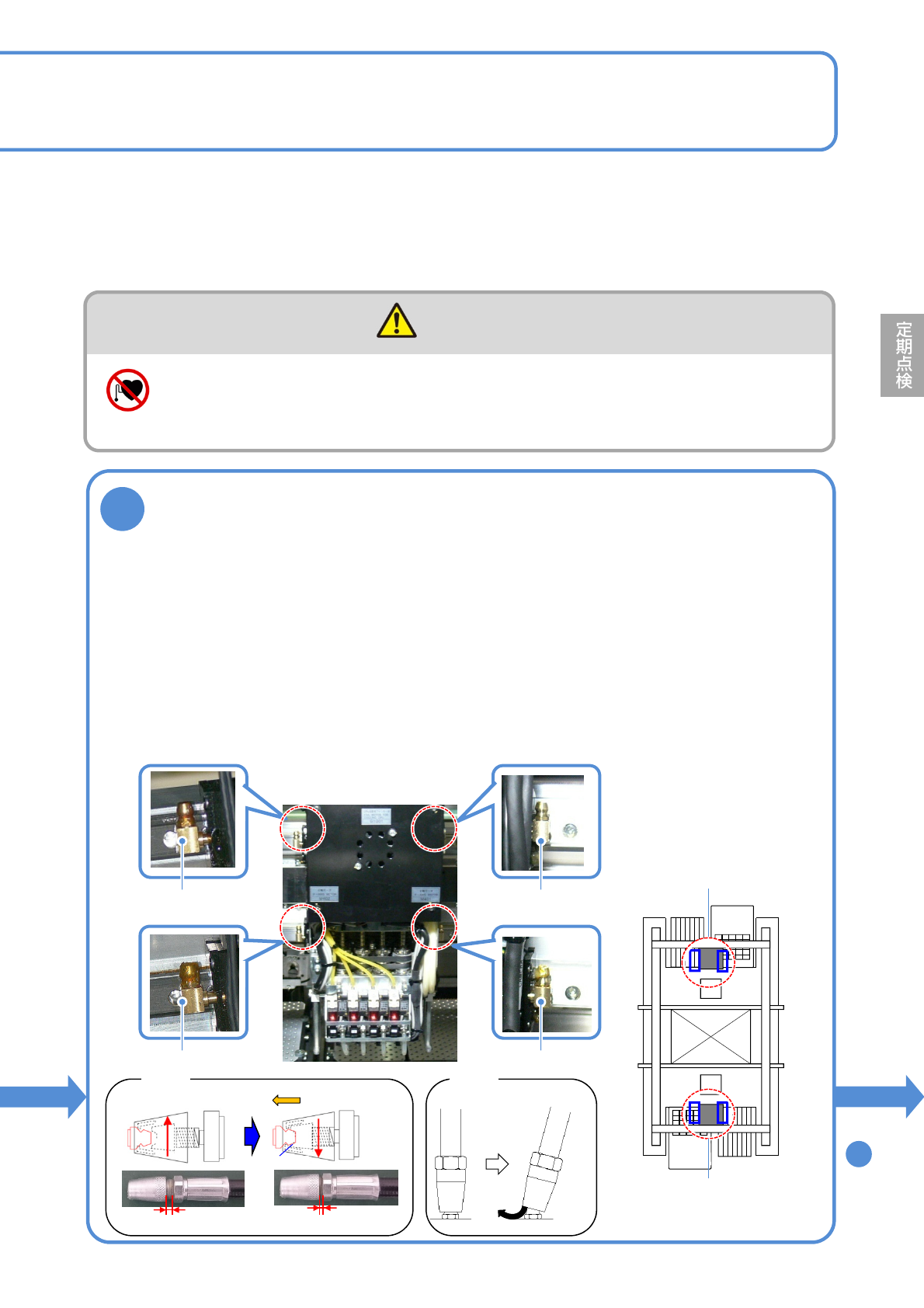

X軸リニアガイドに給脂する
●使用グリース:LCG100
●グリースガンの先端がリニアモーターの磁力に引き込まれないように注意する。
(X軸リニアモーターの固定子(磁石)のカバーが変形するおそれがあります)
●上下2か所のグリースニップルに、下記手順で給脂。
① グリースガン先端を緩め、グリースニップルへ挿入後、
押し込みながら締める。(図１参照)
② 1/4ポンピングを行う。(約0.25cm
3
)
③手でX軸を100mm移動させる。
④②･③を2回実施する。
⑤ グリースガン先端を傾け傾け、内圧抜き、先端を緩めてから
取り出す。(図2参照)
⑥ 給脂後はグリスニップル部に付着したグリスを拭取る。
4
●グリースニップル位置
上下4か所
●グリースニップル位置
上下4か所
グリースニップル
グリースニップル
グリースニップル
グリースニップル
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
警告
心臓ペースメーカーなどを使用している人は、
リニアモーター部に近づかない
(磁力による誤作動で、事故のおそれ)
広げる
狭める
図1
内圧
図2
緩める
挿入
押し込みながら
締める
挟み込む
手順
へ
5
EJM1EJ-MB-06M-02NPM-TT2
6-2-3
5

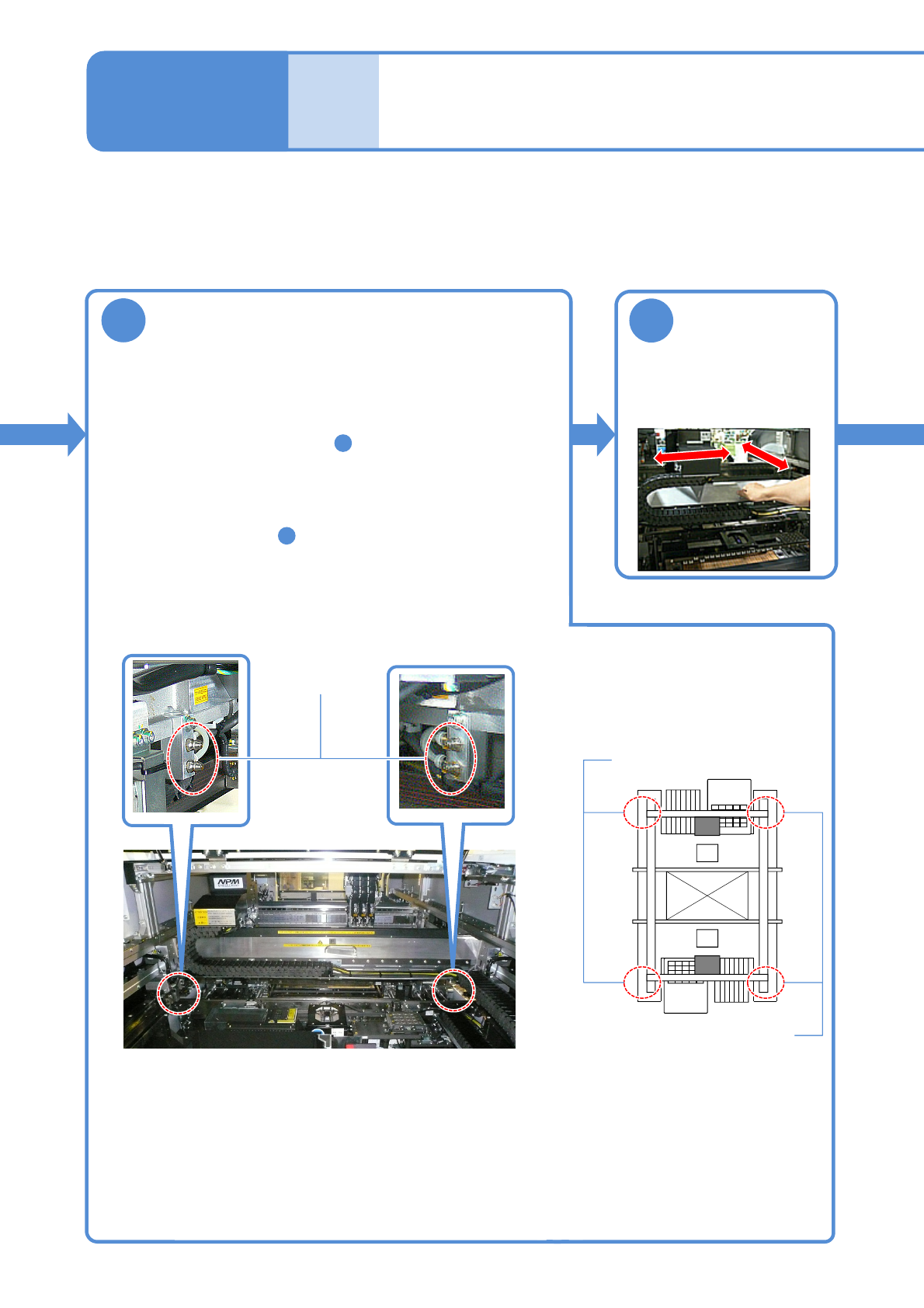

Y軸リニアガイドに給脂する
●使用グリース:LCG100
●左右にある上下2か所のグリースニップルに、下記手順で給
脂する。
① グリースガン先端を緩め、グリースニップルへ挿入後、
押し込みながら締める。(手順 図1 参照)
② 1/2ポンピングを行う。(約0.5 cm
3
)
③手でY軸を100mm移動させる。
④②･③を2回実施する。
⑤ グリースガン先端を傾け、内圧抜き、先端を緩めて
から取り出す。(手順 図2 参照)
⑥ 給脂後はグリスニップル部に付着したグリスを拭取る。
リニアガイド
グリースニップル
X軸・Y軸を数回
動かす
●全ストロークにわたって
動かし、グリースをリニ
アガイド全体になじませ
る。
6
XY軸リニアガイドへの
給脂 ２
メンテナンス
編
6-2
●グリースニップル位置
上下2か所
●グリースニップル位置
上下2か所
4
4
EJM1EJ-MB-06M-02NPM-TT2
6-2-4
7

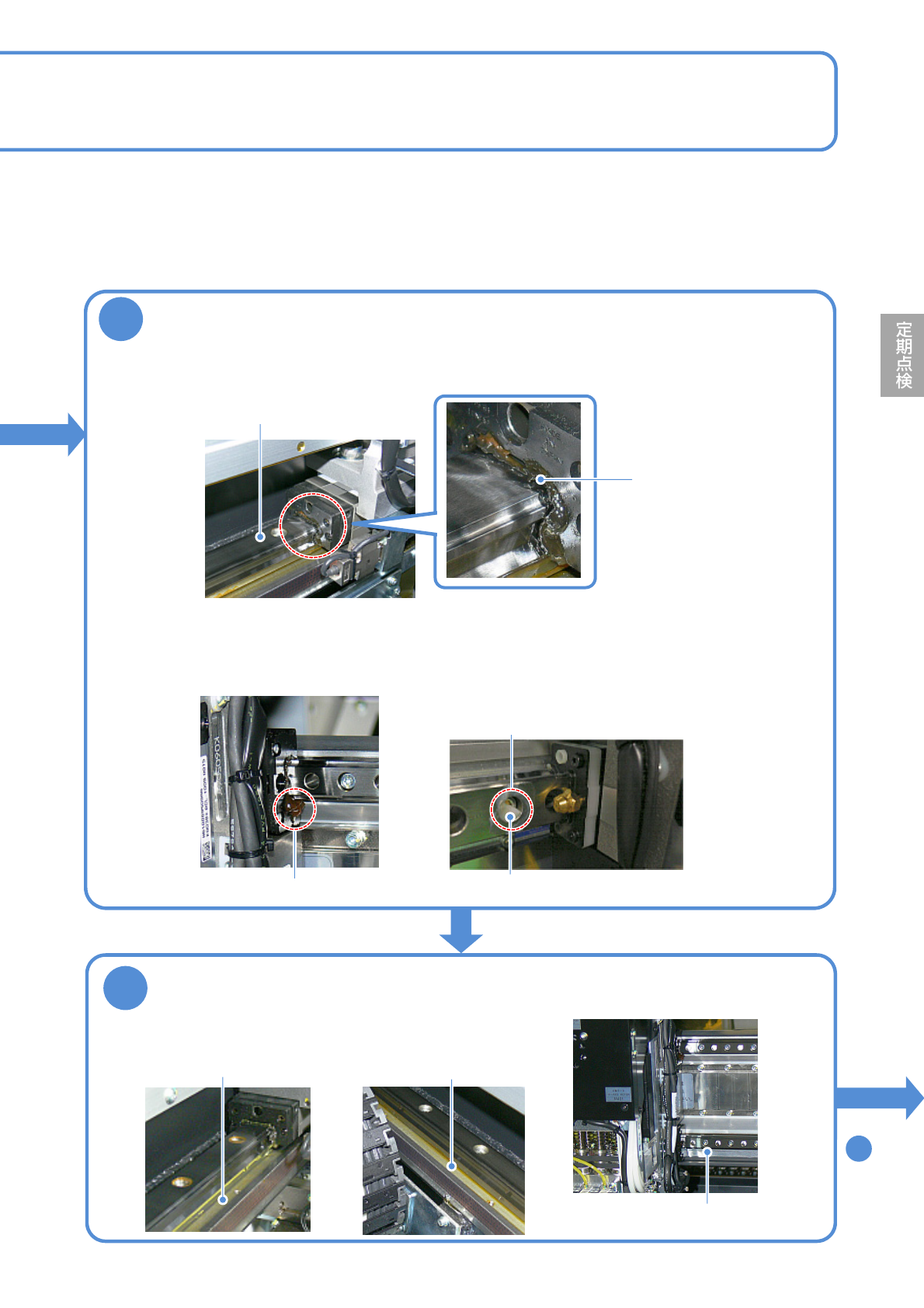

はみ出たグリースを拭き取る
●X軸・Y軸のリニアガイドからはみ出たグリースやレールの走行面以外に付着したグリー
スを拭き取る。
はみ出たグリース
Y軸リニアガイド
●リニアガイドのレール部の、取り付け用の穴を対向側の軸側から目視で確認し、グリースが溜
まっているときは拭き取る。
リニアガイドの
レール部の取り付け穴
はみ出たグリース 溜まったグリース
X軸リニアガイド
8
グリース受けを点検する
●グリースが溜まっているときは、拭き取る。
Y軸下グリース受け(左側)
手順
へ
9
Y軸下グリース受け(右側)
X軸下グリース受け
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
