EJM1EJ-MB-06 M-02 NPM-TT2 6-5 -2 ベルトを点検する ベルト ( 実装部 ) ●ベルトをプーリーで回し、傷、ほこりなどの付着 、摩耗、けば立ち があれば、交換する。 ●各レーン 6 本。（下図参照） 4 プーリー ( 実装部 ) 5 6 0 時 間 メ ン テ ナ ン ス ベルト ( 待機部 ) プーリー ( 待機部 ) レーン 1 側 レーン 2 側 プーリー ( 実装部 ) プーリー ( 待機部 ) プ…
EJM1EJ-MB-06M-02NPM-TT2
基板/延長コンベヤー (オプション)
の点検 1
基板コンベヤーベルトの点検
6-5-1
1 2
コンベヤー幅150
mmに幅寄せをす
る(作業性をよく
するため)
(→『操作編』P.2-5-4)
5

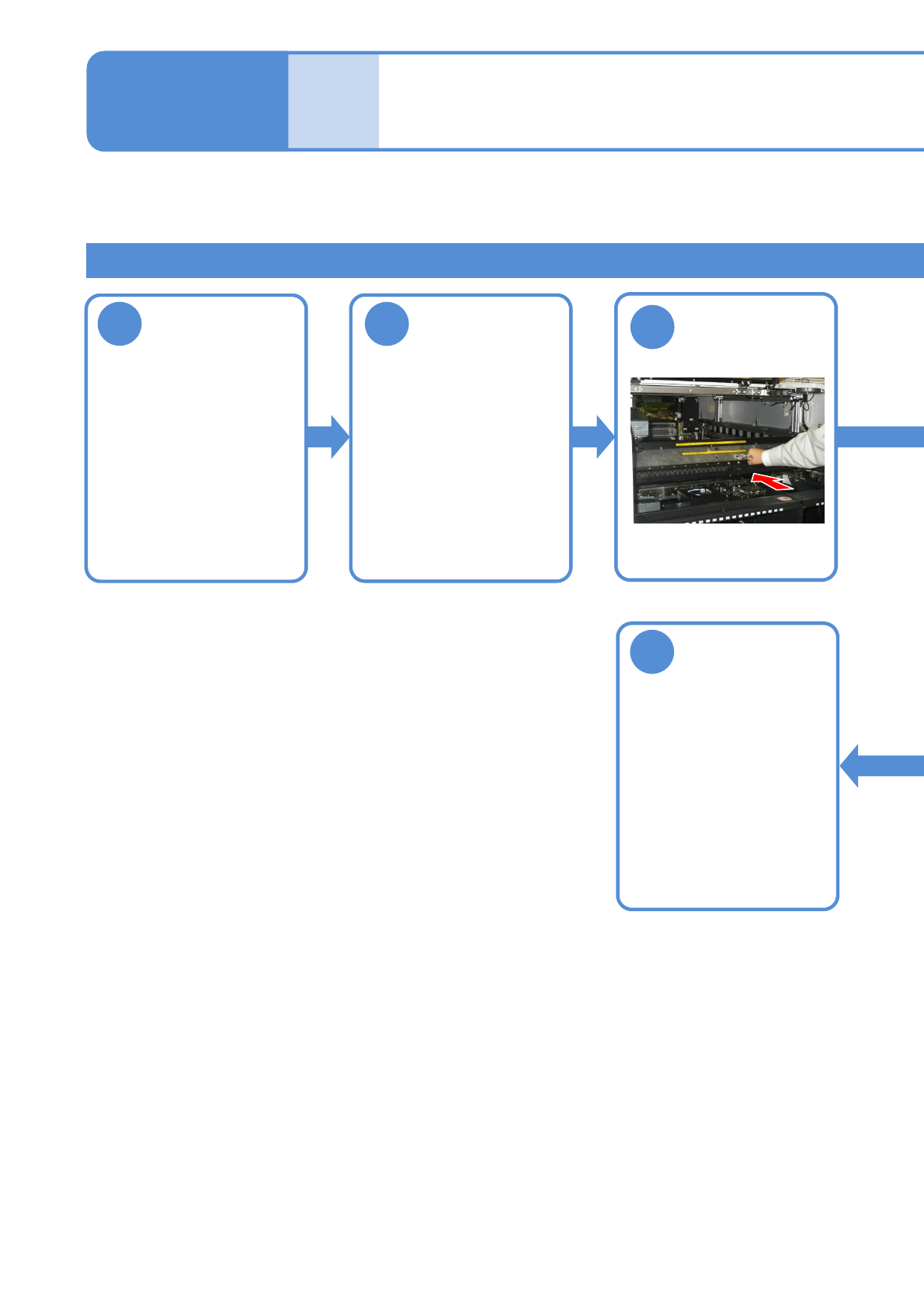

基板コンベヤーの点検方法を説明します。
使用工具：ベルトテンション計 所要時間：15分
3
メンテナンス
編
6-5
Ｘ軸を奥に押す
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
EJM1EJ-MB-06M-02NPM-TT2
6-5-2
ベルトを点検する
ベルト
(実装部)
●ベルトをプーリーで回し、傷、ほこりなどの付着、摩耗、けば立ち
があれば、交換する。
●各レーン6本。（下図参照）
4
プーリー
(実装部)
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
ベルト
(待機部)
プーリー
(待機部)
レーン1側
レーン2側
プーリー
(実装部)
プーリー
(待機部)
プーリー
(待機部)
プーリー
(実装部)
プーリー
(待機部)
可動側
固定側
可動側
固定側
レーン1側
レーン2側
プーリー
(待機部)
EJM1EJ-MB-06M-02NPM-TT2
基板/延長コンベヤー (オプション)
の点検 2
延長コンベヤーベルトの点検
6-5-3
1
2
コンベヤー幅150
mmに幅寄せをす
る(作業性をよく
するため)
(→『操作編』P.2-5-4)
下流工程に延長コンベヤーがあるときの点検方法を説明します。
使用工具：ベルトテンション計 所要時間：10分
3
メンテナンス
編
6-5
5
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
Ｘ軸を奥に押す
