EJM1EJ-MB-06 M-02 NPM-TT2 基板コンベヤー部ベルトテンションの点検 6-5 -5 基板/延長コンベヤー (オプション) の点検 3 ●事前に周波数測定器 ( ベルトメーカーなどが提供して いる音波張力計など ) に下記の数値を 入力する。各 スパンの中央部 ( 下図 P 部 ) を指で弾き、周波数測定器で 固有振動数を測定する。 入力値 ●測定値が規格値になるように、テンションプーリ ーを調整、固定する。 実装部…
EJM1EJ-MB-06M-02NPM-TT2
6-5-4

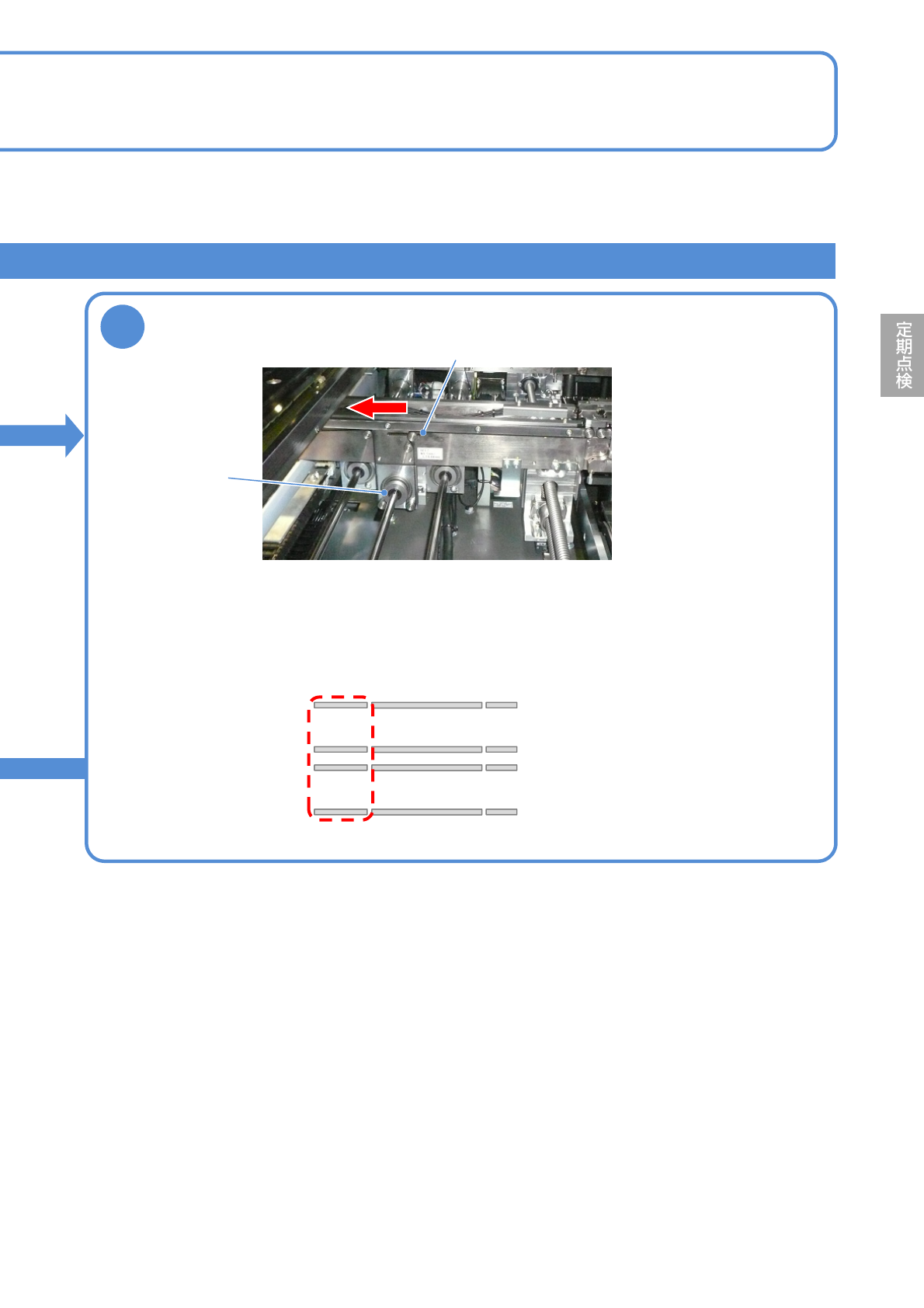

ベルトを点検する
ベルト
●プーリーを手で回し、傷、ほこりなどの付着、摩耗、けば立
ちがあれば、交換する。
●各レーン2本。（下図参照）
可動側
固定側
可動側
固定側
レーン1側
レーン2側
プーリー
4
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
EJM1EJ-MB-06M-02NPM-TT2

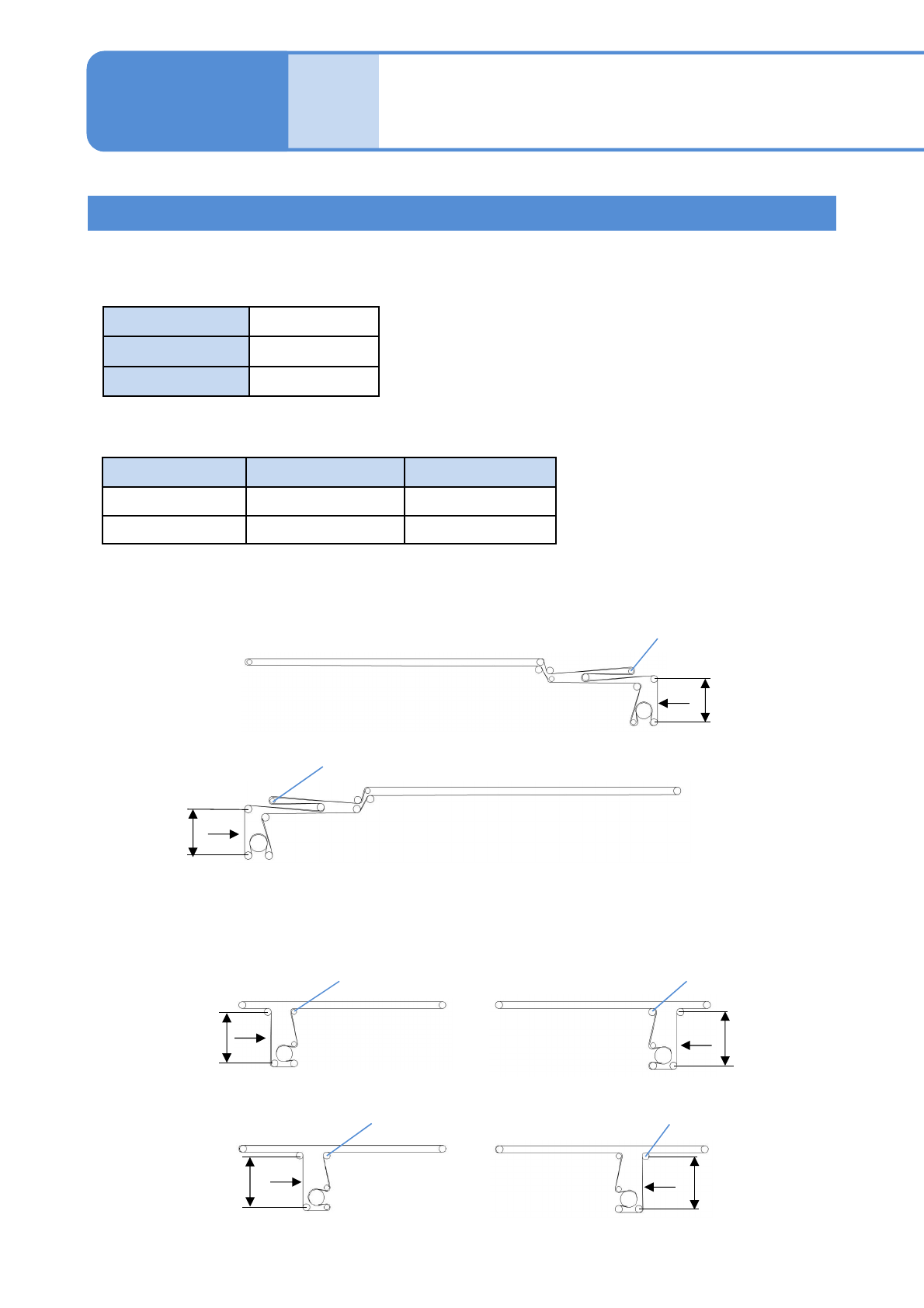

基板コンベヤー部ベルトテンションの点検
6-5-5
基板/延長コンベヤー (オプション)
の点検 3
●事前に周波数測定器(ベルトメーカーなどが提供している音波張力計など)に下記の数値を入力する。各
スパンの中央部(下図P部)を指で弾き、周波数測定器で固有振動数を測定する。
入力値
●測定値が規格値になるように、テンションプーリーを調整、固定する。
実装部 待機部
レーン1 515 ～ 565 Hz 430 ～ 470 Hz
レーン2 515 ～ 565 Hz 430 ～ 470 Hz
ベルト単位質量
0.7 g/m
ベルト幅
4.5 mm
スパン長さ 下図参考
規格値
メンテナンス
編
6-5
●実装部(固定レール/可動レール) ：各レーン2本
レーン1側
レーン2側
●待機部(各レーン上流/下流共通) ：各レーン4本
78 mm
P
78 mm
P
レーン1側
レーン2側
94 mm
P
94 mm
P
テンションプーリー
テンションプーリー
テンションプーリー テンションプーリー
テンションプーリー
テンションプーリー
94 mm
P
94 mm
P
EJM1EJ-MB-06M-02NPM-TT2

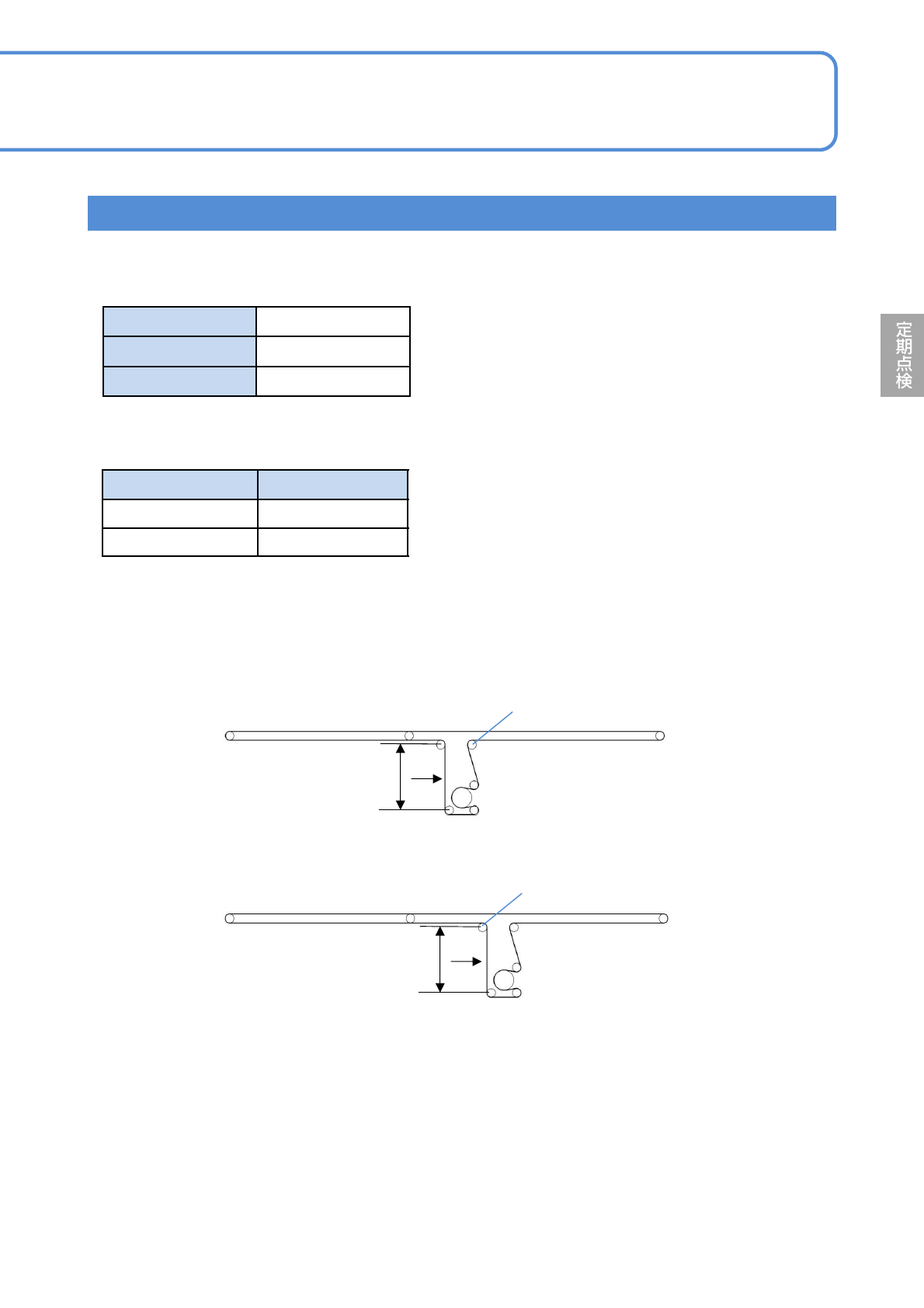

延長コンベヤー部ベルトテンションの点検
6-5-6
●事前に周波数測定器(ベルトメーカーなどが提供している音波張力計など)に下記の数値を入力する。各
スパンの中央部(下図P部)を指で弾き、周波数測定器で固有振動数を測定する。
入力値
●測定値が規格値になるように、テンションプーリーを調整、固定する。
ベルト単位質量
0.7 g/m
ベルト幅
4.5 mm
スパン長さ 下図参考
規格値
●待機部(各レーン上流/下流共通) ：各レーン2本
待機部
レーン1 430 ～ 470 Hz
レーン2 430 ～ 470 Hz
レーン1側
レーン2側
テンションプーリー
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
94 mm
P
テンションプーリー
94 mm
P
