EJM1EJ-MB-06 M-02 NPM-TT2 θ 軸ベルトの点検 (8ノズルヘッド(オプション)) θ 軸ベルトの点検方法を説明します。 使用工具：六角レンチ ( サイズ : 対辺 2.0 mm ( ボールポイント型 ) と 2.5 mm) 所要時間： 20 分 ( ヘッド 1 台当り ) 6-1 1 -1 1 ヘッドを取り外す 4 ヘッドを取り付 ける ●取り外し方法 (→P.11-1) 2 5 ●取り付け方法 (→P.11-1…
EJM1EJ-MB-06M-02NPM-TT2
6-10-2
(表示が青色から灰色に変
わり、真空吸引が終わる)
手順 に戻り、
各posについて、同じ
操作をする
8
5
3
ノズルがヘッドに
セットされていな
いことを確認する
●セットされているときは、
取り外す。
7
4

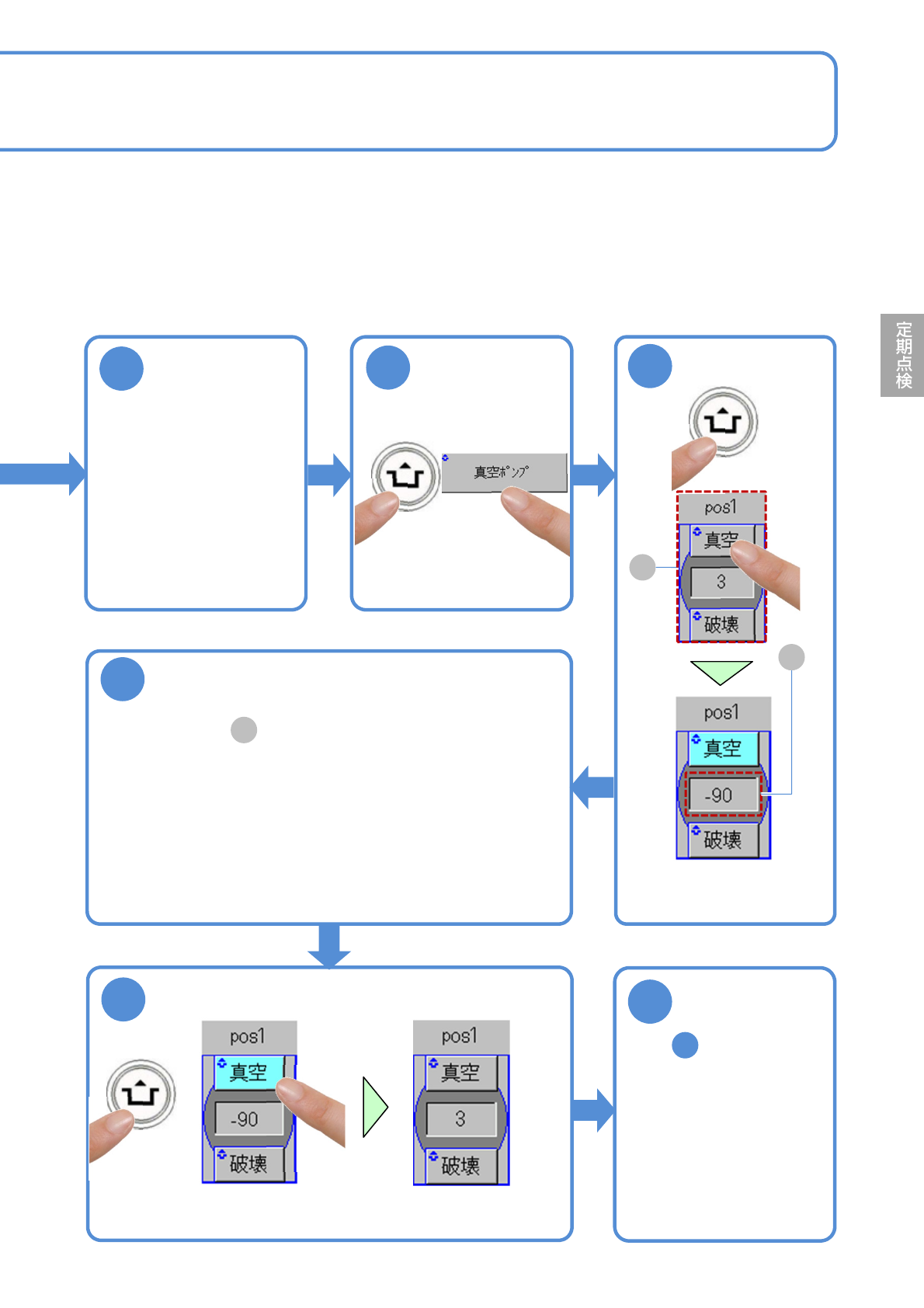

(表示が灰色から青色に変わり、
真空吸引が始まる)
5
A
B
6
「pos1」の表示が規定値であることを確認する
●表示が規定値に入っていないときは、
・真空ポンプの供給圧の確認(→P.4-1-1)
・ノズルホルダーの清掃(→P.5-2, 7-1)
を行う。
●それでも表示が規定値に入らないときは、
当社にご連絡ください。
●規定値: 枠の数値が“-85”以下
B
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
ACTIVATION
ACTIVATION
ACTIVATION
EJM1EJ-MB-06M-02NPM-TT2
θ軸ベルトの点検
(8ノズルヘッド(オプション))
θ軸ベルトの点検方法を説明します。
使用工具：六角レンチ(サイズ:対辺2.0 mm (ボールポイント型)と2.5 mm)
所要時間： 20分(ヘッド1台当り)
6-11-1

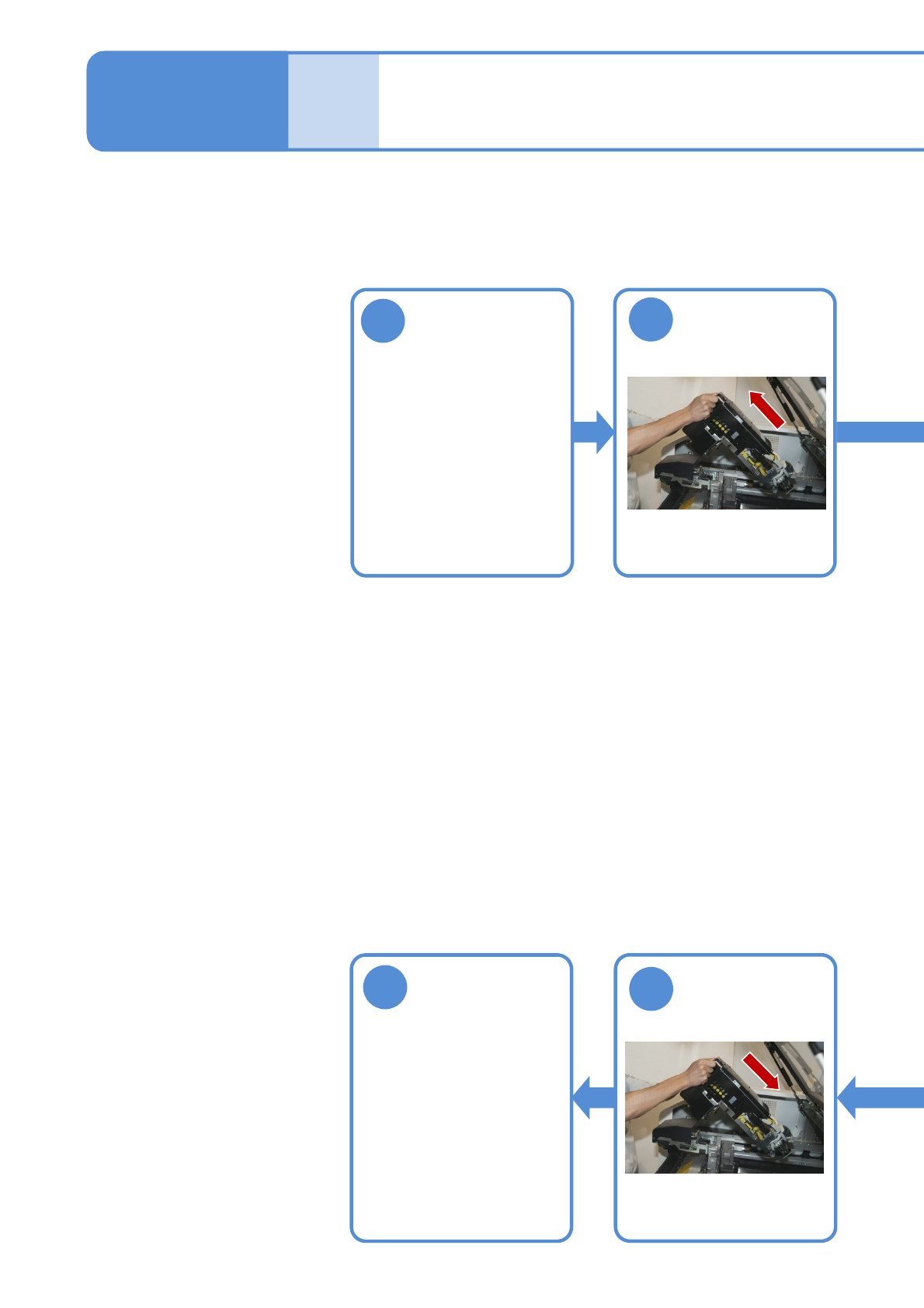

1
ヘッドを取り外す
4
ヘッドを取り付
ける
●取り外し方法
(→P.11-1)
2
5
●取り付け方法
(→P.11-1)
メンテナンス
編
6-11
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
EJM1EJ-MB-06M-02NPM-TT2
6-11-2
3

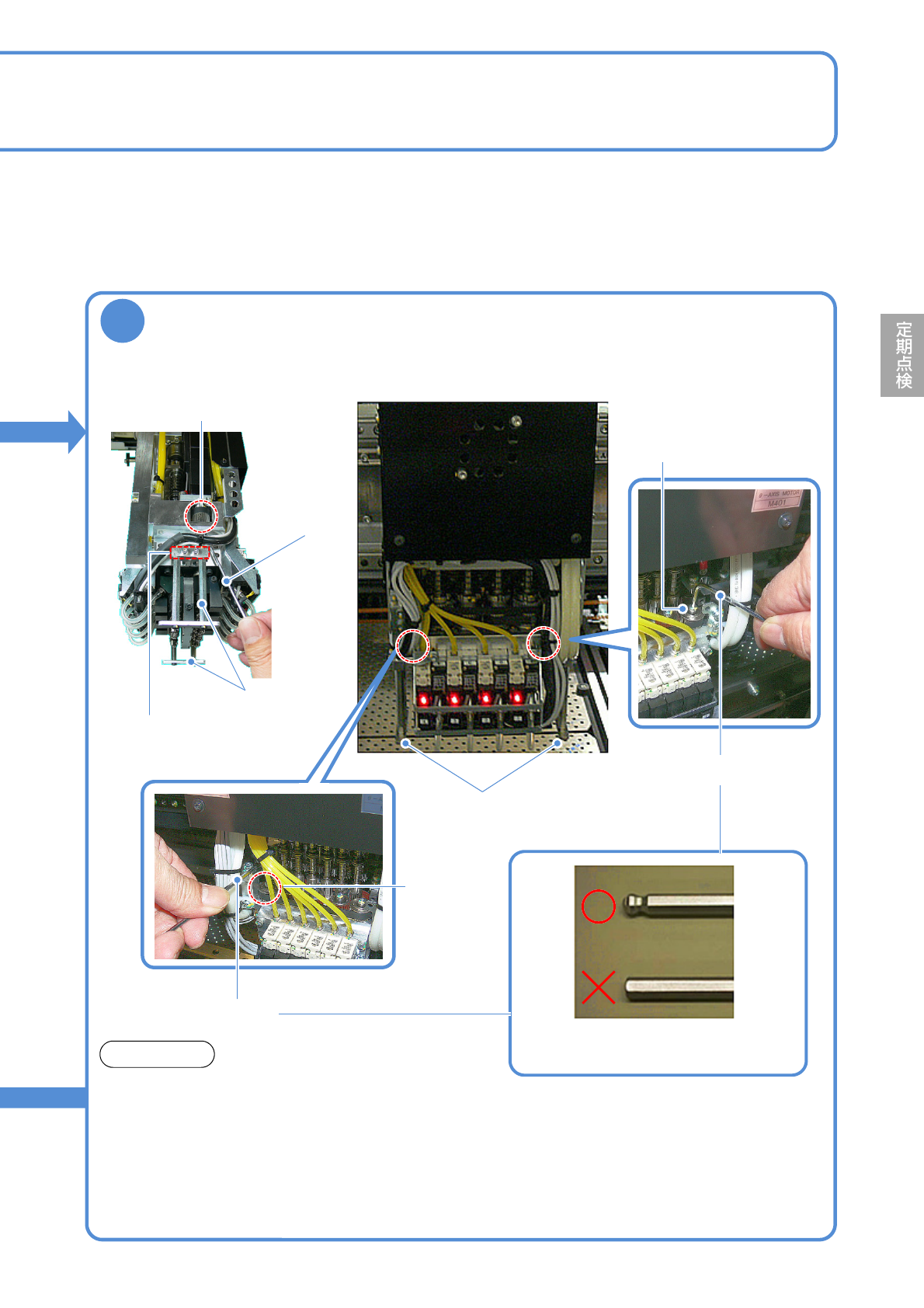

ヘッドの端に位置するθ軸プーリーに六角レンチを挿入し、10回以上回転させる
●回転トルクにムラがないことを確認してください。
●回転トルクにムラがあるとき (回転の重いところ、軽いところがあるとき) は、当社に
ご連絡ください。
● θ軸モーターは左右2か所あります。2か所とも点検を行ってください。
●ノズル保護ガードを外して作業をしてください。
*六角レンチは、端部がボールポイン
ト型 (写真上側) を使用すること。
■8ノズルヘッド
θ軸ヘッド
六角レンチ
お願い
ネジ取外し
（左右各2か所）
θ軸ヘッド
六角レンチ
θ軸ヘッド
六角レンチ
ノズル保護ガード
ノズル保護ガード
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
