EJM1EJ-MB-06 M-02 NPM- TT2 トレイフィーダーマガジンのスロットの清掃方法を 説明します。 使用工具：ウエス 所要時間： 10 分 2 1 スロットの清掃 (トレイフィーダーマガジン(オプション)) スロットを点検する スロットを清掃する 6-14 スロット スロット ●やわらかいウエスで乾拭 きをする。 ●欠け、ひび、割れなどを 目視で確認する。 ウエス メンテナンス 編 6-14
EJM1EJ-MB-06M-02NPM-TT2
12
13
14
マガジンを元に戻
し、マガジンカ
バーを閉じる
(→『操作編』P.2-4-2)
引出し軸
11
トレイフィーダー上面の引出し軸を手前に引く
●マガジン扉付近からは、下記のよ
うにして手前に引く
引出し軸
トレイフィーダー引出部の各所にグリース
を塗布する
●塗布箇所
・リニアガイドのレール (左右)
・カムプレートの内側 (左右)
●使用グリース : LCG100
引出部を元の位
置に戻す
リニアガイド
引出し軸
カムプレート
引出し軸
グリース塗布領域
6-13-4
前側
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
引出し軸
EJM1EJ-MB-06M-02NPM-TT2

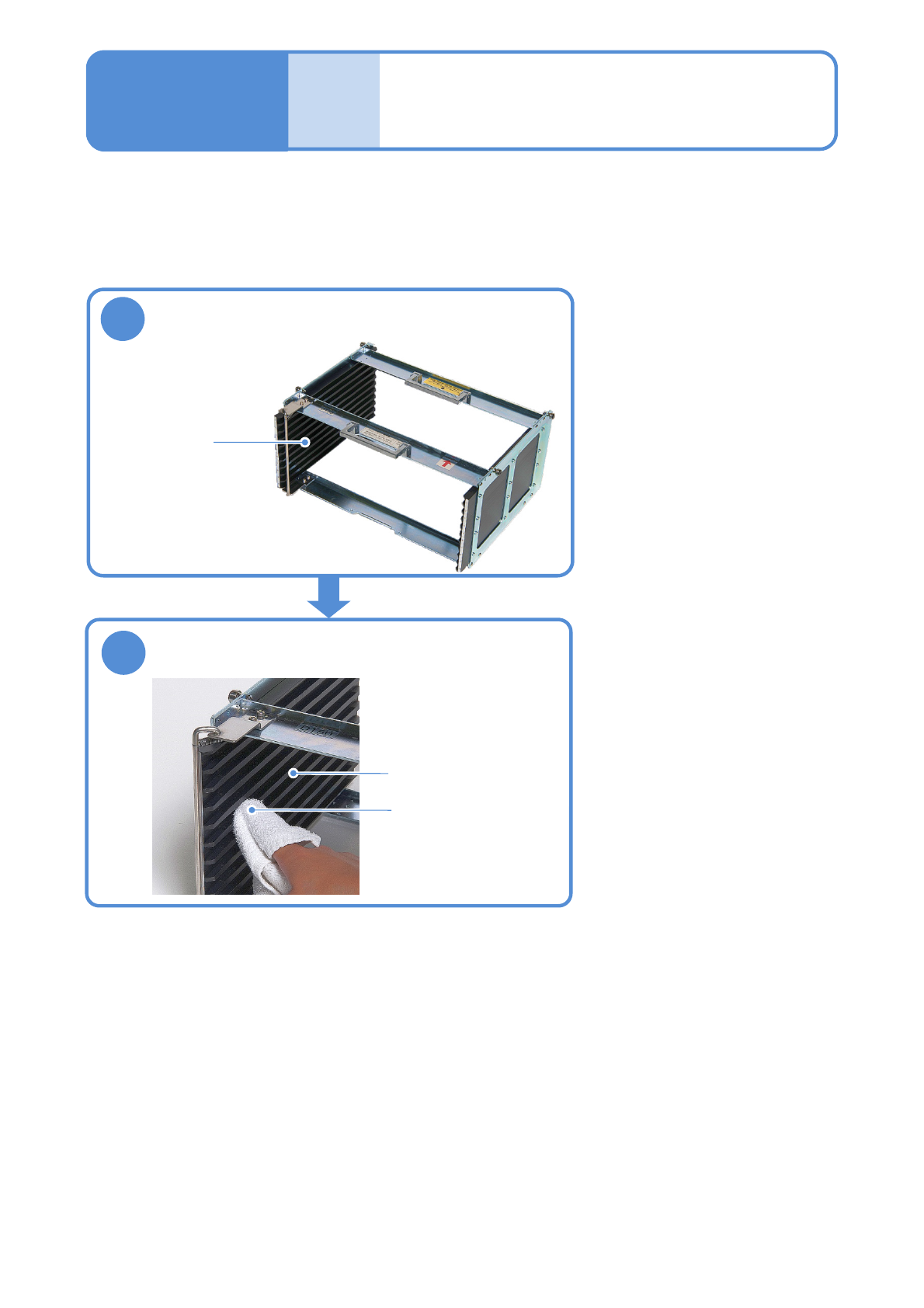

トレイフィーダーマガジンのスロットの清掃方法を説明します。
使用工具：ウエス 所要時間：10分
2
1
スロットの清掃
(トレイフィーダーマガジン(オプション))
スロットを点検する
スロットを清掃する
6-14
スロット
スロット
●やわらかいウエスで乾拭
きをする。
●欠け、ひび、割れなどを
目視で確認する。
ウエス
メンテナンス
編
6-14
EJM1EJ-MB-06M-02NPM-TT2

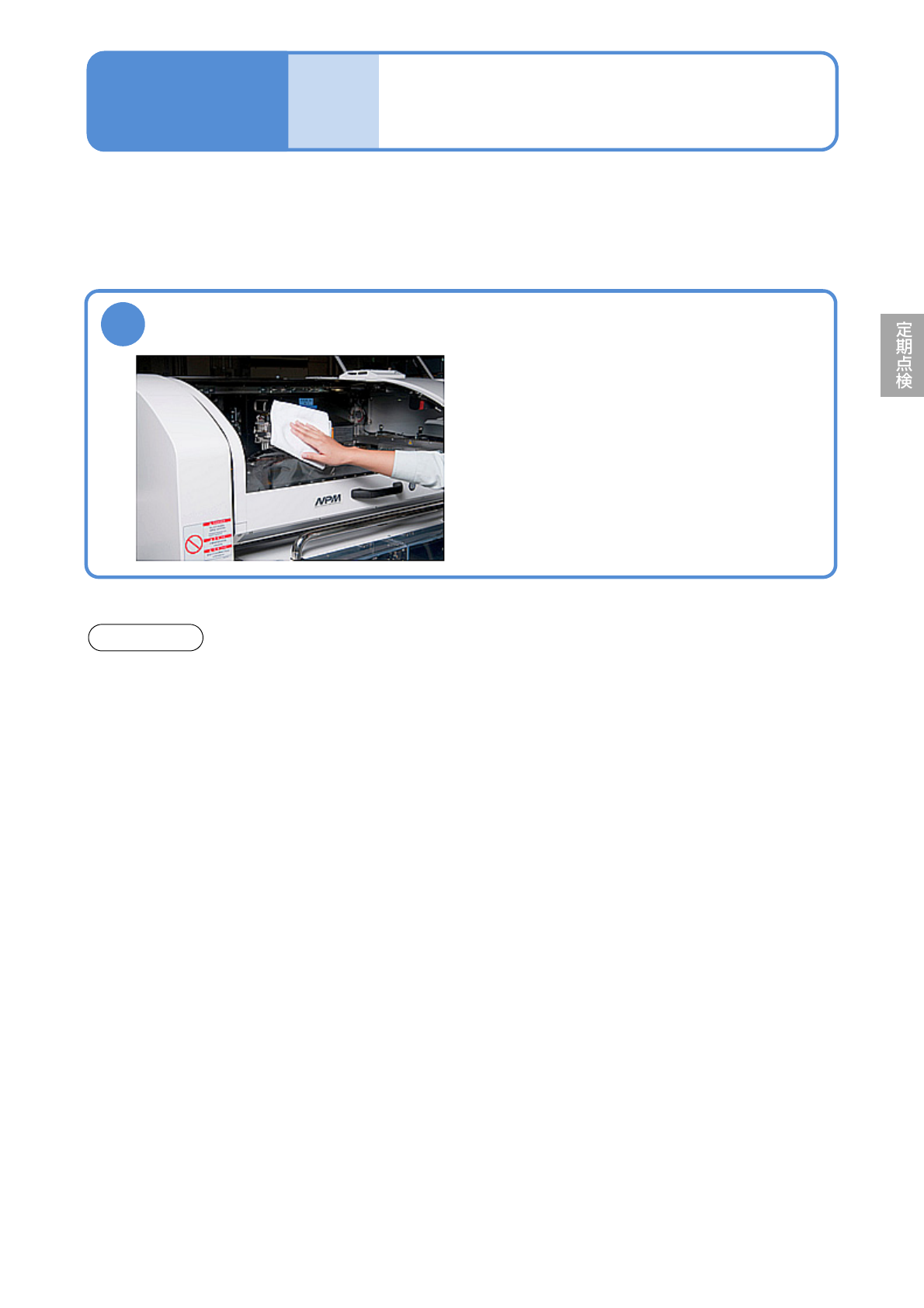

安全カバーの清掃
安全カバーの清掃方法を説明します。
使用工具：ウエス、清潔なやわらかい布 所要時間：5分
●安全カバーは、月に1回に限定せず、ほこりなどが付着したら随時清掃してください。
1
カバーを清掃する
お願い
6-15
メンテナンス
編
6-15
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
●安全カバーは傷つきやすいため、摩擦や引っ
かきに注意する。
●ほこりなどの付着がひどいときは、水浸して
固く絞った布で拭き取る。
拭き取った後、乾いた布で残った水分を拭き
取る。
●ウエス、または布による乾拭きを基本とする。
● アルコールおよびシンナー、各種クリーナー(溶剤)、各種洗剤を使用しないでください。
くすみ、クラックの発生、帯電防止効果の急激な低下の原因となり、クラックが発生した場合は、
安全カバーの強度が低下する恐れがあります。
汚れがひどく、水拭きで取り除けない場合は、当社にご相談ください。
● 他の部位を清掃したウエス、布などを使いまわさないでください。
