EJM1EJ-MB-06 M-02 NPM- TT2 6-18 -3 メンテナンス 編 6-18 下受けピン用ノズル (オプション) とノズ ルチェンジャー (オプション) の清掃 2 ノズルチェンジャー上面を清掃する 4 ●ノズルフランジとの接触面にほこりなどの付着を 残 さないようにする。 ●内部は綿棒で、表面はウエスなどで清掃する。 ●ノズルチェンジャー上蓋とノズルチェンジャー上 面 とのすき間にほこりなどが噛み込んでいないことを…
EJM1EJ-MB-06M-02NPM-TT2
6-18-2
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
下受けピン用ノズルの吸着パッド交換時の注意
吸着パッドの挿入不足は、下受けピン配置位置精度悪化の原因となり、下受けピン交換エラーを引き起こす
ことがあります。吸着パッドの交換を実施したときは、吸着パッドの挿入具合を必ず確認してください。下
図のような隙間がないように、吸着パッドの取り付けを行ってください。
隙間あり
吸着パッドの挿入具合は、吸着面側からも確認できます。金属フランジの奥まで吸着パッドが取り付けられ
ているか確認してください。
■正しく取り付けられているとき
吸着パッド
金属フランジ
A
A矢視
■挿入不足のとき
吸着パッド
金属フランジ
EJM1EJ-MB-06M-02NPM-TT2
6-18-3
メンテナンス
編
6-18

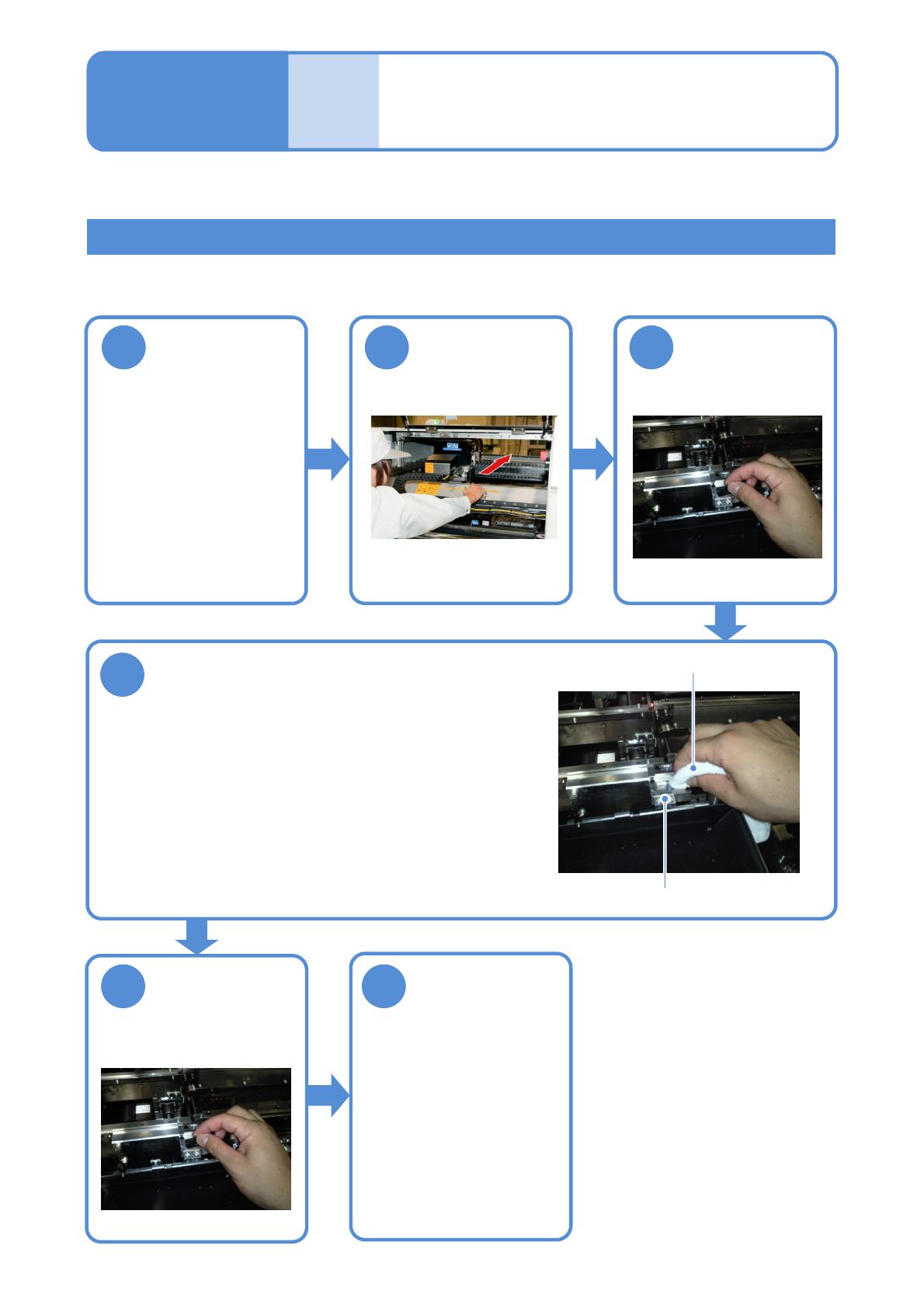

下受けピン用ノズル(オプション)とノズ
ルチェンジャー
(オプション)の清掃 2
ノズルチェンジャー上面を清掃する
4
●ノズルフランジとの接触面にほこりなどの付着を残
さないようにする。
●内部は綿棒で、表面はウエスなどで清掃する。
●ノズルチェンジャー上蓋とノズルチェンジャー上面
とのすき間にほこりなどが噛み込んでいないことを
確認する。
ノズルチェンジャー
ウエス
Y軸を奥に押す
1 2
5
下受けピン用ノズ
ルを元の位置に戻
す
下受けピン用ノズルチェンジャーの清掃
使用工具：ウエス、綿棒
所要時間： 5分
下受けピン用ノ
ズルを取り除く
3
6
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
EJM1EJ-MB-06M-02NPM-TT2
6-19-1
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
8
投光・受光部の清掃
(高さセンサー(オプション))
3
投光・受光部を清掃する
●柔らかいウエスで、拭き取る。
(傷が付くと、高さセンサーが正
常に機能しなくなるおそれがあ
ります)
投光・受光部
高さセンサー（オプション）の投光・受光部の清掃について説明します。
使用工具：ウエスなど 所要時間：1か所当り5分
4
Ｘ軸を奥へ押す
OFF
SERVO
1 2 3
トレイフィーダー、
または交換台車を
取り外す
5
6 7
(下からの写真)
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
メンテナンス
編
6-19
