EJM1EJ-MB-06 M-02 NPM-TT2 6-20 -1 XY 軸ケーブルベアの清掃 メンテナンス 編 6-20 1 OFF SERVO 3 2 9 7 SERVO ON 8 X 軸と Y 軸のケーブルベアの清掃方法につ いて説明します。 使用工具：ウエス 所要時間： 10 分 6 装着ヘッドと X 軸がメカ ストッパーにあたってい ない位置まで動かす トレイフィーダー、 または交換台車を 取り外す ●トレイフィーダーのとき …
EJM1EJ-MB-06M-02NPM-TT2
6-19-1
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
8
投光・受光部の清掃
(高さセンサー(オプション))
3
投光・受光部を清掃する
●柔らかいウエスで、拭き取る。
(傷が付くと、高さセンサーが正
常に機能しなくなるおそれがあ
ります)
投光・受光部
高さセンサー（オプション）の投光・受光部の清掃について説明します。
使用工具：ウエスなど 所要時間：1か所当り5分
4
Ｘ軸を奥へ押す
OFF
SERVO
1 2 3
トレイフィーダー、
または交換台車を
取り外す
5
6 7
(下からの写真)
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
メンテナンス
編
6-19
EJM1EJ-MB-06M-02NPM-TT2
6-20-1

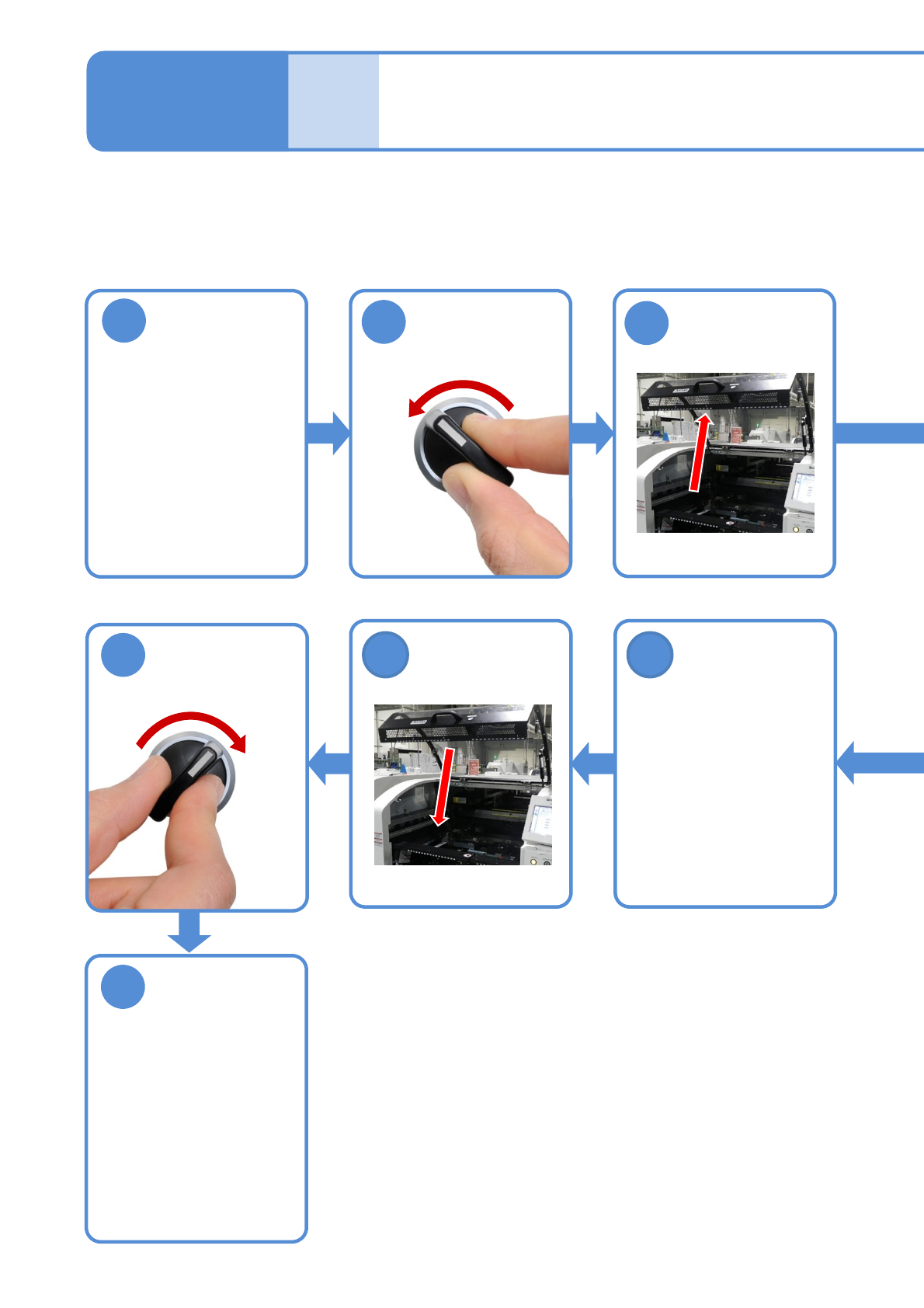

XY軸ケーブルベアの清掃
メンテナンス
編
6-20
1
OFF
SERVO
3
2
9
7
SERVO
ON
8
X軸とY軸のケーブルベアの清掃方法について説明します。
使用工具：ウエス
所要時間： 10 分
6
装着ヘッドとX軸がメカ
ストッパーにあたってい
ない位置まで動かす
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
EJM1EJ-MB-06M-02NPM-TT2
5
6
0
時
間
メ
ン
テ
ナ
ン
ス

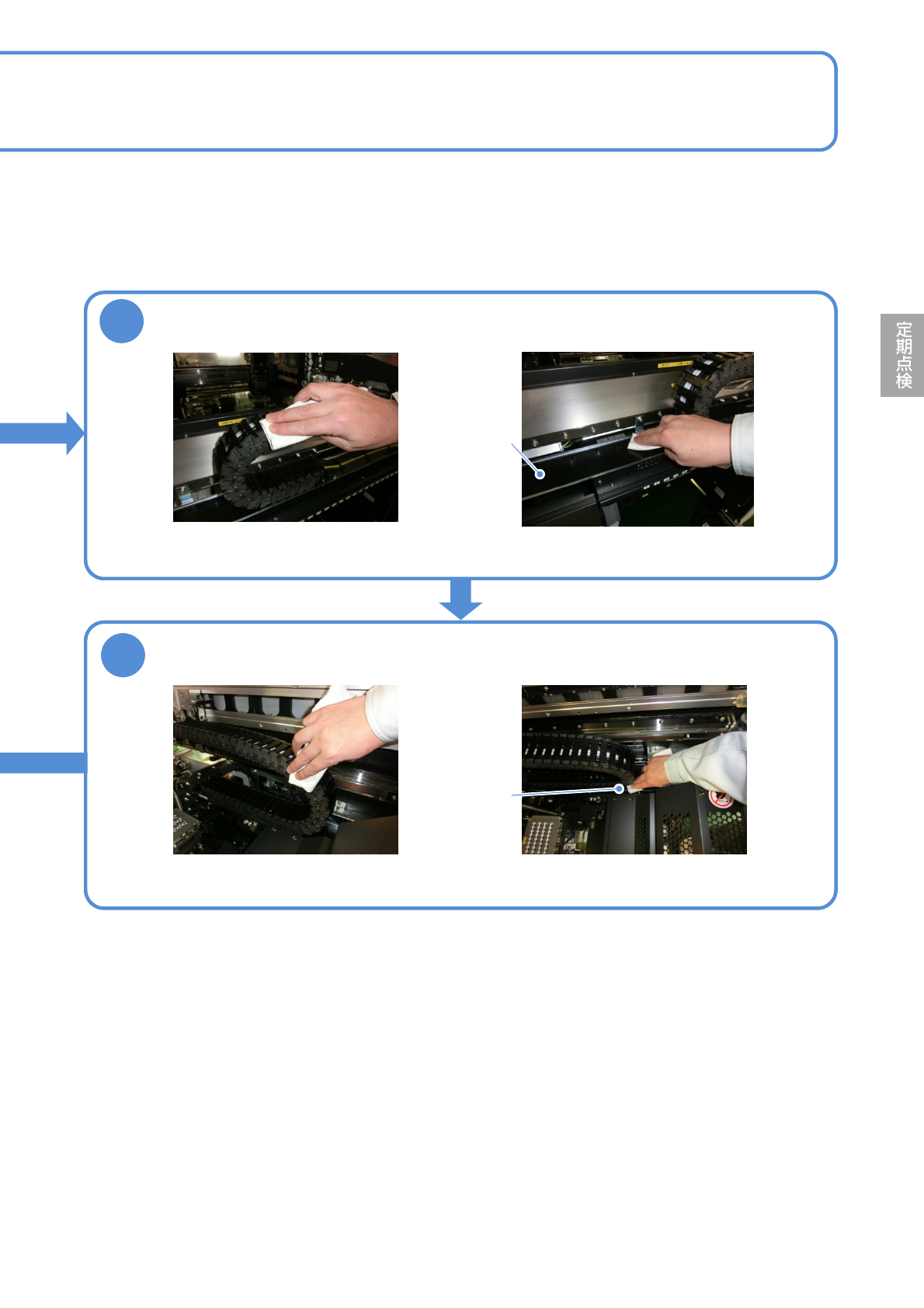

X軸のケーブルベア部を清掃する
4
●装着ヘッドをX方向に動かして、ケーブ
ルベアの付着物をウエスで拭き取る。
●装着ヘッドを右方向に寄せて、ブラケッ
ト上のゴミをウエスで拭き取る。
5
Y軸のケーブルベア部を清掃する
●X軸ビームをY方向に動かして、ケーブル
ベアの付着物をウエスで拭き取る。
●X軸ビームを奥に押して、ブラケット上
のゴミをウエスで拭き取る。
6-20-2
ブラケット
ブラケット
