NPM- TT2 EJM1EJ-MB-07M-03 ノズルホルダーシャフトを清掃する ノズルホルダーの清掃 ４ (8 ノズルヘッド ( オプション )) 10 清掃の準備をする ■ノズルホルダーシャフト 清掃ツール ■クリーニングペー パー ( 約 40 × 50 mm) φ 5 : 8 ノズルヘッド用 11 清掃ツールに クリーニング ペーパーを挟む φ 5 : 8 ノズルヘッド用 クリーニングペーパー 17 ノズルホルダーを 取り外…
NPM-TT2 EJM1EJ-MB-07M-03
手順
へ
10
9
ノズルクッション用スプリングを清掃する
●スプリングが変形しているときは、交換する。ノズルホ
ルダーの動作不良を起こし、吸着エラーや装着エラーの
原因になる。また、ノズルホルダーが取り外せなくなり、
ヘッドの分解が必要になることがある。
●ノズルホルダーにスプリングをセットするときは、奥ま
でしっかり押し込む。また、紛失しないように注意する。
ノズルクッション用
スプリング
乾いたウエス

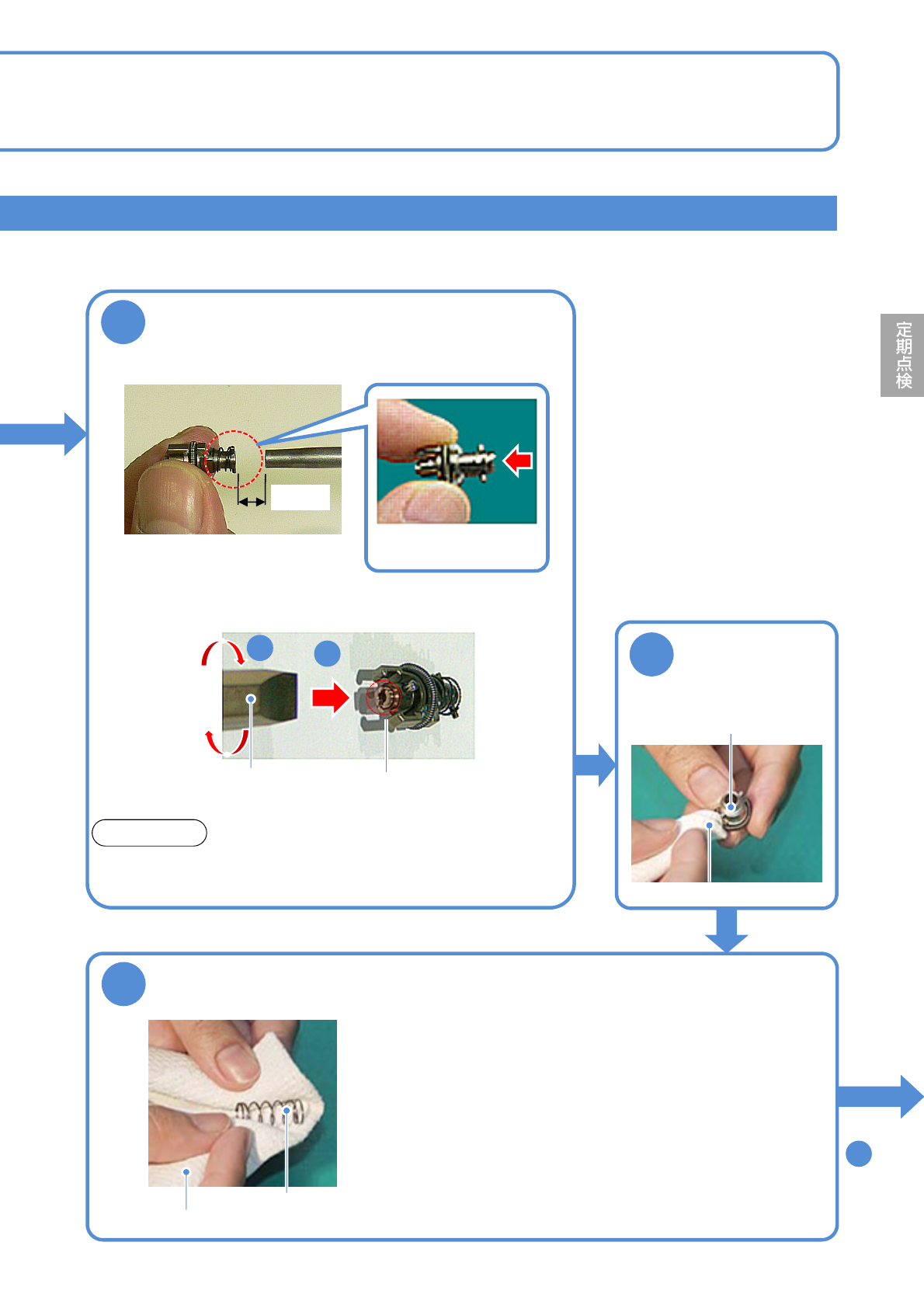

フィルターを交換する
マイナス
ドライバー
1
2
ノズルホルダー先端部
(フィルター部)
●マイナスドライバーで先端のフィルターを外してください。
●フィルターを取付けるときはねじの締め忘れにご注意ください。
お願い
■ほこりなどが取れないとき
7
エアガンをノズルホルダーから1.5 cm離して
約10秒間エアを吹きつける
(エア圧0.5 MPaのとき)
●矢印の方向にエア
を吹きつける。
ノズル
(はめあい面とクランプ爪の
先端)
8
外周部を清掃する
乾いたウエス
1.5 cm
フィルター品番: N610097899AA
1
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
7-1-6
NPM-TT2 EJM1EJ-MB-07M-03

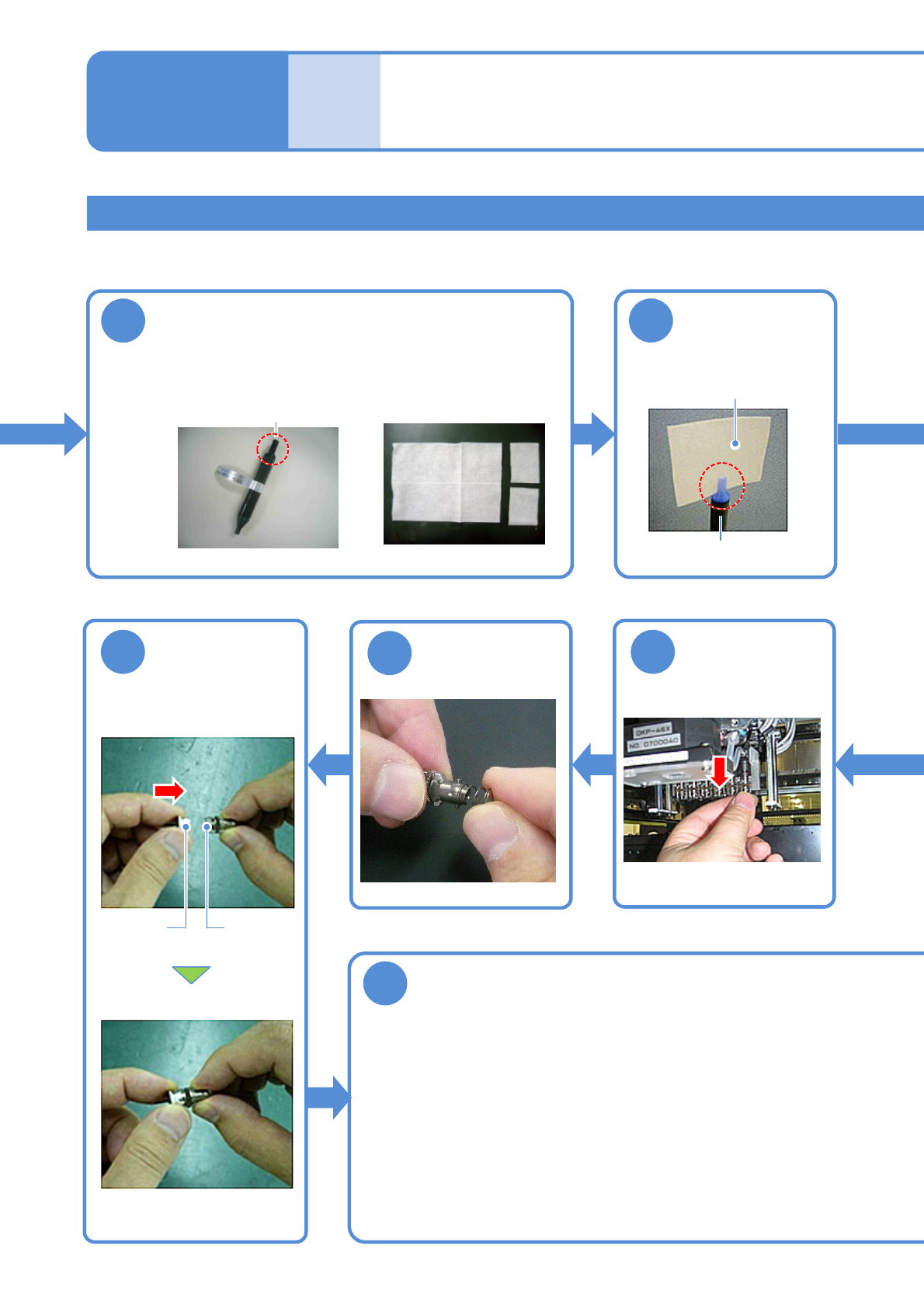

ノズルホルダーシャフトを清掃する
ノズルホルダーの清掃 ４
(8ノズルヘッド(オプション))
10
清掃の準備をする
■ノズルホルダーシャフト
清掃ツール
■クリーニングペー
パー
(約40 × 50 mm)
φ5:8ノズルヘッド用
11
清掃ツールに
クリーニング
ペーパーを挟む
φ5:8ノズルヘッド用
クリーニングペーパー
17
ノズルホルダーを
取り外す
18
スプリングを取り
付ける
19
ノズル
ホルダー
ノズル
ノズルを取り付
ける(ノズルがあ
るとき)
20
ノズルホルダーを取り付ける
■ノズルがあるとき
●ノズルを押し上げたまま下から見て反時計方向に回す。
●ノズルクッション用スプリングが飛び出さないように注意す
る。
●クランプ爪押さえ用スプリングは変形しやすいので、指など
で強く押さえない。
●同様の手順で、装着ヘッドにすべてのノズルホルダーを取り
付ける。
メンテナンス
編
7-1
7-1-7
NPM-TT2 EJM1EJ-MB-07M-03
手順
へ
21
12
13
ペーパーの端を
折り返す
14
シャフトを清掃
する
●清掃ツールをシャフトに
差し込み、ノズル回転方
向に2, 3回す。
●ペーパーが汚れたら交換
する。
15
スプリングを取り
外す
●ノズルホルダーを押し上げて、
引っかかりがないこと、また指
を離して自重で下限まで降りる
ことを確認する。
16
ノズルホルダーを取り付ける
お願い
●引っかかりや下限まで降りな
いとき(→P.7-1
-11～-12)
■ノズルがないとき
位置合わせ用ピン
清掃ツール
溝
●ノズルホルダーシャフト清掃
ツール (オプション) を使用す
る。
●清掃ツールの8ノズルヘッド用
の溝を、ノズルホルダーの位置
合わせ用ピンに合わせる。
●清掃ツールを押し上げたまま、
下から見て反時計方向に回す。
1
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
7-1-8
