NPM- TT2 EJM1EJ-MB-07M-03 ノズルホルダーの清掃 ６ (8 ノズルヘッド ( オプション )) 摺動面を清掃する 装着ヘッドのシャフトとノズルホルダーにこびりつ いた付着物を清掃する方法 について説明します。 使用工具：六角レンチ (3 mm 、 4 mm) 、ウエス、綿棒、クリーニングペーパー、 潤滑油 :FL100 (N510059330AA) 、グリース :LCG100 7 シャフトの付着物 を除去する 8…
NPM-TT2 EJM1EJ-MB-07M-03
1
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
7-1-10
NPM-TT2 EJM1EJ-MB-07M-03

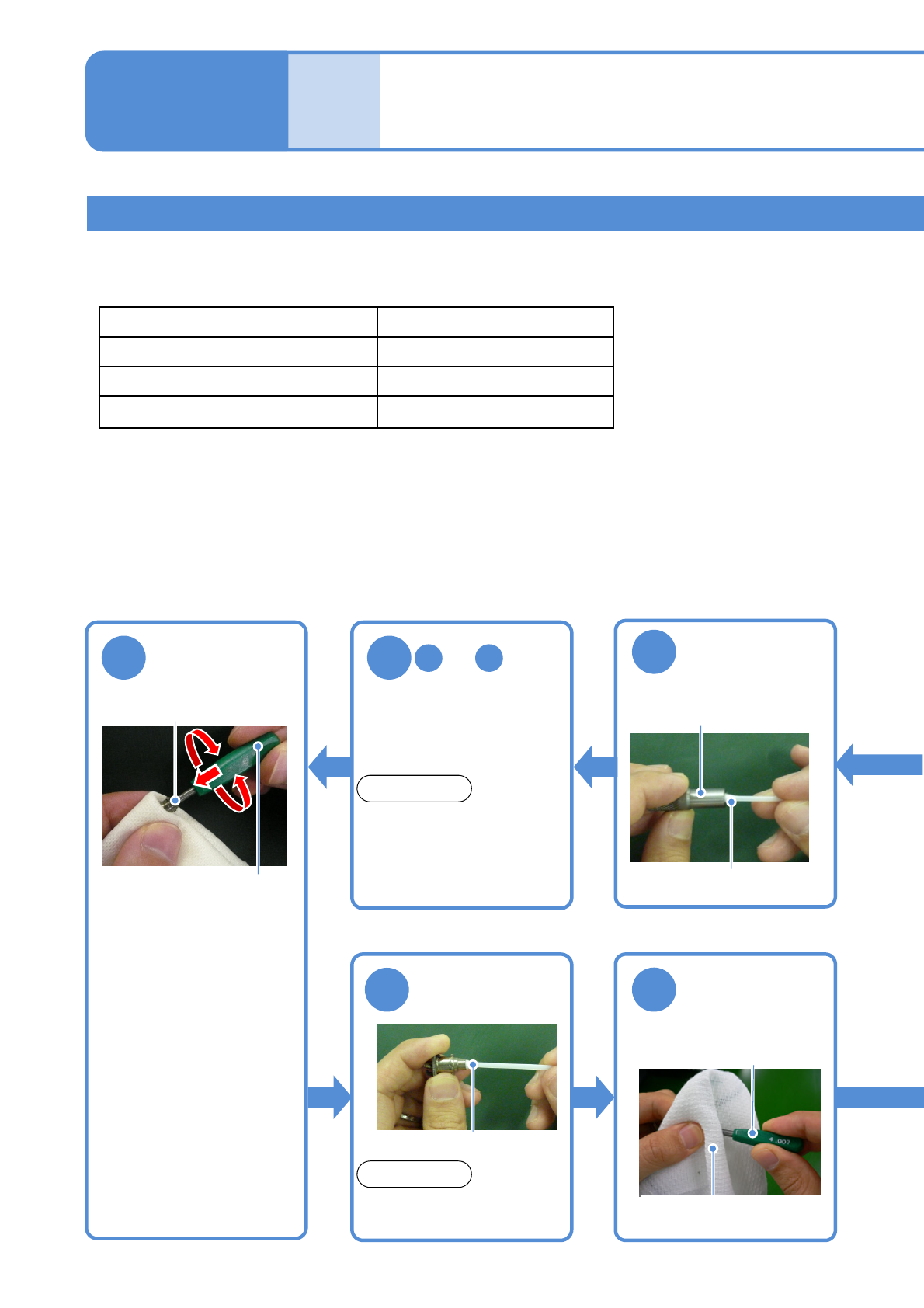

ノズルホルダーの清掃 ６
(8ノズルヘッド(オプション))
摺動面を清掃する
装着ヘッドのシャフトとノズルホルダーにこびりついた付着物を清掃する方法について説明します。
使用工具：六角レンチ(3 mm、4 mm)、ウエス、綿棒、クリーニングペーパー、
潤滑油:FL100 (N510059330AA)、グリース:LCG100
7
シャフトの付着物
を除去する
8
ノズルホルダー
を清掃する
5
リフレッシュジグ
を清掃する
ノズルホルダー
シャフト清掃ツール
洗浄剤を浸した綿棒
6
～を
繰り返す
3 5
●ジグが無理なく挿入でき
るまで行う。
お願い
●無理に挿入しないでくだ
さい。ジグが固着して抜け
なくなる原因になります。
ノズルホルダー
リフレッシュジグ
ノズルホルダー
●ノズルホルダーを手で固
定し、ノズルホルダーリ
フレッシュジグを押した
まま、左右に回転させる。
●クランプ爪やスプリング
が外れないようにウエス
を使う。
FL100を浸した綿棒
お願い
●FL100 を開ける前に、よ
く振ってください。
所要時間：84分
●ノズルホルダーの取り外し方法 (→P.7-1
-3)
●使用したノズルホルダーシャフト清掃ツールとノズルホルダーリフレッシュジグは、グリース(LCG100)を塗
布し、専用のケースに収納してください。ケースは、湿気の少ない清潔なところに大切に保管してください。
●錆びたノズルホルダーシャフト清掃ツールやノズルホルダーリフレッシュジグを使用しないでください。
●清掃する前に、マルチ認識カメラにウエスをかぶせて、ごみが付かないようにしてください。
名称
8ノズルヘッド
ノズルホルダー清掃ツールセット
N610133913AA
ノズルホルダーシャフト清掃ツール
N210130779AA
ノズルホルダーリフレッシュジグ
N510055113AA
9
洗浄剤を浸した
ウエス
ノズルホルダー
リフレッシュジグ
ノズルホルダー
清掃ツールを清
掃する
メンテナンス
編
7-1
7-1-11
NPM-TT2 EJM1EJ-MB-07M-03
1

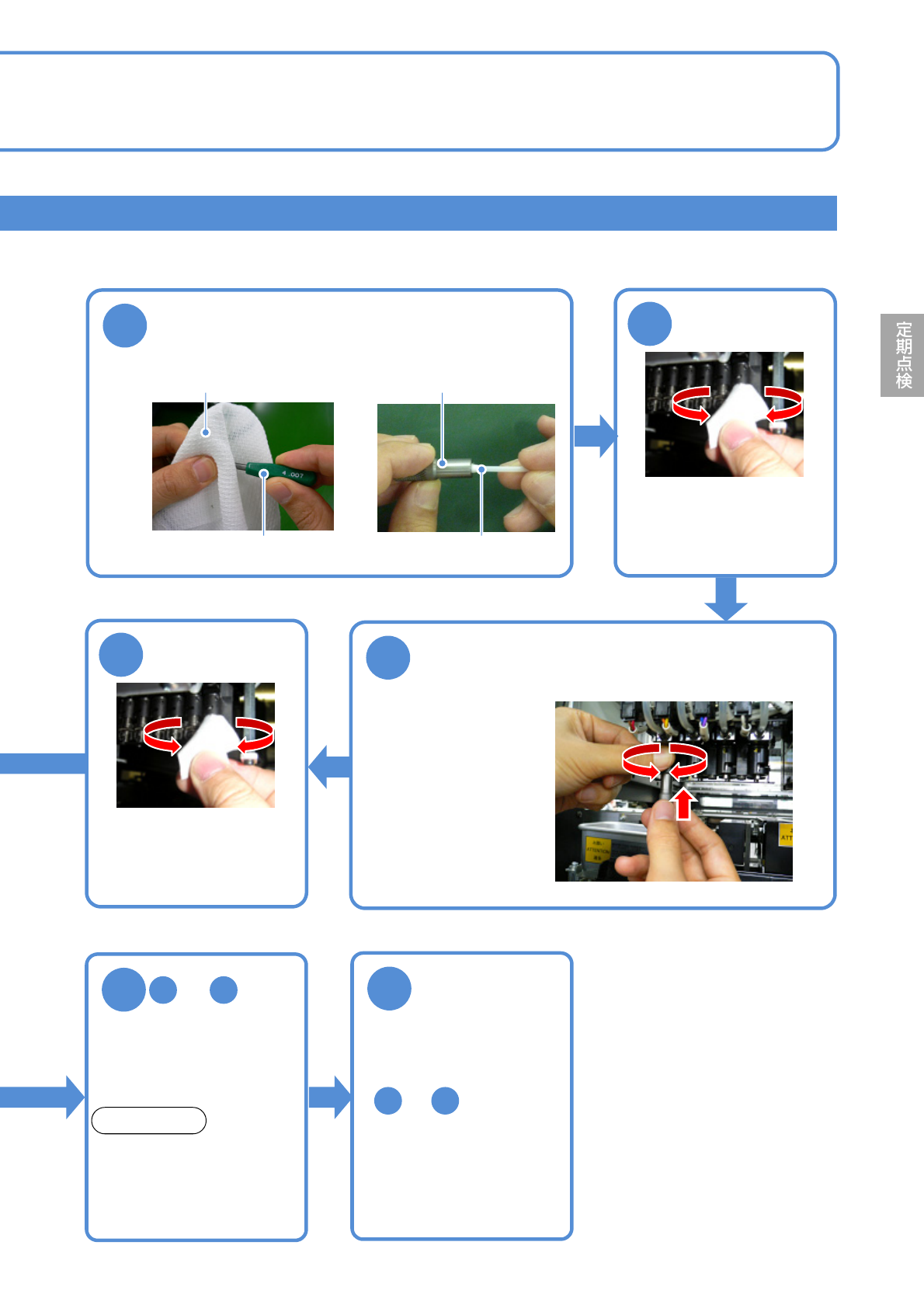

リフレッシュジグを清掃する
3
シャフトの付着物を除去する
11
ノズルホルダー
の摺動を確認す
る
2
シャフトを清掃
する
●清掃ツールをシャフトに
差し込み、ノズル回転方
向に2, 3回す。
●ペーパーが汚れたら交換
する。
●シャフトを手で固定し、
ノズルホルダーシャフト
清掃ツールを上に押した
まま、左右に回転させる。
4
シャフトを清掃
する
●清掃ツールをシャフトに
差し込み、ノズル回転方
向に2, 3回す。
●ペーパーが汚れたら交換
する。
10
～を
繰り返す
7 9
●ジグが無理なく挿入でき
るまで行う。
お願い
●無理に挿入しないでくだ
さい。ジグが固着して抜け
なくなる原因になります。
ノズルホルダー
リフレッシュジグ
洗浄剤を浸したウエス
ノズルホルダー
シャフト清掃ツール
洗浄剤を浸した綿棒
●ノズルホルダーの取り付
け方法(→P.7-1
-8)
●摺動が悪いときは、
～ を繰り返す。
1 10
1
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
7-1-12
