NPM- TT2 EJM1EJ-MB-08M-01 3 カバーを取り外す 8-1 -2 3 0 0 0 時 間 メ ン テ ナ ン ス カバー ●ねじ (5 本 ) 4 フィルターを取り外す メインコントローラー つまみ ●突起部 A を押さえながら、 手前に引き抜く。 突起部 A 前側
NPM-TT2 EJM1EJ-MB-08M-01
8-1-1
使用工具:プラスドライバー（No.2)・掃除機 所要時間:20分
1
フィルターの清掃
（メインコントローラー）
メンテナンス
編
8-1
前側のトレイ
フィーダー、また
は交換台車を取り
外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
4
2
主電源スイッチ
をOFFにし、鍵
をかける
OFF
6

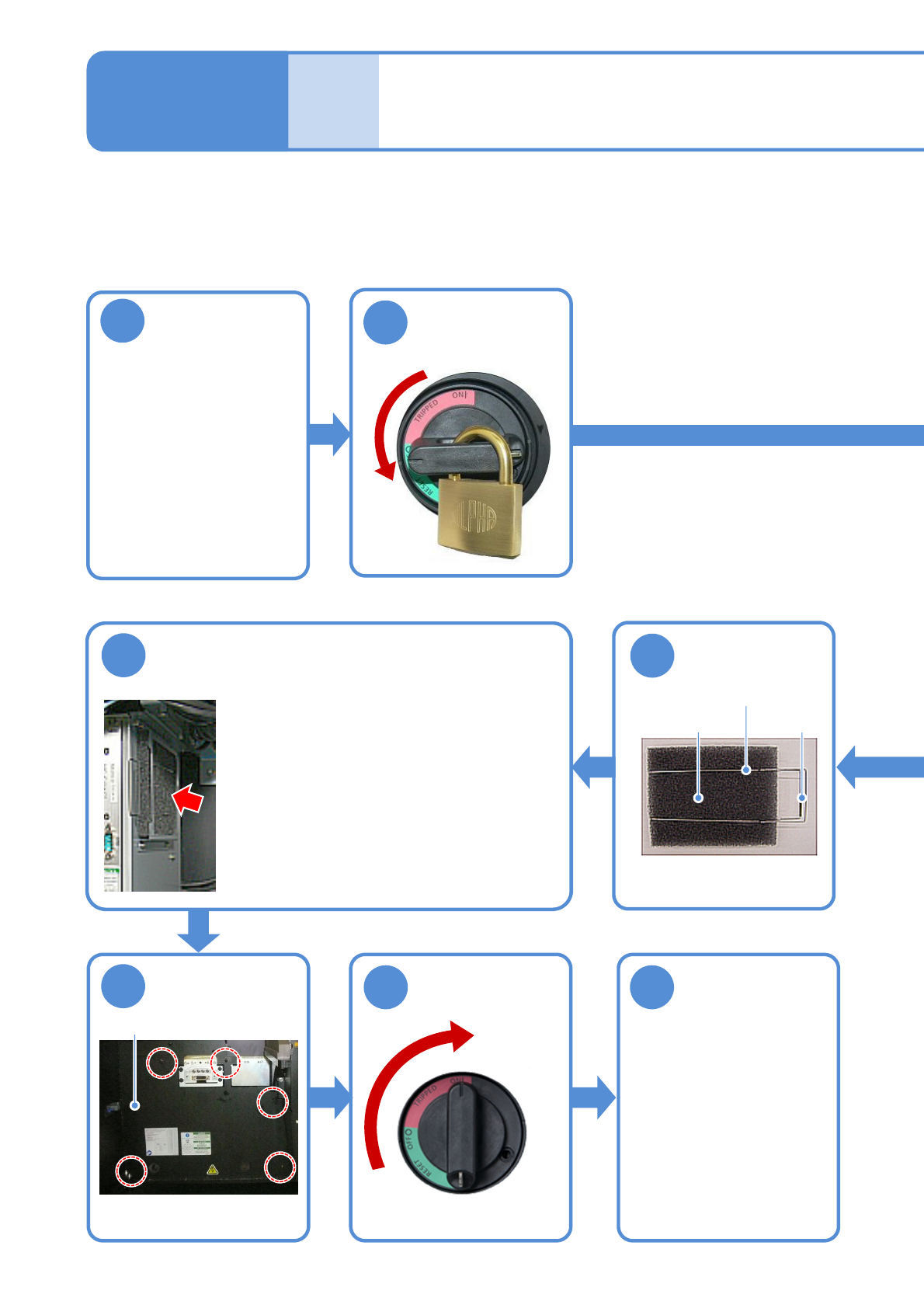

フィルターを取り付ける
5
フィルターのほ
こりを除去する
●フィルターをスプリングではさむ。
●スプリングのつまみをつまんで, 突起部Aが写
真のように引っかかるように押し込む。
.
7
カバーを
取付ける
9
カバー
●ねじ(5本)
(前側)
前側のトレイ
フィーダー、また
は交換台車を取り
付ける
●トレイフィーダーの
とき(→P.14-8)
●交換台車のとき
(→P.3-2)
8
ON
鍵を外して
●フィルターを外して、掃除
機などでほこりを取り除く。
つまみ
スプリング
フィルター
NPM-TT2 EJM1EJ-MB-08M-01
3

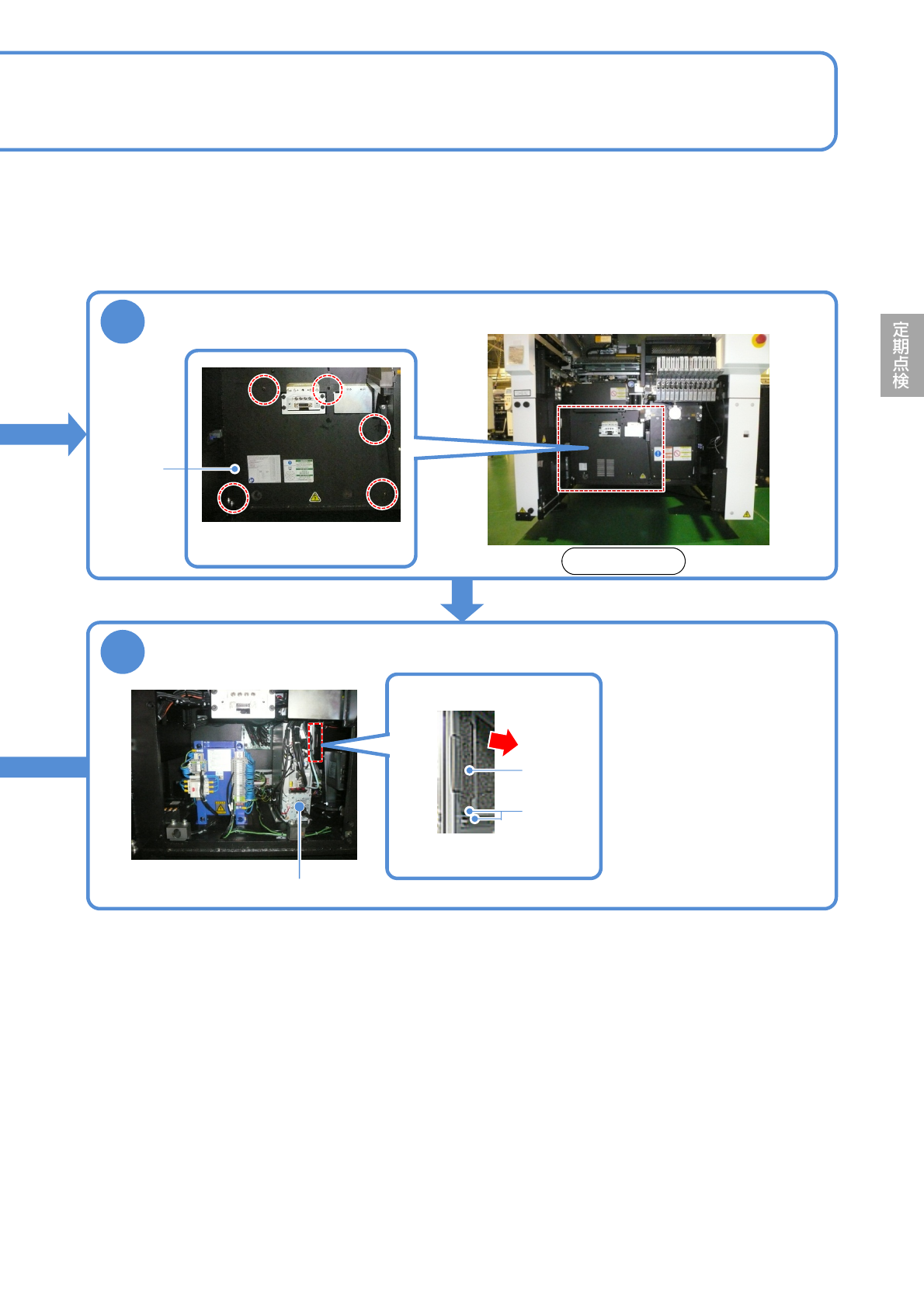

カバーを取り外す
8-1-2
3
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
カバー
●ねじ(5本)
4
フィルターを取り外す
メインコントローラー
つまみ
●突起部Aを押さえながら、
手前に引き抜く。
突起部A
前側
NPM-TT2 EJM1EJ-MB-08M-01
メンテナンス編
8-2
1
FAパソコンの電源をOFFする
●生産を終了する際には、設備の主電源をOFF にしてから、LNB の主電源スイッチをOFF にし、AC電
源ケーブルを抜く。
(→“『LNB』2.1生産開始と終了時の主電源スイッチ操作方法“)
主電源
スイッチ
FAパソコン後側
AC電源
コネクター
6
前側カバー裏面
①
①
②
②
前側カバー
前側カバーを取り付ける
●前側カバーの下側フックをパソコン本体の穴に合わせる。
●フック先端を押し下げ、前側カ
バーを押す。
FAパソコンのフィルター清掃
8-2-1
FAパソコン フィルターの
清掃 1(LNB(オプション))
FAパソコンにセットされているフィルターの清掃方法を説明します。
使用工具：掃除機 所要時間：5 分
●お客様の仕様により、FAパソコンの機種が説明をしているものと異なる場合があります。お客様のFAパ
ソコンの機種に合わせた操作や、メンテナンスを行ってください。
