NPM- TT2 EJM1EJ-MB-08 M-01 前側カバーを取り 外す 2 3 フィルター押さえを取り外す ● 4 か所の溝からフックを 外す。 ① ① ② ② ③ 前側カバー ●フィルター押さえで装着 していたフィルターを取 り外す。 ●掃除機などでほこりを取 り除く。 4 5 フィルター押さえを取り付ける ●フィルター押さえにフィ ルターを取り付ける。 ● 4 か所の溝にフックを差し 込む。 溝 溝 フック フィルター 押さえ…
NPM-TT2 EJM1EJ-MB-08M-01
メンテナンス編
8-2
1
FAパソコンの電源をOFFする
●生産を終了する際には、設備の主電源をOFF にしてから、LNB の主電源スイッチをOFF にし、AC電
源ケーブルを抜く。
(→“『LNB』2.1生産開始と終了時の主電源スイッチ操作方法“)
主電源
スイッチ
FAパソコン後側
AC電源
コネクター
6
前側カバー裏面
①
①
②
②
前側カバー
前側カバーを取り付ける
●前側カバーの下側フックをパソコン本体の穴に合わせる。
●フック先端を押し下げ、前側カ
バーを押す。

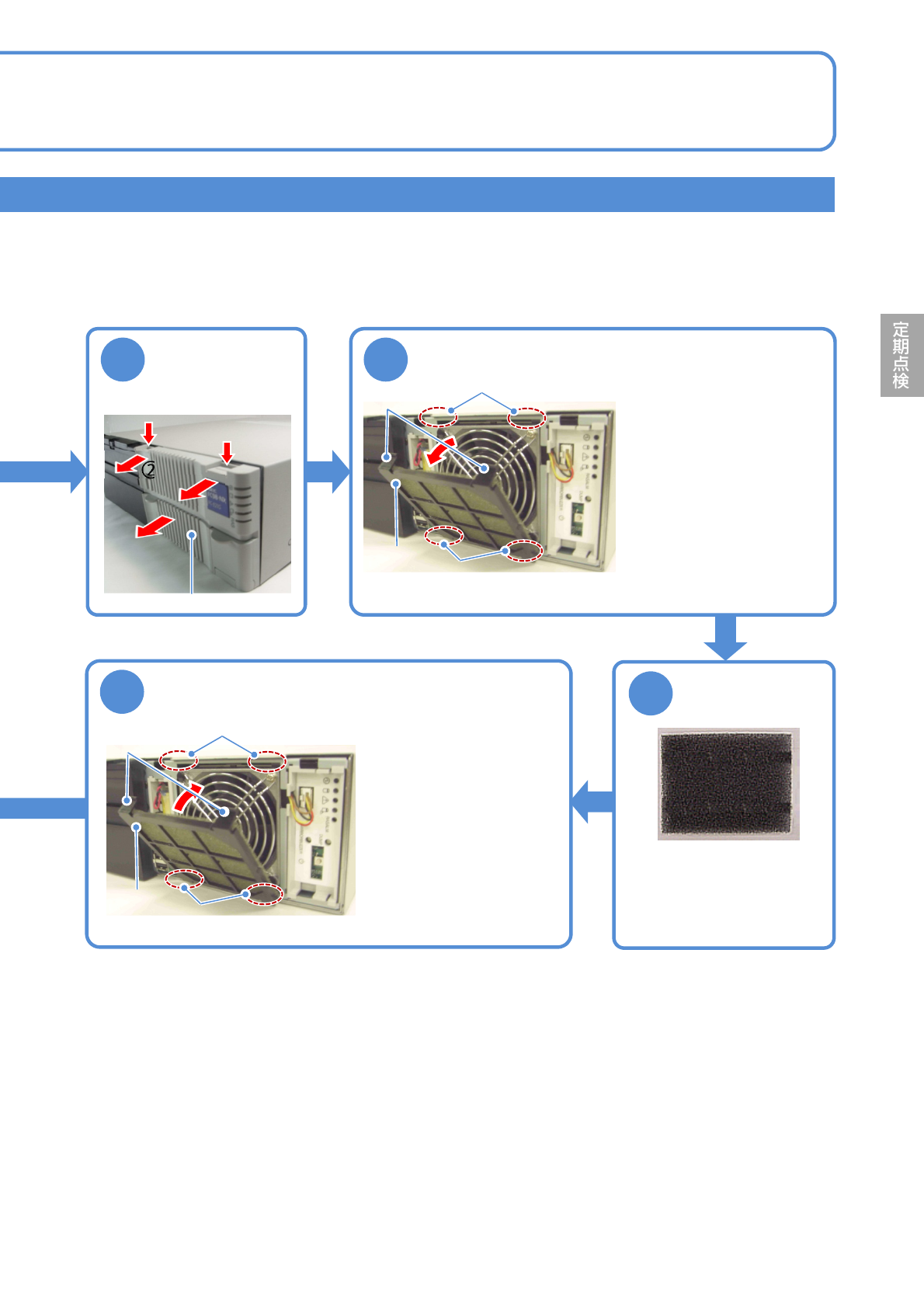

FAパソコンのフィルター清掃
8-2-1
FAパソコン フィルターの
清掃 1(LNB(オプション))
FAパソコンにセットされているフィルターの清掃方法を説明します。
使用工具：掃除機 所要時間：5 分
●お客様の仕様により、FAパソコンの機種が説明をしているものと異なる場合があります。お客様のFAパ
ソコンの機種に合わせた操作や、メンテナンスを行ってください。
NPM-TT2 EJM1EJ-MB-08M-01
前側カバーを取り
外す
2 3
フィルター押さえを取り外す
●4か所の溝からフックを
外す。
①
①
②
②
③
前側カバー
●フィルター押さえで装着
していたフィルターを取
り外す。
●掃除機などでほこりを取
り除く。
4
5
フィルター押さえを取り付ける
●フィルター押さえにフィ
ルターを取り付ける。
●4か所の溝にフックを差し
込む。
溝
溝
フック
フィルター
押さえ
溝
溝
フック
フィルター
押さえ
8-2-2
フィルターのほ
こりを除去する
3
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
NPM-TT2 EJM1EJ-MB-08M-01
8-2-3
メンテナンス編
8-2

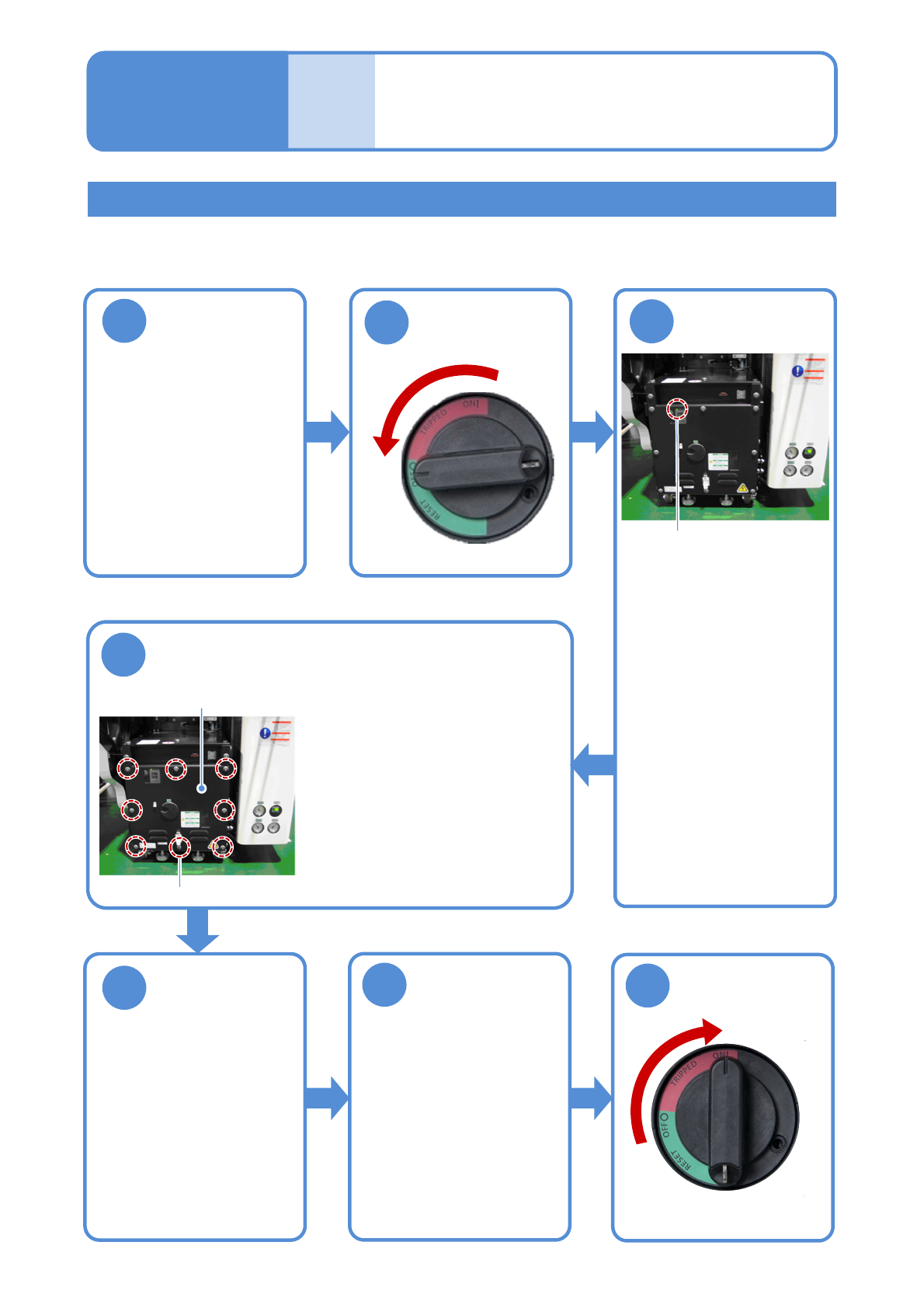

検査BOXのFAパソコンのフィルター清掃
検査BOXをシャッ
トダウンする
1
2
OFF
3
UPSが停止してい
ることを確認する
●検査BOX内のFAパソコンの
UPSが停止していることを
確認する。
●FAパソコンの電源ランプが
消灯していることを確認す
る。
もし点灯していても、設備
本体の電源スイッチをOFF
にしてから1分程度経過すれ
ば、UPSが停止し、電源ラ
ンプが消灯する。
電源ランプ
4
検査BOXの前側カバーを取り外す
●六角レンチを使用して、検
査BOXの前側カバーを開く。
●前側カバーはねじ8か所で固
定されている。
固定ねじ
前側カバー
5
フィルターを取り
外し、清掃する
(→P.8-2-1)
検査BOXの前側
カバーを取り付
ける
6
●六角レンチを使用して、
検査BOXの前側カバーを
取り付ける。
●前側カバーはねじ8か所
で固定する。
7
ON
検査BOXのFAパソコンにセットされているフィルターの清掃方法を説明します。
使用工具：六角レンチ、掃除機 所要時間：15 分
FAパソコン フィルターの
清掃 2(LNB(オプション))
