N P M -TT2 EJM1EJ-MB- 10M- 01 ケーブルベアの点検 (XYユニット) 10-2 使用工具 : 不要 所要時間 :5 分 X 軸ケーブルベア Y 軸ケーブルベア ●ケーブルベアが消耗すると、 動作のときに 音が大きくなったり 、配線、配管 が破損 したり する原 因にな り ます。 18000 時間を目安に部品を点 検してくださ い。消耗していると きは交換する 必要が ありま す。 ●部品交換のときは、当社に…
NPM-TT2 EJM1EJ-MB-10M-01
10-1-2

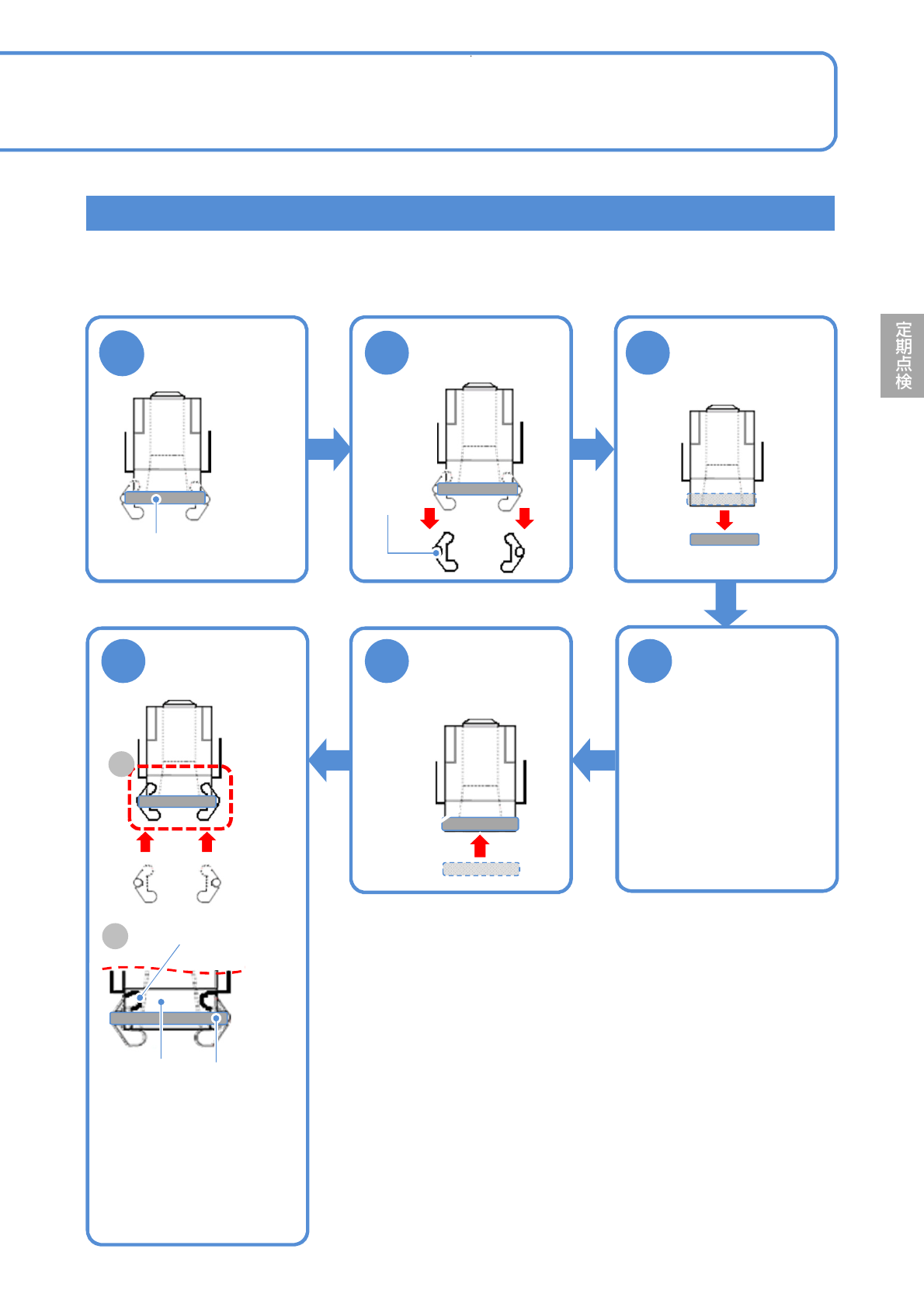

3ノズルヘッド
使用工具: 不要 所要時間:10分（1ヘッド当り）
1
6 5
●ノズルホルダーの溝に確
実にはまっていることを
確認する。
クランプ爪を押し
込む
クランプ爪押さえ用
スプリングを軽く
引っ張る
1
2 3
クランプ爪を引き
抜く
クランプ爪押さえ用
スプリングを取り外
す
クランプ爪押さえ用
スプリングを取り付
ける
4
■破損や摩耗がないとき
パーツを確認し、
破損や摩耗のとき
は交換する
●清掃のあとグリースを
塗布する。(→P.5-2)
A
クランプ爪
押さえ用
スプリング
ノズル
ホルダー
A
詳細
ノズルホルダー
の溝
クランプ爪押さえ用
スプリング
クランプ
爪
●ヘッドが設備に取り付いた状態で作業をするときは、下記の点を確認してください。
・パーツを落とさないように注意してください。
・落としても無くさないように受け皿を用意してください。
1
8
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
NPM-TT2 EJM1EJ-MB-10M-01
ケーブルベアの点検
(XYユニット)
10-2
使用工具:不要 所要時間:5分
X軸ケーブルベア
Y軸ケーブルベア
●ケーブルベアが消耗すると、動作のときに音が大きくなったり、配線、配管が破損したりする原因になり
ます。18000時間を目安に部品を点検してください。消耗しているときは交換する必要があります。
●部品交換のときは、当社に連絡願います。
メンテナンス編
10-2
11 交換
