11 交換
NPM-TT2 EJM1EJ-MB-10M-01
ケーブルベアの点検
(XYユニット)
10-2
使用工具:不要 所要時間:5分

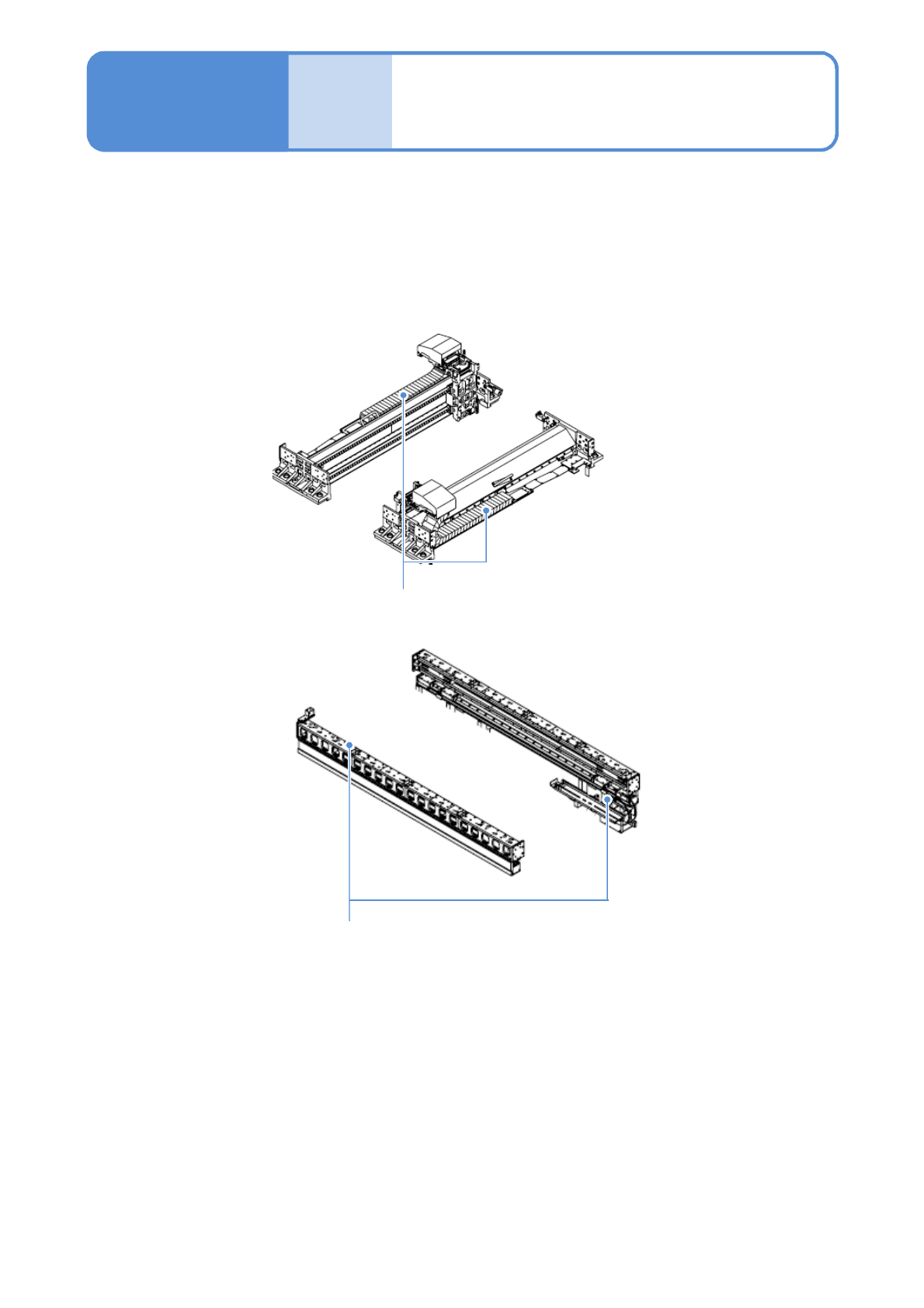

X軸ケーブルベア
Y軸ケーブルベア
●ケーブルベアが消耗すると、動作のときに音が大きくなったり、配線、配管が破損したりする原因になり
ます。18000時間を目安に部品を点検してください。消耗しているときは交換する必要があります。
●部品交換のときは、当社に連絡願います。
メンテナンス編
10-2
11 交換
NPM-TT2 EJM1EJ-MB-11M-02
メンテナンス
編
11-1
11-1-1
ヘッドとノズルチェンジャー
の交換 １
ヘッドの互換性の確認
NPMシリーズのヘッドとNPM Xシリーズのヘッドは、基本的に異なります。
そのため、ヘッド交換を行う場合は必ず互換性を確認してください。
交換作業の前に、搭載しようとするヘッドが 搭載可能であることを確認します。
*1)：機種名と製品品番については、次ページの対応表を参照ください。
*2)：ラベルの添付場所や確認方法については、次ページを参照ください。
機種名
*1)
軽量16ノズル
ヘッドV2
軽量16ノズル
ヘッド
16ノズル
ヘッド
12ノズル
ヘッド
軽量
8ノズル
ヘッド
8ノズル
ヘッド
貼付ラベル色
*2)
緑青
NPM-WX
○ × ××○×
NPM-WXS
○ × ××○×
NPM-DX
○ × ××○×
NPM-D3
○ ○ ○○○○
NPM-D2
× × ○○×○
NPM-D
× × ○○×○
NPM
× × ○○×○
NPM-W2
○ ○ ○○○×
NPM-W2S
○ ○ ×○○×
NPM-W
× × ○○×○
NPM-TT2
× × ××○○
NPM-TT
× × ×××○
VM101
○ × ××○×
機種名
*1)
4ノズル
ヘッド
3ノズル
ヘッドV2
3ノズル
ヘッド
2ノズル
ヘッド
塗布
ヘッド
検査
ヘッド
NPM-WX
○○ ××××
NPM-WXS
○○ ××××
NPM-DX
○× ××××
NPM-D3
×× ×○○○
NPM-D2
×× ×○○○
NPM-D
×× ×○○○
NPM
×× ×○○○
NPM-W2
×○ ××○○
NPM-W2S
×○ ××××
NPM-W
×○ ○×○○
NPM-TT2
×○ ○×××
NPM-TT
×× ○×××
VM101
○× ××××
