NPM- TT2 EJM1EJ-SF-01N-05 1-1 -5 Y 軸リニアモーター X 軸リニアモーター Y軸上段固定子 ( 磁石 ) Y 軸下段固定子 ( 磁石 ) 心臓ペースメーカーを 使用している人は、リ ニアモーターに近づか ない ( けがのおそれ ) リニアモーターを分解 しない ( 固定子 : 磁石の強力な吸引力による、 けがのおそれ ) リニアモーターの可動 子に触れないように注 意する ( やけどのおそれ ) ●可動…
NPM-TT2 EJM1EJ-SF-01N-05
ON
OFF
ON
OFF
OFF ON
可動部内に身体を入れるときは次のことを守る
(感電のおそれ/可動部が動くことによる、けがのおそれ)

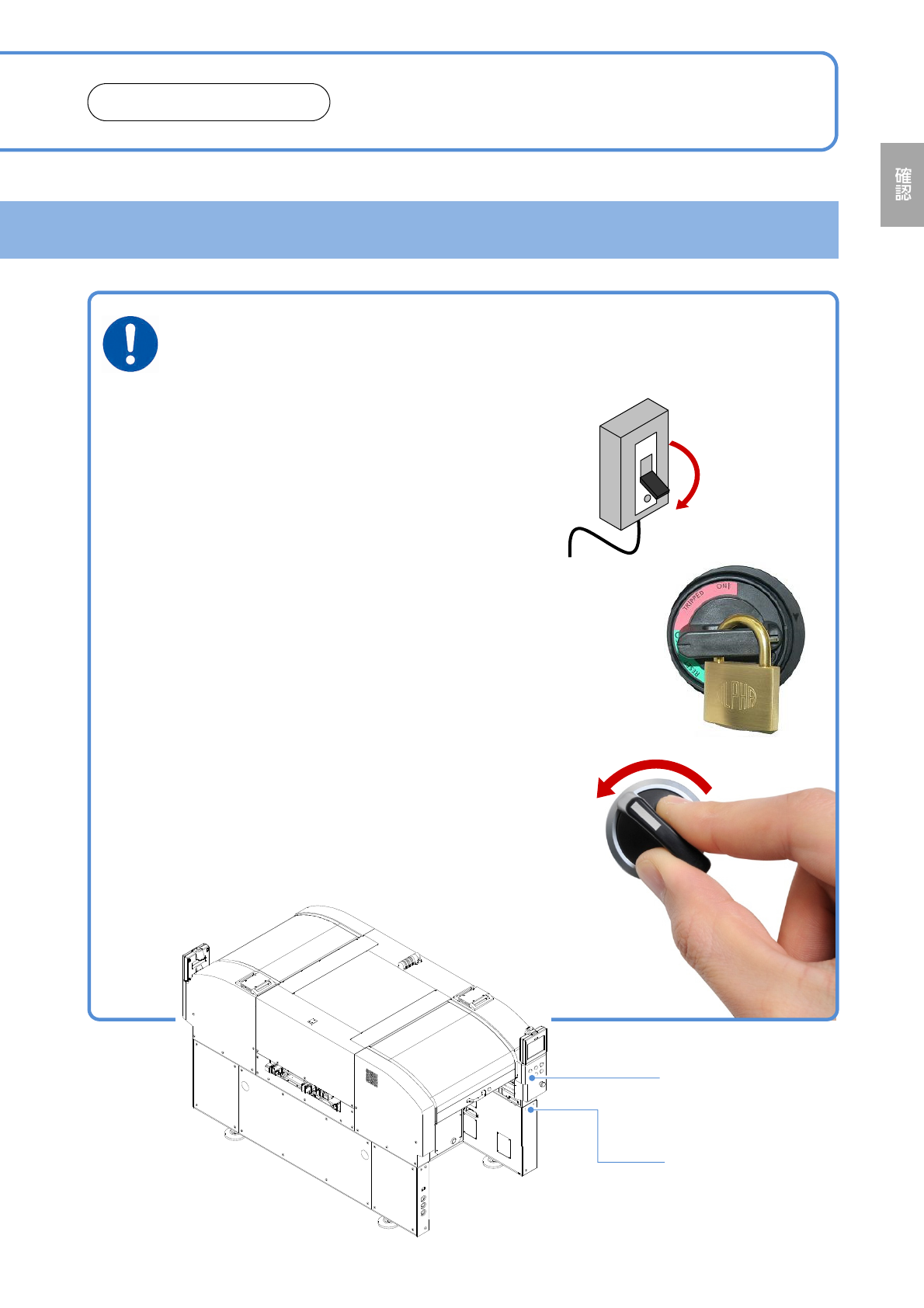

1-1-4
サーボスイッチ
(前側・後側2か所)
主電源スイッチ
(前側1か所)
必ずお守りください
それぞれの作業内容に合わせて、対応してください。
●制御BOXなどのメンテナンスをするとき
→設備を接続している工場側のブレーカーをOFFに
する。
●定期点検や消耗パーツ、センサーなどの制御部品、
ヘッドユニットなどを交換をするとき
→主電源スイッチをOFFにし、錠をかける。
●機種切り替えをするとき、日常点検をするとき、
ノズルチェンジャーにノズルを取り付けるとき、
基板をコンベヤーに載せる/取り除くとき、本体
内部のメンテナンスをするとき
→作業をする側のサーボスイッチをOFFにし、
安全カバーを開く
NPM-TT2 EJM1EJ-SF-01N-05

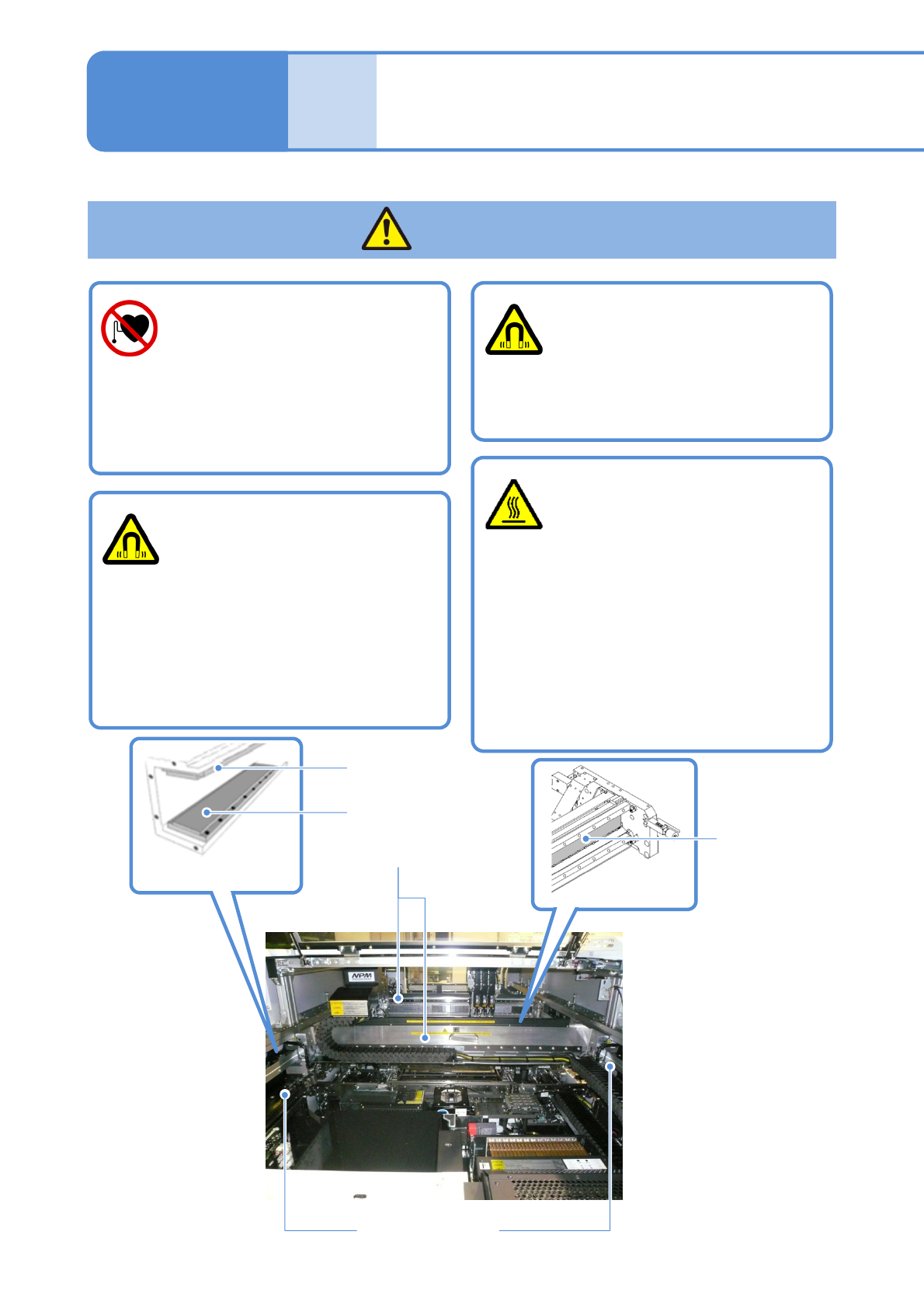

1-1-5
Y軸リニアモーター
X軸リニアモーター
Y軸上段固定子
(磁石)
Y軸下段固定子
(磁石)
心臓ペースメーカーを
使用している人は、リ
ニアモーターに近づか
ない
(けがのおそれ)
リニアモーターを分解
しない
(固定子:磁石の強力な吸引力による、
けがのおそれ)
リニアモーターの可動
子に触れないように注
意する
(やけどのおそれ)
●可動子は高温になります。
(25℃環境下で80 ℃、35 ℃環境下
で90℃)
●運転を停止した後も、室温に低下
するまで3時間以上かかることがあ
ります。
作業中は、金属類を身
につけたり、近づけた
りしない
(リニアモーターの強力な磁力で起こ
る引き込まれや手挟みなどによる、
けがのおそれ)
●ピアス、ネックレス、時計、工具
など
リニアモーターの取り扱いで、守っていただきたいことです。
X軸固定子
(磁石)
●左右2か所
●前後2か所
安全上のご注意 ３
1-1
危険
NPM-TT2 EJM1EJ-SF-01N-05

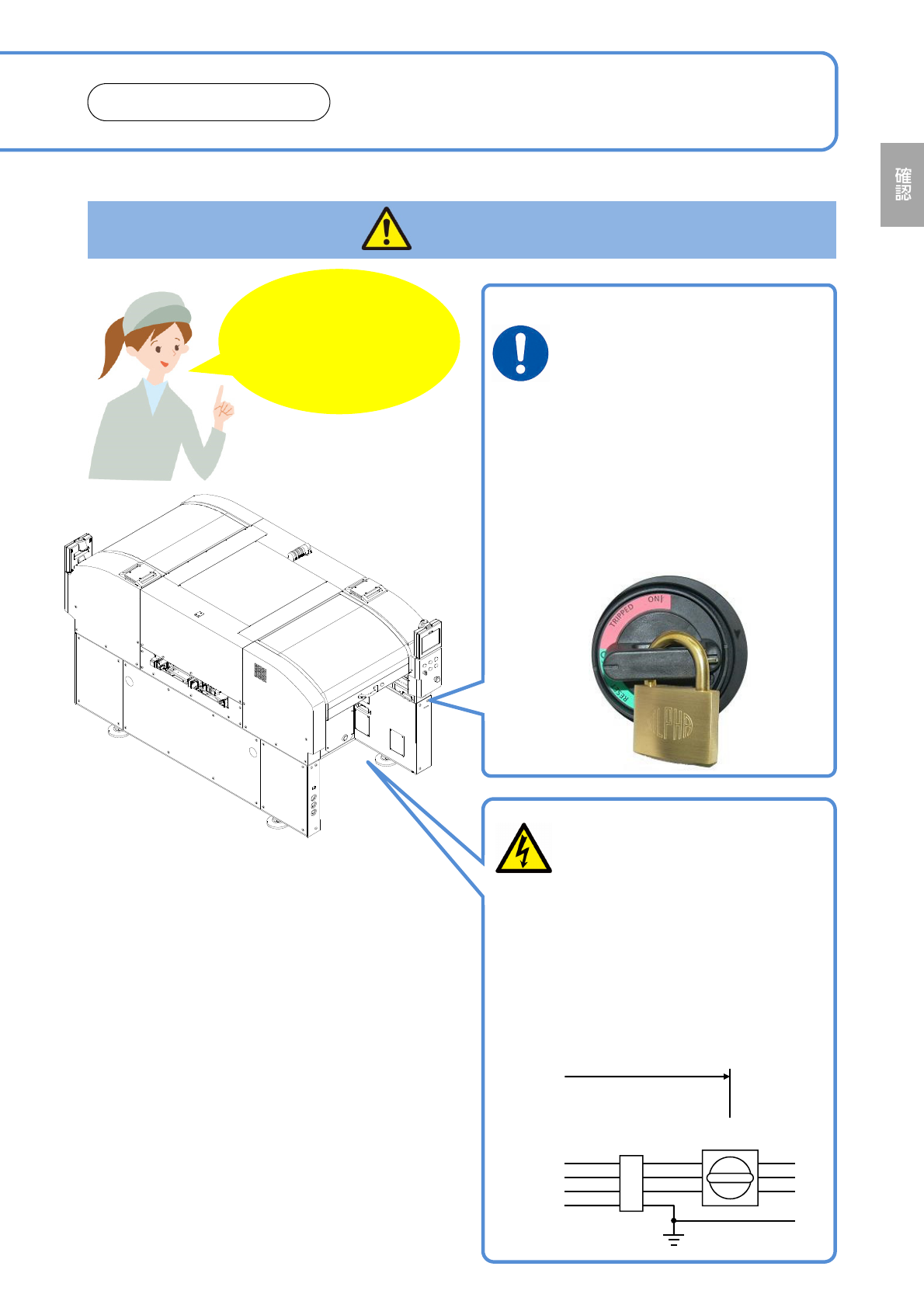

1-1-6
メンテナンスのときは、
主電源を切る
(けがや感電のおそれ)
●主電源を切ると、空圧源も連動し
て遮断されます。
●主電源スイッチは、南京錠で施錠
してください。
●メンテナンス作業中は保守作業中
注意札を貼り付けててください。
1次ライン
(電源が供給され続ける)
L1
L2
L3
PE
メイン
ターミナル
主電源スイッチ
メンテナンスのときは、
1次ラインまでの感電
に注意する
(感電のおそれ)
●主電源がOFFでも、主電源の1次
ラインまでは電源が供給されてい
ます。
必ずお守りください
警告
けがや感電
などを防ぐ
ために…
