NPM- TT2 EJM1EJ-MB-11M-02 装着ヘッドの取り扱い方法を説明します。 使用工具 : トルクレンチ ( N510050388AA) 、ロングビット ( 六角対辺 5 mm 、 N5100 466 62AA ) 所要時間 :10 分 メンテナンス 編 11 - 1 11 - 1 -3 6 ヘッドを取り外す ヘッドとノズルチェンジャー の交換 2 3 ヘッドの取り外し コネクター が外れてい ることを確 認する ●ヘッド…
NPM-TT2 EJM1EJ-MB-11M-02
11-1-2
■軽量16ノズルヘッドの貼付ラベルについて
軽量16ノズルヘッドは2種類あり、貼付ラベルの色、表示が異なります。
軽量16ノズルヘッドV2 軽量16ノズルヘッド
背景色 緑色 青色
文字色 白色 白色
ラベル
外観
〔参考〕機種名と製品品番の対応表
LIGHT WEGHT 16-NOZZLE HEAD V2
LIGHT WEGHT 16-NOZZLE HEAD
機種名 製品品番
NPM
NM-EJM9B
NM-EJM9B -MA
NM-EJM9B -MD
NPM-D
NM-EJM1D
NM-EJM1D-MA
NM-EJM1D-MD
NPM-D2
NM-EJM5D
NM-EJM5D-MA
NM-EJM5D-MD
NPM-D3
NM-EJM6D
NM-EJM6D-MA
NM-EJM6D-MD
機種名 製品品番
NPM-W
NM-EJM2D
NM-EJM2D-MA
NM-EJM2D-MD
NPM-W2
NM-EJM7D
NM-EJM7D-MA
NM-EJM7D-MD
NPM-W2S NM-EJM5E
NPM-TT NM-EJM3D
NPM-TT2 NM-EJM1E
NPM-DX NM-EJM8D
NPM-WX NM-EJM9D
NPM-WXS NM-EJM2E
VM101 NM-EJM3E
NPM-TT2 EJM1EJ-MB-11M-02
装着ヘッドの取り扱い方法を説明します。
使用工具:トルクレンチ (N510050388AA)、ロングビット (六角対辺5 mm、N510046662AA) 所要時間:10分
メンテナンス
編
11-1
11-1-3
6
ヘッドを取り外す
ヘッドとノズルチェンジャー
の交換 2
3

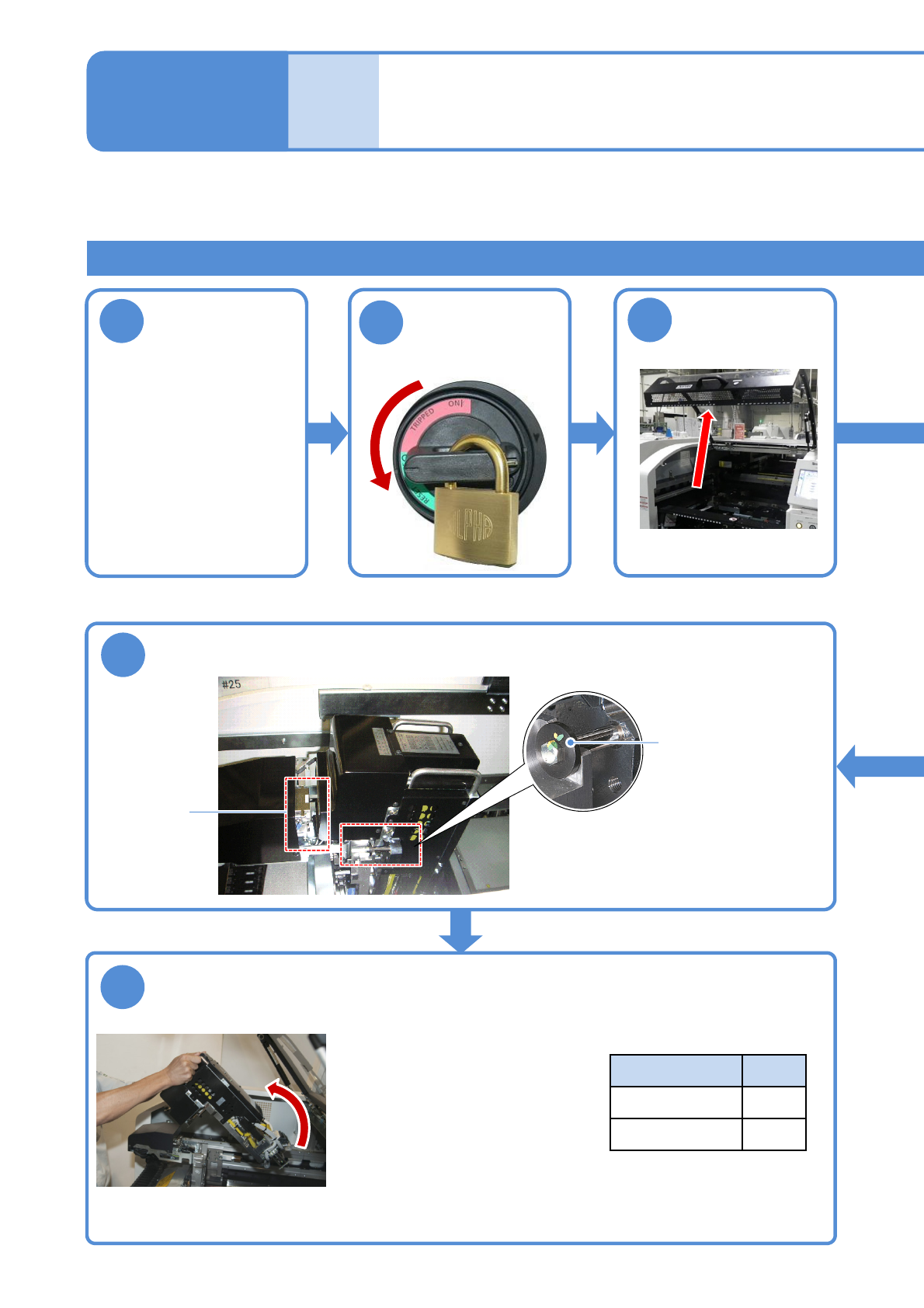

ヘッドの取り外し
コネクター
が外れてい
ることを確
認する
●ヘッドの上部を奥側に押し、傾けて作業
する。
●ヘッドストッパー部 (左右2か所) で、
ヘッドが設備内に落ちない構造になって
いる。
5
コネクターを外す
ヘッドストッパー
●ヘッド上部の取手を持ち、カ
バーなどとの干渉に注意しなが
ら引き上げる。
●取り外したヘッドは、ヘッドス
タンドなどに保管する
種類 質量
8ノズルヘッド
8.3 kg
3ノズルヘッド
8.6 kg
■各種ヘッドの質量
2
OFF
1
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
主電源スイッチ
をOFFにし、鍵
をかける
NPM-TT2 EJM1EJ-MB-11M-02
11-1-4
4

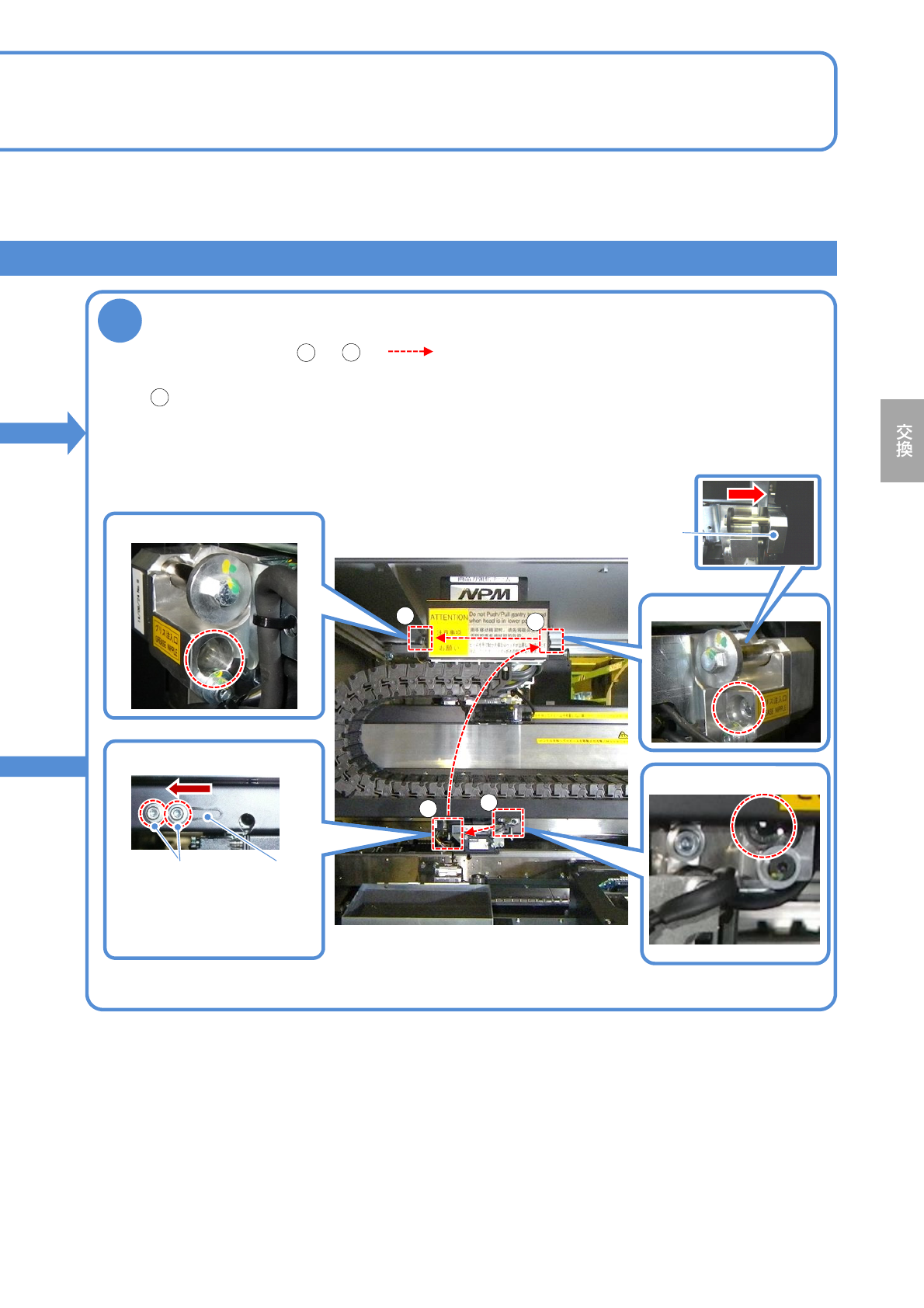

ヘッドの固定ボルトを取り外す
●シャッターを開き、ボルト
が見える位置にヘッドを移
動させる。
シャッター
緩める
● のヘッド右上部のボルトは、ヘッドユニットを奥側にスライドし、ボルトのネジ部が完
全に抜けたことを確認する。取り付け面が密着しているとネジ部がすべて抜けないことがあ
ります。
1
4
●固定ボルト(4か所)を ～ （ ）の順に取り外す。誤った手順で作業を実施する
と、固定ボルトおよびタップが破損するおそれがあります。
3
ヘッド右下部
1
ヘッド右上部
3
ヘッド左上部
4
ヘッド左下部
2
ヘッドユニット
