NPM-TT2 EJM1EJ-MB-11M-02
装着ヘッドの取り扱い方法を説明します。
使用工具:トルクレンチ (N510050388AA)、ロングビット (六角対辺5 mm、N510046662AA) 所要時間:10分
メンテナンス
編
11-1
11-1-3
6
ヘッドを取り外す
ヘッドとノズルチェンジャー
の交換 2
3
ヘッドの取り外し
コネクター
が外れてい
ることを確
認する
●ヘッドの上部を奥側に押し、傾けて作業
する。
●ヘッドストッパー部 (左右2か所) で、
ヘッドが設備内に落ちない構造になって
いる。
5
コネクターを外す
ヘッドストッパー
●ヘッド上部の取手を持ち、カ
バーなどとの干渉に注意しなが
ら引き上げる。
●取り外したヘッドは、ヘッドス
タンドなどに保管する
種類 質量
8ノズルヘッド
8.3 kg
3ノズルヘッド
8.6 kg
■各種ヘッドの質量
2
OFF
1
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
主電源スイッチ
をOFFにし、鍵
をかける
NPM-TT2 EJM1EJ-MB-11M-02
11-1-4
4
ヘッドの固定ボルトを取り外す
●シャッターを開き、ボルト
が見える位置にヘッドを移
動させる。
シャッター
緩める
● のヘッド右上部のボルトは、ヘッドユニットを奥側にスライドし、ボルトのネジ部が完
全に抜けたことを確認する。取り付け面が密着しているとネジ部がすべて抜けないことがあ
ります。
1
4
●固定ボルト(4か所)を ～ （ ）の順に取り外す。誤った手順で作業を実施する
と、固定ボルトおよびタップが破損するおそれがあります。
3
ヘッド右下部
1
ヘッド右上部
3
ヘッド左上部
4
ヘッド左下部
2
ヘッドユニット
NPM-TT2 EJM1EJ-MB-11M-02
11-1-5
メンテナンス
編
11-1
ヘッドとノズルチェンジャー
の交換 3

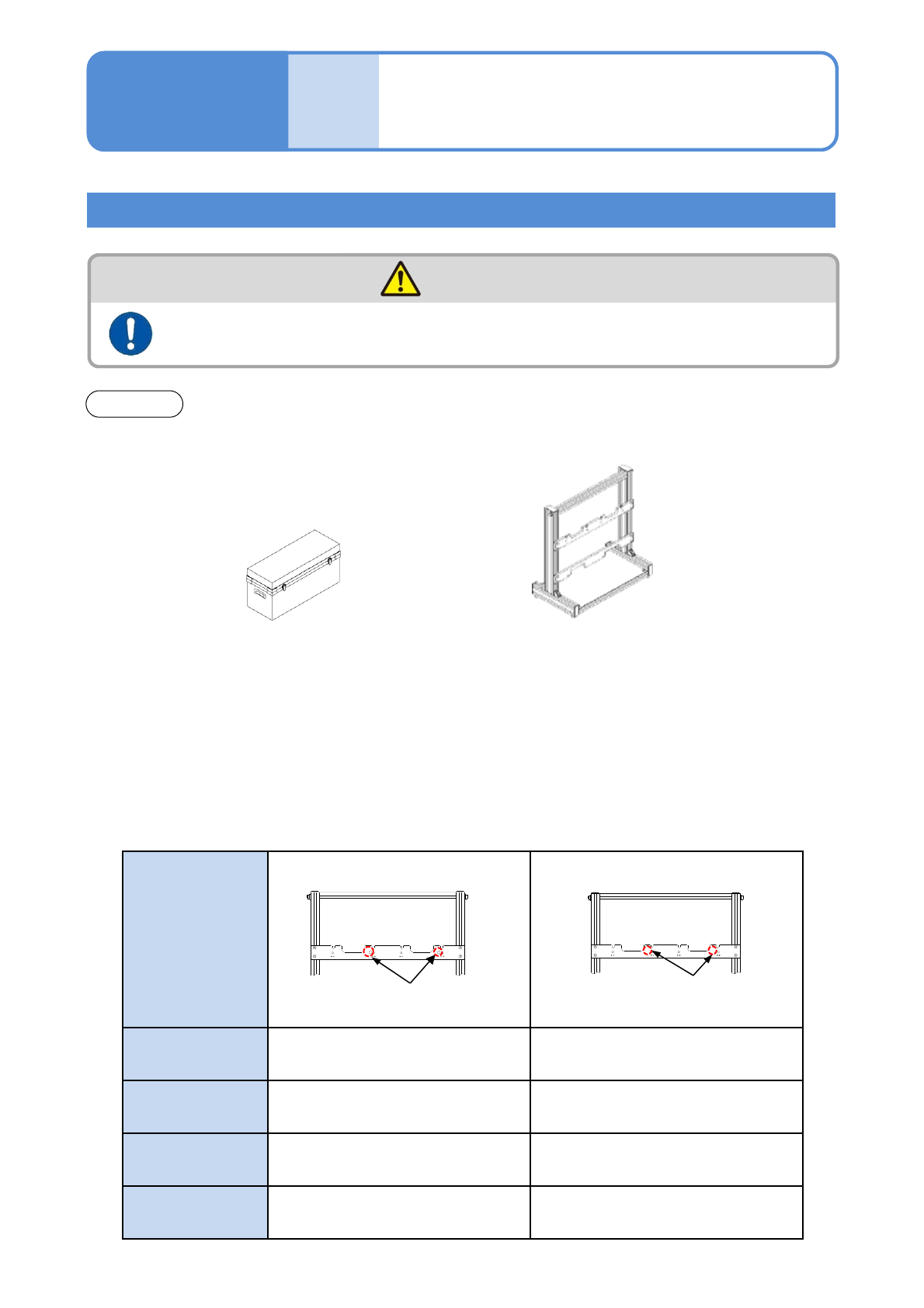

ヘッド仮置き時の注意事項
注意
ヘッドを持ち運ぶときは、取り扱いに注意する
(落下による、けがのおそれ/腰痛のおそれ)
お願い
ヘッドを仮置きするための、交換用作業台 (高さ0.9 m~1.2 m) をお客様にてご用意ください。
取り外したヘッドは、ヘッドスタンドまたはヘッド収納箱（左下図）で保管してください。
◆ヘッド収納箱
品番:MTKA009253AA
◆ヘッドスタンド
品番:N610124224AB
軽量8ノズルヘッドと４ノズルヘッドの仮置きには、必ずヘッドスタンド品番:610124224AB）を
ご使用ください。
(品番はヘッドスタンドの銘板に記載されています）
ヘッドスタンドには、軽量8ノズルヘッド、４ノズルヘッド、3ノズルヘッドV2が使用できるものと、
できないものがあります。
現品での判別は下表を参考にしてください。
スタンド外観
Φ10 mm穴 ｘ 2ヶ所 有
Φ10 mm穴なし
軽量16ノズル
ヘッドV2
○（使用可） ○（使用可）
軽量8ノズル
ヘッド
○（使用可） Ｘ（使用不可）
4ノズルヘッド
○（使用可） Ｘ（使用不可）
3ノズルヘッドV2 ○（使用可） Ｘ（使用不可）
φ10mm穴(2ヶ所) 有り
穴なし
