NPM- TT2 EJM1EJ-MB-11M-02 所要時間 :10 分 ( ヘッドの取り付けだけ にかかる時間 ) ヘッドの取り付け 1 11 - 1 -7 メンテナンス 編 11 - 1 ヘッドとノズルチェンジャー の交換 4 3 2 OFF 1 トレイフィーダー、 または交換台車を 取り外す ●トレイフィーダーのとき ( → P.14-8) ●交換台車のとき ( → P.3-2) 主電源スイッチ を OFF にし、鍵 をかける 5…
NPM-TT2 EJM1EJ-MB-11M-02
11-1-6
NPM-TT2 EJM1EJ-MB-11M-02

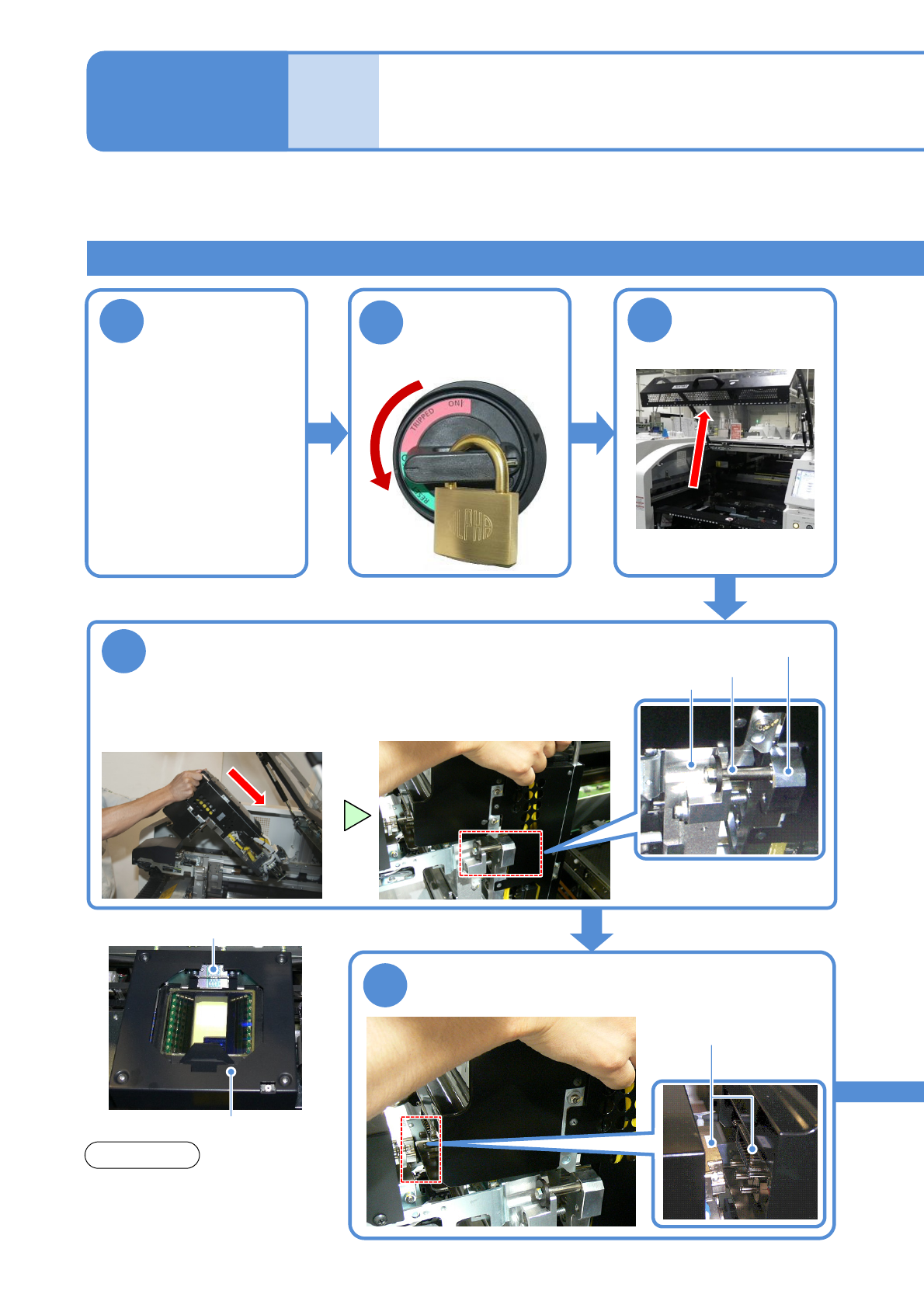

所要時間:10分(ヘッドの取り付けだけにかかる時間)
ヘッドの取り付け 1
11-1-7
メンテナンス
編
11-1
ヘッドとノズルチェンジャー
の交換 4
3
2
OFF
1
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
主電源スイッチ
をOFFにし、鍵
をかける
5
4
お願い
8ノズルヘッド、または3ノズルヘッ
ドでBGA、CSPを装着するときは、
マルチ認識カメラユニットに側方照
明が取り付いていることを確認して
ください。
側方照明
マルチ認識カメラユニット
ヘッドプレート
●ヘッドストッパー
：左右2か所
ヘッドストッパー
●ヘッド上部の取手を持ち、カバーとの干渉に注意しながら
ヘッドストッパーをＸ軸プレートに引っかける。
●取り付け面に異物がないことを、事前に確認する。
Ｘ軸プレート
ヘッドを取り付ける
ヘッドを手前に引き寄せ、コネクターを挿入
する
コネクター
NPM-TT2 EJM1EJ-MB-11M-02
11-1-8
6
ヘッドを固定ボルトで仮締めする
●ロングビットを使って、固定ボルト(4か所）を ～ ( ）の順に仮締めする。
●固定ボルト 、 の仮締めを行うときは、コネクターを接続した状態でヘッドをヘッドプ
レートに押し付けながら締める。
●誤った手順で作業を実施すると、固定ボルトおよびタップが破損するおそれがあります。
1
4
ロングビット
手順
へ
7
1
2
●ボルトが見える位置にヘッ
ドを移動させる。
シャッター
●ボルトを固定後に、シャッ
ターを閉じる。
締める
ヘッド右下部
1
ヘッド右上部
3
ヘッド左上部
4
ヘッド左下部
2
