NPM- TT2 EJM1EJ-MB-11 M-02 11 - 1 -9 メンテナンス 編 11 - 1 ヘッドとノズルチェンジャー の交換 5 ヘッドの取り付け 2 10 8 9 7 ヘッドを固定ボルトで本締めする ●ロングビット、トルクレンチを使って、固定ボル ト (4 か所 ) を～（ ） の 順に、下記の締め付けトルク規格値で本締めする 。 ●誤った手順で作業を実施すると、固定ボルトおよ びタップが破損するおそれ があります。 …
NPM-TT2 EJM1EJ-MB-11M-02
11-1-8
6

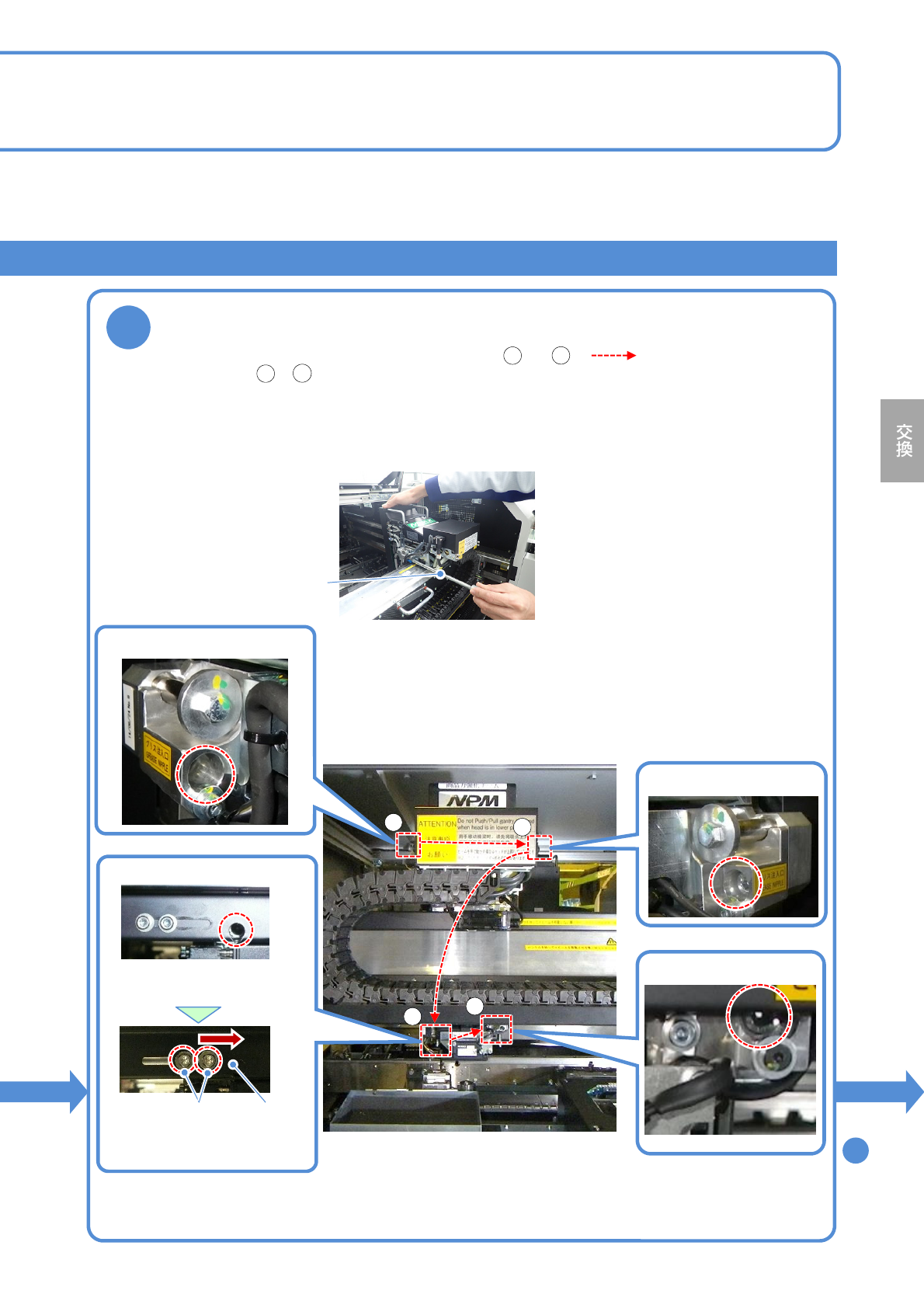

ヘッドを固定ボルトで仮締めする
●ロングビットを使って、固定ボルト(4か所）を ～ ( ）の順に仮締めする。
●固定ボルト 、 の仮締めを行うときは、コネクターを接続した状態でヘッドをヘッドプ
レートに押し付けながら締める。
●誤った手順で作業を実施すると、固定ボルトおよびタップが破損するおそれがあります。
1
4
ロングビット
手順
へ
7
1
2
●ボルトが見える位置にヘッ
ドを移動させる。
シャッター
●ボルトを固定後に、シャッ
ターを閉じる。
締める
ヘッド右下部
1
ヘッド右上部
3
ヘッド左上部
4
ヘッド左下部
2
NPM-TT2 EJM1EJ-MB-11M-02
11-1-9
メンテナンス
編
11-1
ヘッドとノズルチェンジャー
の交換 5
ヘッドの取り付け 2
10
8
9
7

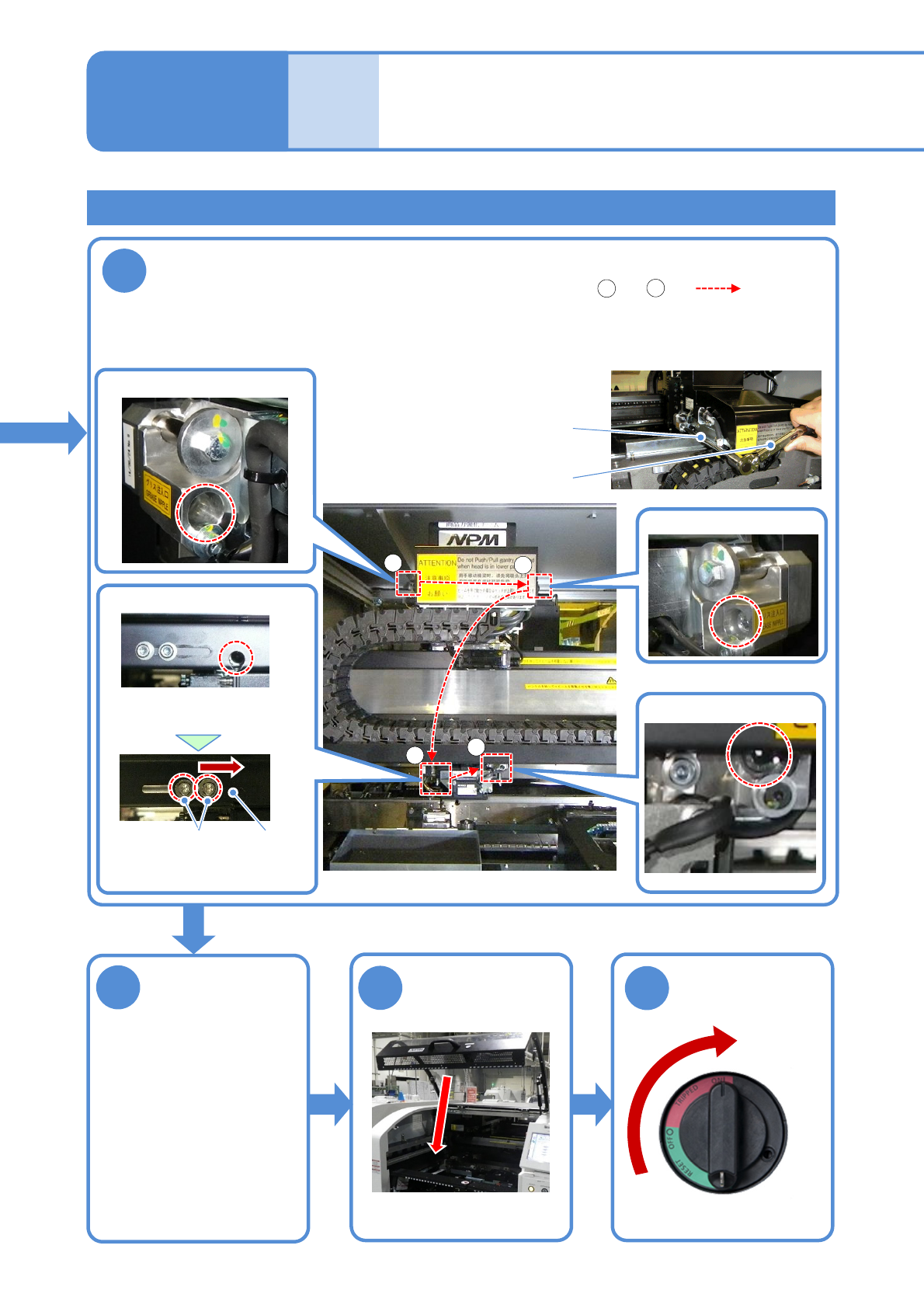

ヘッドを固定ボルトで本締めする
●ロングビット、トルクレンチを使って、固定ボルト(4か所)を～（ ）の
順に、下記の締め付けトルク規格値で本締めする。
●誤った手順で作業を実施すると、固定ボルトおよびタップが破損するおそれがあります。
●締め付けトルク規格値：9.8 ±0.5 Nꞏm
1
4
トルクレンチ
ロングビット
●ボルトが見える位置にヘッ
ドを移動させる。
シャッター
●ボルトを固定後に、シャッ
ターを閉じる。
締める
ヘッド右下部
1
ヘッド右上部
3
ヘッド左上部
4
ヘッド左下部
2
ON
鍵を外して
ノズルチェン
ジャーを交換する
●取り付けたヘッドに対応す
るノズルチェンジャーに交
換する。
NPM-TT2 EJM1EJ-MB-11M-02
11-1-10
STEP
項目 動作 参照
STEP2
ヘッド/面補正Z 高さ計測 (→P.13-1-2、13-4)
STEP3
ジグステーション
スキャン位置 (→P.13-1-2、13-10)
ノズルチェンジ高さ (→P.13-1-2、13-10)
ヘッドオフセット (→P.13-1-2、13-10)
精度検証
装着精度 反映 (→P.13-1-2、13-15)
装着精度 検証 (→P.13-1-2、13-15)
ヘッド交換したら、必ずキャリブレーションと精度検証をしてください。
キャリブレーション
