NPM- TT2 EJM1EJ-MB-11 M-02 1 1-2-1 -3 モード の切り 替え メンテナンス 編 11 - 2 - 1 前側・後側トレイフィーダー仕様のとき 2 シングルレーンモードへの 切り替え 2 12 12 + (電源を切る表示がされる) 主電源スイッチ OFF 11 + ( 基板ホルダーが下降する ) メッセージを確認して 11 13 OFF
NPM-TT2 EJM1EJ-MB-11M-02
基板下受けブロック
11-2-1-2
8
10
7
9
安全カバーを閉じる

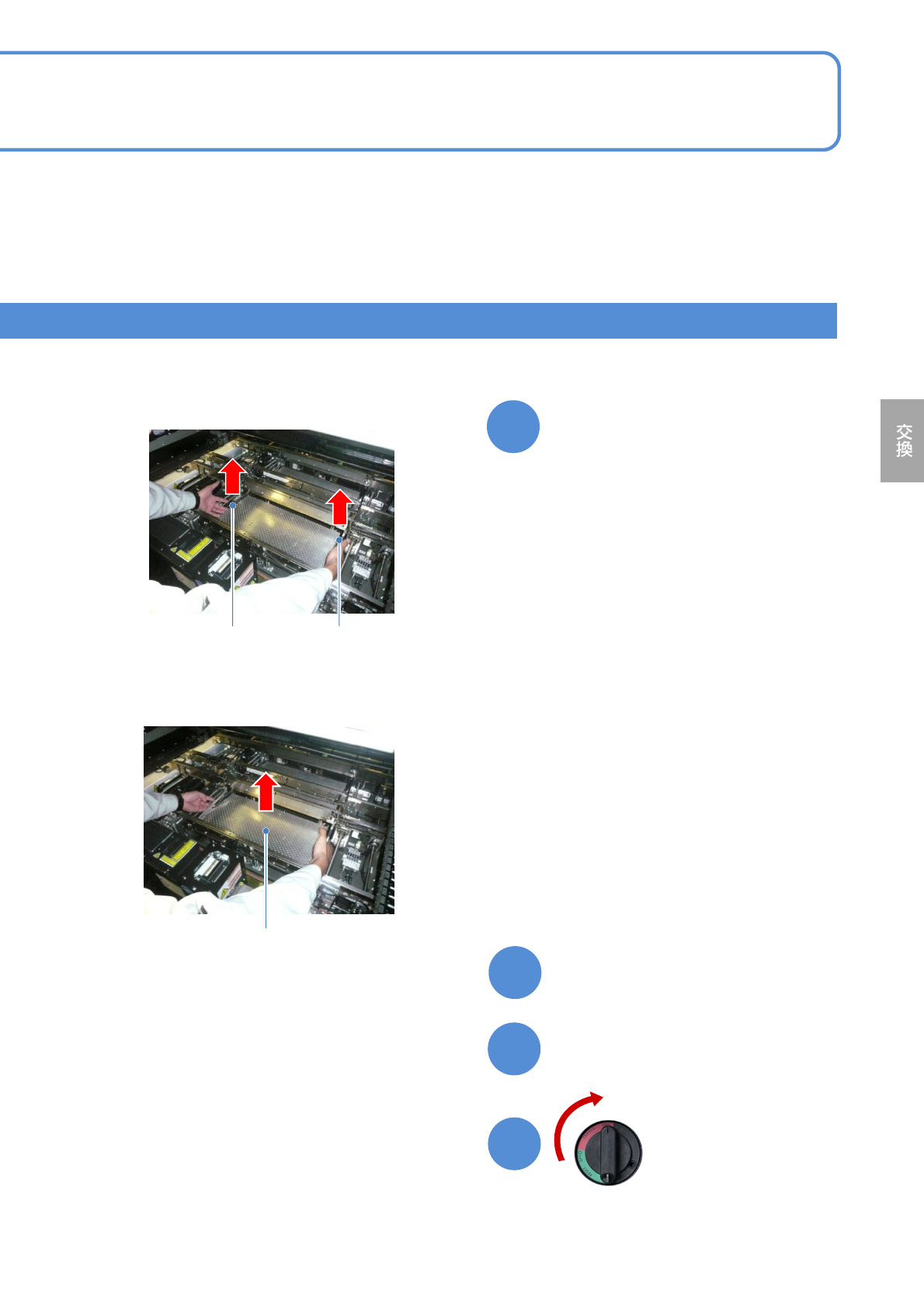

基板下受けブロックを取り外す
(レーン1、レーン2とも)
トレイフィーダーを取り付ける
(→P.14-8)
主電源スイッチON
ON
②基板下受けブロックを引き抜く。
①操作側から、左右のレバーを持ち上げる。
取り出しレバー
取り出しレバー
●両手で上方向にゆっくり取り外す。
●マルチ認識カメラ(LED照明上) にご
みを落としたり、ぶつけたりしな
い。
NPM-TT2 EJM1EJ-MB-11M-02
11-2-1-3
モード
の切り
替え
メンテナンス
編
11-2-1
前側・後側トレイフィーダー仕様のとき 2

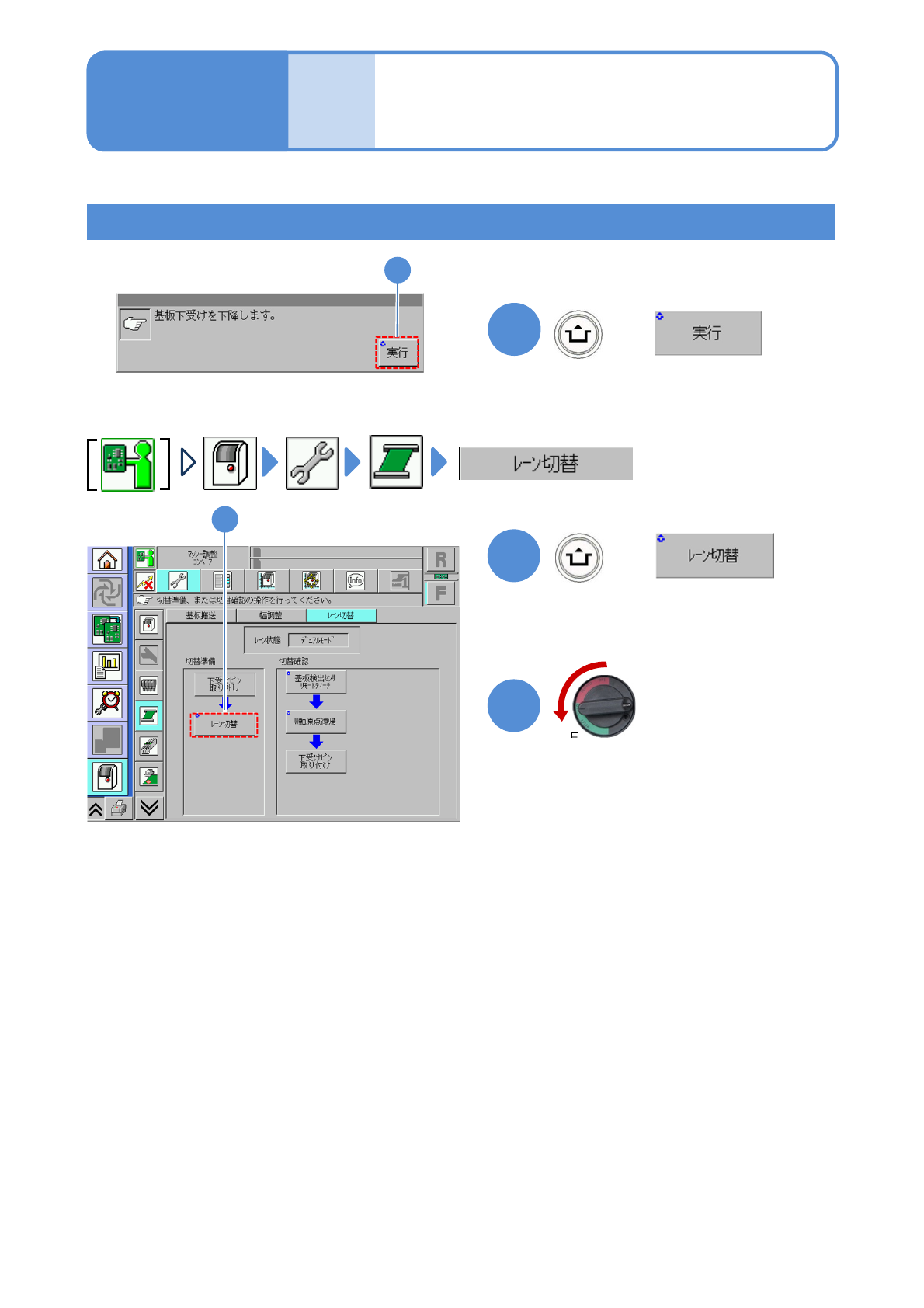

シングルレーンモードへの
切り替え 2
12
12
+
(電源を切る表示がされる)
主電源スイッチOFF
11
+
(基板ホルダーが下降する)
メッセージを確認して
11
13
OFF
NPM-TT2 EJM1EJ-MB-11M-02
11-2-1-4
