NPM- TT2 EJM1EJ-MB-12M-04 12-1 -2 8 ベルトを取り外す ●手前に引き抜くように取り外す。 ●廃棄するときは、ニッパーなどで 切って取り外す。 ベルト ■各レーン 6 本 可動側 固定側 可動側 固定側 レーン 1 側 レーン 2 側 手順 へ 9 7 プレートのねじを緩め、プレートをずらす ● ねじ (6 本 ) プレート プレート ●プレートの取り外しは行わない。
NPM-TT2 EJM1EJ-MB-12M-04
基板搬送コンベヤーの
搬送ベルトの交換 １

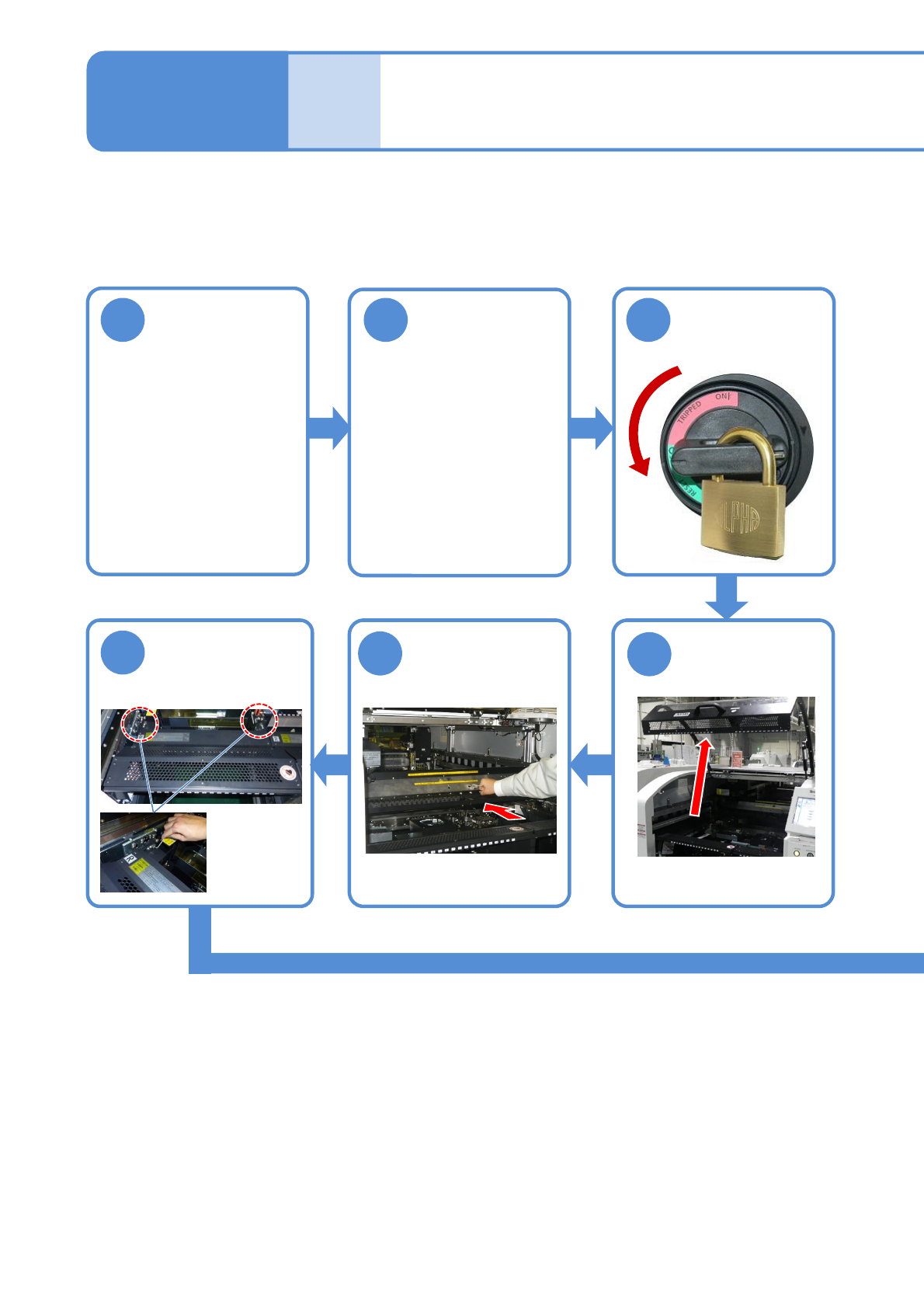

基板搬送コンベヤーの搬送ベルトの交換方法を前側の作業で説明します。
使用工具：六角レンチ(2 mm) 所要時間：30 ~ 60 分
メンテナンス編
12-1
12-1-1
1 2
コンベヤー幅を
150 mmにする
(作業性をよくする
ため)
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
3
主電源スイッチを
OFFにし、鍵をか
ける
OFF
4
5
X軸を奥へ押す
6
●ねじ:M4
2か所
フィーダーテーブ
ルカバーを取り外
す(→P.3-3)
(→『操作編』P.2-5-4)
NPM-TT2 EJM1EJ-MB-12M-04
12-1-2
8
ベルトを取り外す
●手前に引き抜くように取り外す。
●廃棄するときは、ニッパーなどで
切って取り外す。
ベルト
■各レーン6本
可動側
固定側
可動側
固定側
レーン1側
レーン2側
手順
へ
9
7
プレートのねじを緩め、プレートをずらす
●ねじ(6本)
プレート プレート
●プレートの取り外しは行わない。
NPM-TT2 EJM1EJ-MB-12M-04
12-1-3
基板搬送コンベヤーの
搬送ベルトの交換 ２
メンテナンス編
12-1
■各レーン6本
レーン1側
レーン2側

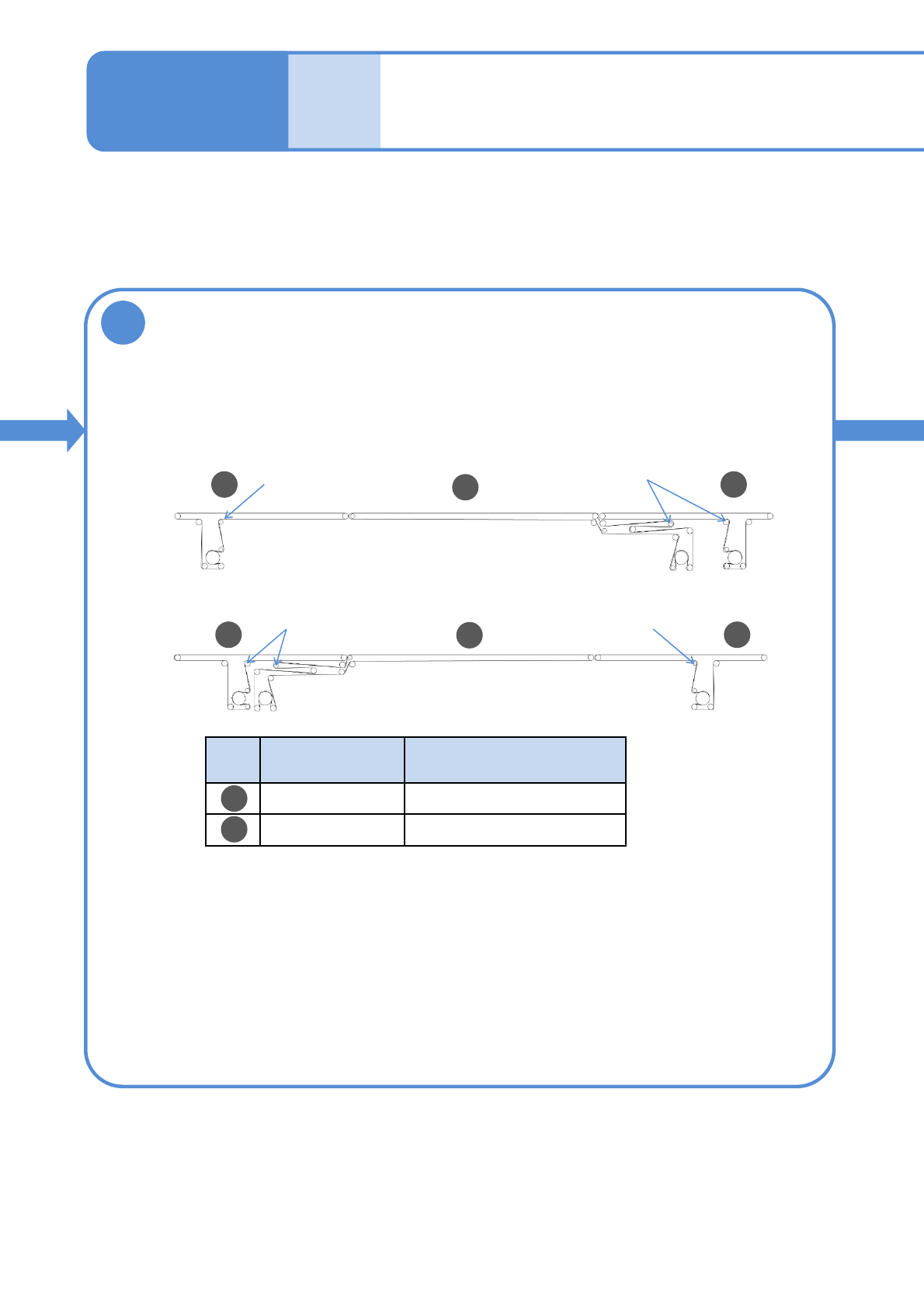

9
新しいベルトを取り付ける
番号
ベルトの長さ
[mm]
品番
1050 MTNK002604AA
1980 MTNK002584AA
A
B
●事前にテンションプーリーのねじを緩める。(各3か所)
●ベルトの表面、裏面について
表面: 文字印刷なし
裏面: 文字印刷あり
●ベルトの表面が基板搬送面となるように、ベルトを取り付けてください。
テンションプーリー
テンションプーリー
A A
B
A A
B
テンションプーリー
テンションプーリー
