NPM- TT2 EJM1EJ-MB-12M-04 12-1 -3 基板搬送コンベヤーの 搬送ベルトの交換 ２ メンテナンス編 12-1 ■各レーン 6 本 レーン 1 側 レーン 2 側 9 新しいベルトを取り付ける 番号 ベルトの長さ [mm] 品番 1050 MTNK002604AA 1980 MTNK002584AA A B ●事前にテンションプーリーのねじを緩める。 ( 各 3 か所 ) ●ベルトの表面、裏面について 表面 :…
NPM-TT2 EJM1EJ-MB-12M-04
12-1-2
8
ベルトを取り外す
●手前に引き抜くように取り外す。
●廃棄するときは、ニッパーなどで
切って取り外す。
ベルト
■各レーン6本
可動側
固定側
可動側
固定側
レーン1側
レーン2側
手順
へ
9
7
プレートのねじを緩め、プレートをずらす
●ねじ(6本)
プレート プレート
●プレートの取り外しは行わない。
NPM-TT2 EJM1EJ-MB-12M-04
12-1-3
基板搬送コンベヤーの
搬送ベルトの交換 ２
メンテナンス編
12-1
■各レーン6本
レーン1側
レーン2側
9
新しいベルトを取り付ける
番号
ベルトの長さ
[mm]
品番
1050 MTNK002604AA
1980 MTNK002584AA
A
B
●事前にテンションプーリーのねじを緩める。(各3か所)
●ベルトの表面、裏面について
表面: 文字印刷なし
裏面: 文字印刷あり
●ベルトの表面が基板搬送面となるように、ベルトを取り付けてください。
テンションプーリー
テンションプーリー
A A
B
A A
B
テンションプーリー
テンションプーリー
NPM-TT2 EJM1EJ-MB-12M-04
12-1-4
ベルトテンション
を調整する
(→ P.6-5)
10

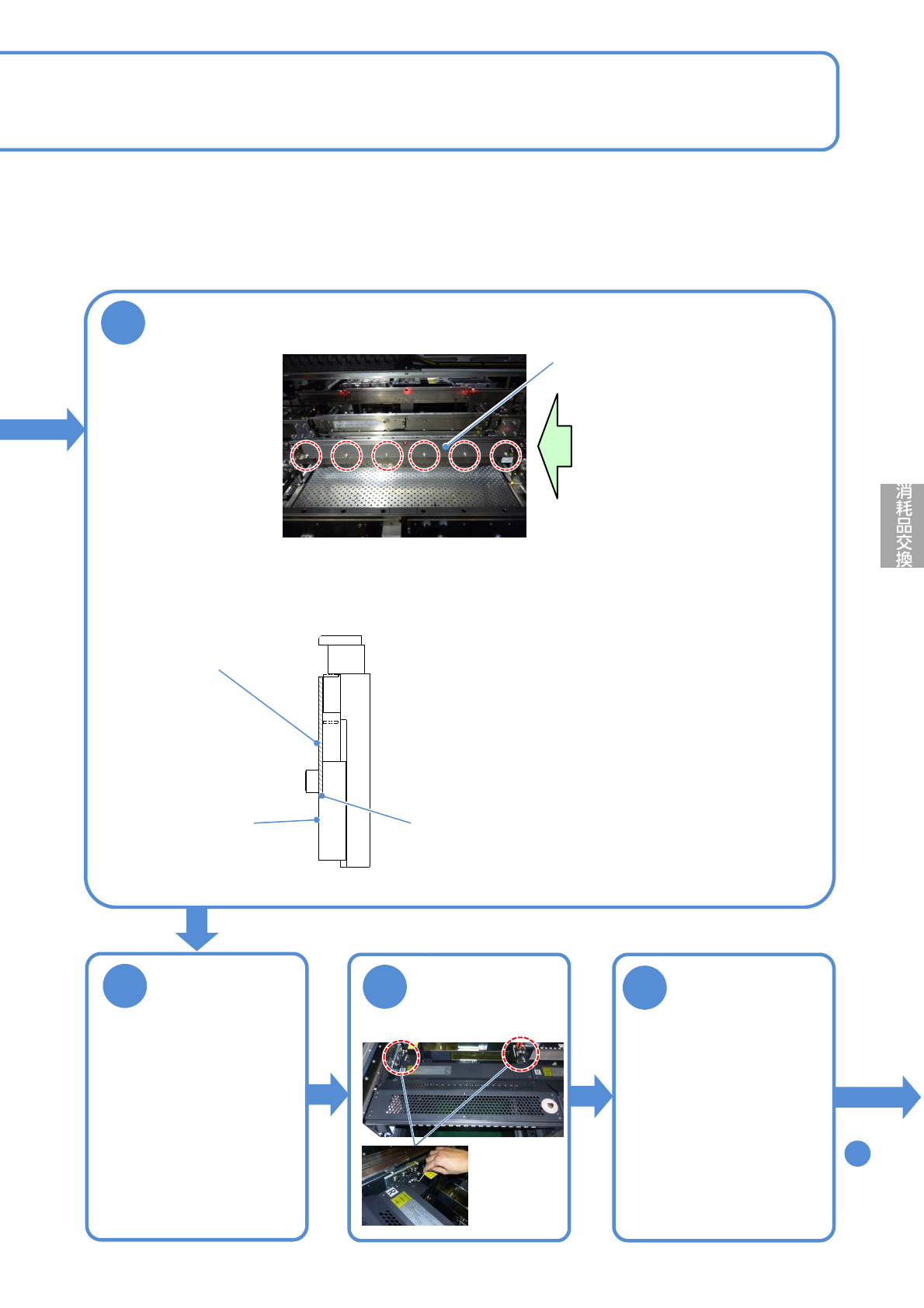

プレートを固定する
●ねじ(6本)
プレート
■矢印方向から見た図
プレート
B面 A面
●プレートをA面の段差に押し当て、B面と平行
となるように取り付ける。
●ねじ:M4
2か所
フィーダーテーブ
ルカバーを取り付
ける(→P.3-3)
手順
へ
14
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
11
12
13
