NPM- TT2 EJM1EJ-MB-12M-04 12-2 -2 8 新しいベルトを取り付ける ベルトの長さ [mm] 品番 1573 N510062788AA ●事前にテンションプーリーのねじを緩める。 ( 各 1 か所 ) ■各レーン 2 本 レーン 1 側 レーン 2 側 テンションプーリー ●ベルトの表面、裏面について 表面: 文字印刷なし 裏面: 文字印刷あり ●ベルトの表面が基板搬送面となる ように、ベルトを取り付け てく…
NPM-TT2 EJM1EJ-MB-12M-04
12-2-1

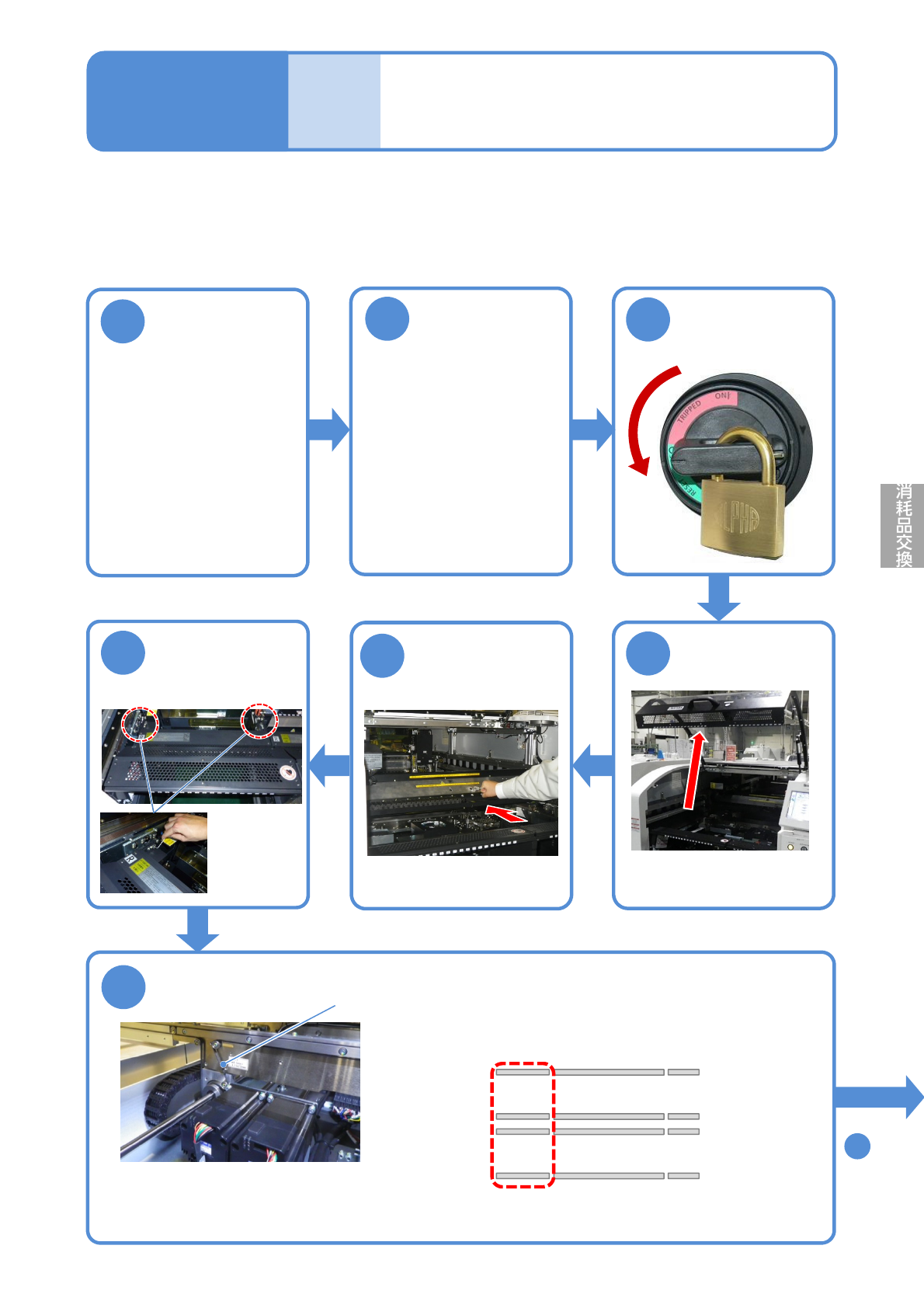

1
2
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダー のとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
(→『操作編』P.2-5-4)
3
主電源スイッチを
OFFにし、鍵をか
ける
OFF
4
5
X軸を奥へ押す
6
●ねじ:M4
2か所
■各レーン2本
可動側
固定側
可動側
固定側
レーン1側
レーン2側
フィーダーテーブ
ルカバーを取り外
す(→P.3-3)
延長コンベヤー (オプション)
の搬送ベルトの交換 １
下流工程に延長コンベヤーがあるときの交換方法を前側の作業で説明します。
使用工具：六角レンチ (2 mm) 所要時間：30 ~ 60分
メンテナンス編
12-2
手順
へ
8
7
ベルトを取り外す
●手前に引き抜くように取り外す。
●廃棄するときは、ニッパーなどで
切って取り外す。
ベルト
コンベヤー幅を
150 mmにする
(作業性をよくする
ため)
NPM-TT2 EJM1EJ-MB-12M-04
12-2-2
8
新しいベルトを取り付ける
ベルトの長さ [mm] 品番
1573 N510062788AA
●事前にテンションプーリーのねじを緩める。(各1か所)
■各レーン2本
レーン1側
レーン2側
テンションプーリー
●ベルトの表面、裏面について
表面: 文字印刷なし
裏面: 文字印刷あり
●ベルトの表面が基板搬送面となるように、ベルトを取り付けてください。
ベルトテンション
を調整する
(→ P.6-5)
●ねじ:M4
2か所
フィーダーテーブ
ルカバーを取り付
ける(→P.3-3)
延長コンベヤー (オプション)
の搬送ベルトの交換 2
メンテナンス編
12-2
テンションプーリー
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
9
10
11
NPM-TT2 EJM1EJ-MB-12M-04
12-2-3

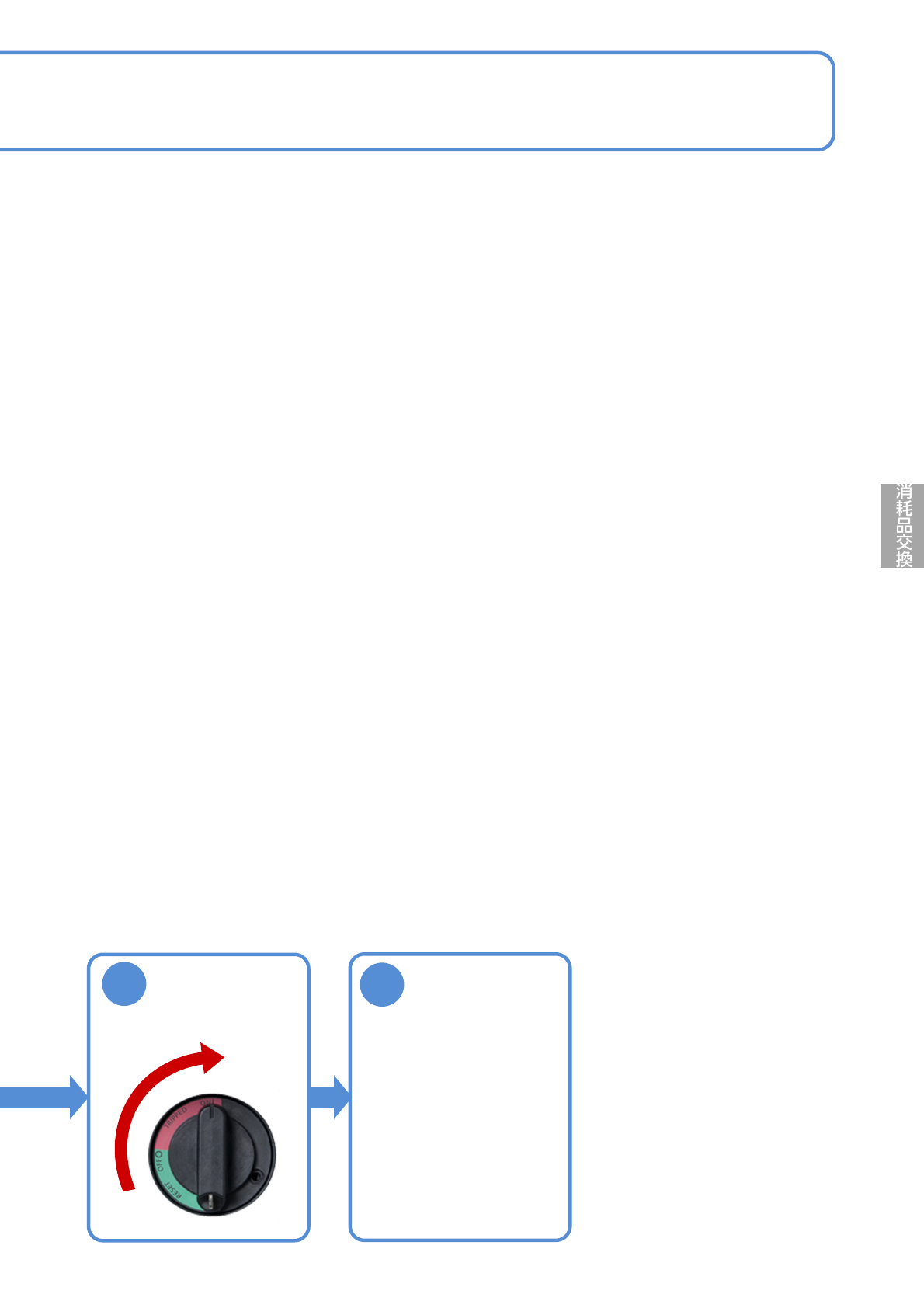

基板搬送を確認す
る
(→『操作編』P.5-2-8)
鍵を外して
ON
12
13
