N7201A653J - 第281页
NPM- TT2 EJM1EJ-MB-12M-04 12-3 -4
NPM-TT2 EJM1EJ-MB-12M-04
CPUボードのバッテリー交換
バッテリーの交換 ２
12-3-3
メンテナンス編
12-3
●使用期間内に電圧低下が発生した時は、当社にご連絡ください。
NPM-TT2 EJM1EJ-MB-12M-04
12-3-4
NPM-TT2 EJM1EJ-MB-12M-04

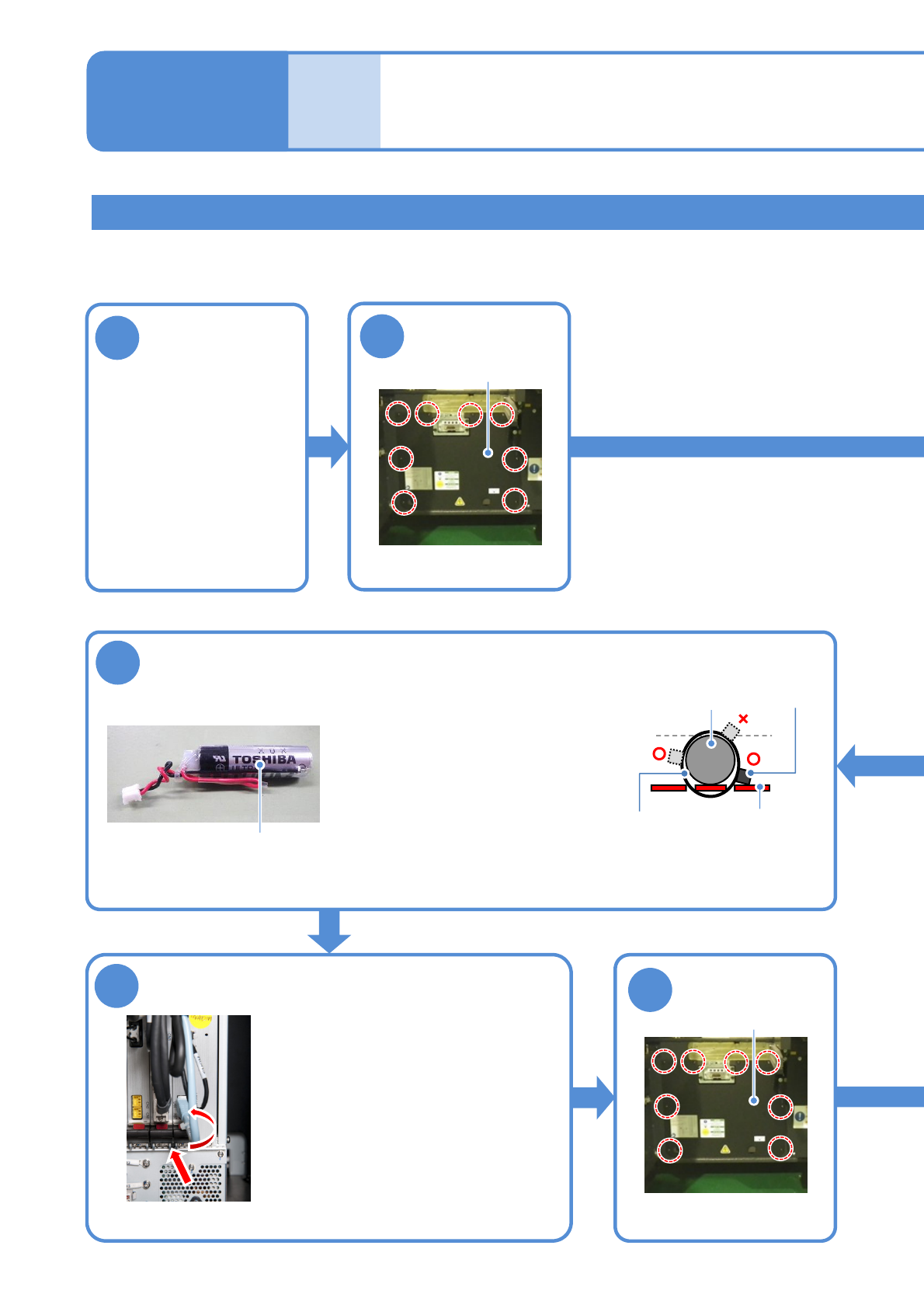

NCIOボードのバッテリー交換
バッテリーの交換 ３
6
使用工具：プラスドライバー 所要時間：30分
●作業は2時間以内で行ってください。
●ボードを差し込み、上下のレ
バーを内側に引き上げてセット
する。
●ケーブルを接続する。
●ねじ(2本)の
締め付けトルク:240 ±20 cNꞏm
5
新しいバッテリーと交換する
NCIOボードを取り付ける
■接続断面図
12-3-5
7
1
2
カバーを取り外す
●ねじ(8本)
(前側)
カバーを取り付け
る
●ねじ(8本)
(前側)
前側のトレイ
フィーダー、また
は交換台車を取り
外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
●交換バッテリーは
N610156136AA相当品を使用。
●結束バンド (幅2.5 mm以下で
難燃グレードUL94V-0相当、
2か所) で、バッテリーをボー
ドに固定する。
●コネクターを接続する。
バッテリー
メンテナンス編
12-3
結束バンド NCIOボード
バッテリー
結束部
●結束バンドの結束部が、バッテリーよりも上に出ないように結束
する。
●結束後、余った部分はニッパなどで切断する。
カバー
カバー
