NPM- TT2 EJM1EJ-MB-12 M-04 NCIO ボード 3 ●ケーブルを外す。 ● NCIO ボードを固定してい るねじを外す。 ●ボード下部のレバーにある ボタン (PRESS) を押しな がらレバーを下げて、ボー ドを引き出す。 NCIO ボードを取り 外す 12-3 -6 ねじ (2 か所 ) 4 バッテリーを取り外す ●コネクターを外す。 ●結束バンド (2 か所 ) を切 断する。 結束バンド コネクター 押す…
NPM-TT2 EJM1EJ-MB-12M-04
NCIOボードのバッテリー交換
バッテリーの交換 ３
6
使用工具：プラスドライバー 所要時間：30分
●作業は2時間以内で行ってください。
●ボードを差し込み、上下のレ
バーを内側に引き上げてセット
する。
●ケーブルを接続する。
●ねじ(2本)の
締め付けトルク:240 ±20 cNꞏm
5
新しいバッテリーと交換する
NCIOボードを取り付ける
■接続断面図
12-3-5
7
1
2
カバーを取り外す
●ねじ(8本)
(前側)
カバーを取り付け
る
●ねじ(8本)
(前側)
前側のトレイ
フィーダー、また
は交換台車を取り
外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
●交換バッテリーは
N610156136AA相当品を使用。
●結束バンド (幅2.5 mm以下で
難燃グレードUL94V-0相当、
2か所) で、バッテリーをボー
ドに固定する。
●コネクターを接続する。
バッテリー
メンテナンス編
12-3
結束バンド NCIOボード
バッテリー
結束部
●結束バンドの結束部が、バッテリーよりも上に出ないように結束
する。
●結束後、余った部分はニッパなどで切断する。
カバー
カバー
NPM-TT2 EJM1EJ-MB-12M-04

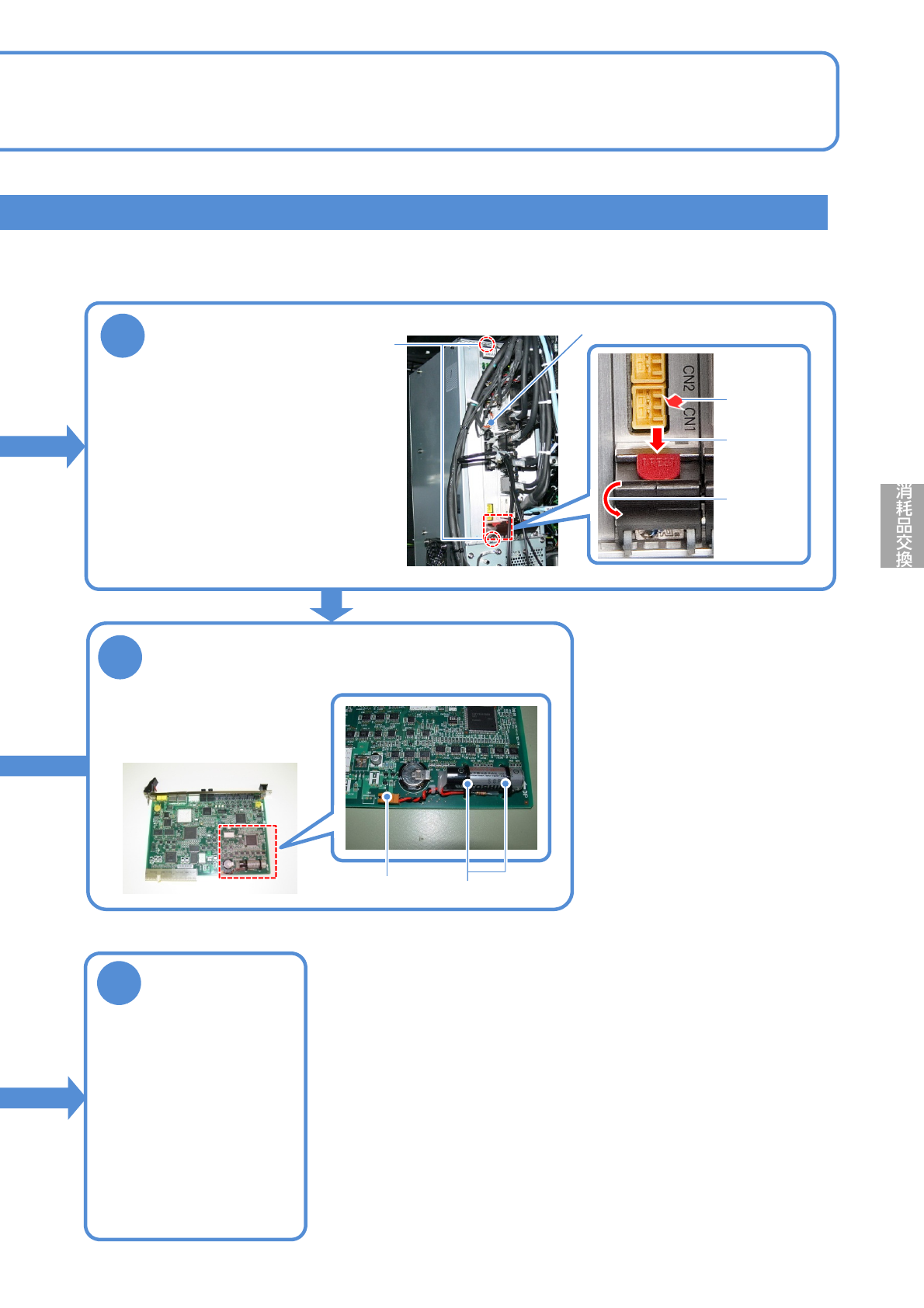

NCIOボード
3
●ケーブルを外す。
●NCIOボードを固定してい
るねじを外す。
●ボード下部のレバーにある
ボタン (PRESS) を押しな
がらレバーを下げて、ボー
ドを引き出す。
NCIOボードを取り
外す
12-3-6
ねじ
(2か所)
4
バッテリーを取り外す
●コネクターを外す。
●結束バンド (2か所) を切
断する。
結束バンド
コネクター
押す
レバー
を下げる
ボード
を引き出す
8
前側のトレイ
フィーダー、また
は交換台車を取り
付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
NPM-TT2 EJM1EJ-MB-12M-04
12-3-7

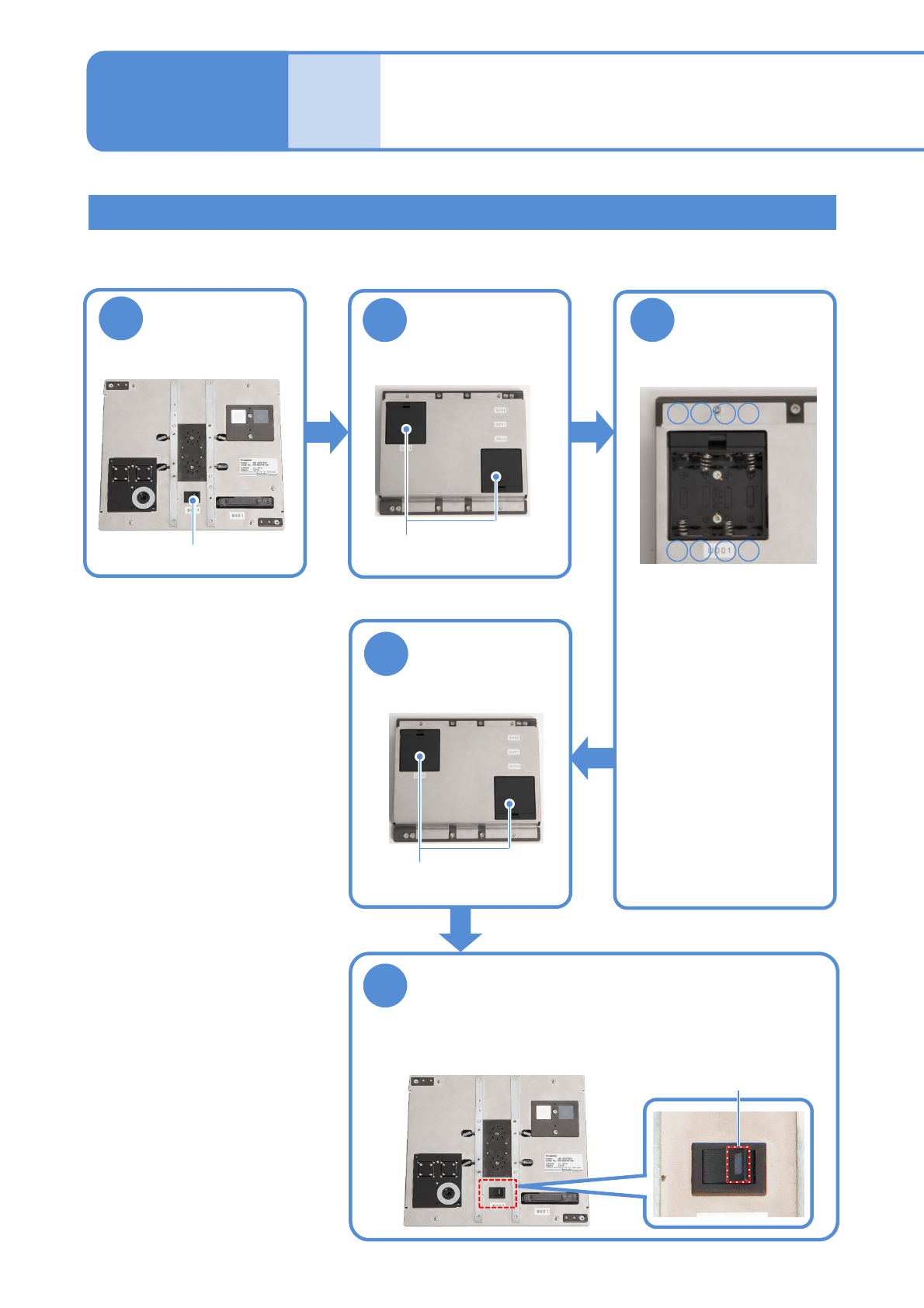

ジグステーションのバッテリー交換
2
1
■表面
■裏面
3
●単3形乾電池8本
(4本×2か所)をすべて
交換する。
●電池ボックスの内部に表
示している方向に注意し
て交換する。
●新しい電池と一度使用し
た古い電池、種類の異な
る電池などを混ぜて使用
しない。
5
4
●LEDランプが点灯している
ことを確認する。
■表面
電源スイッチを
OFF
電源ボックスの
ふたをあける
新しい電池と交
換する
電源ボックスの
ふたを閉める
電源スイッチをON
●マンガン電池でも動作をしますが、アルカリ電池を推奨します。
●ジグステーションには電池は付属しておりません。お客様がご準備ください。
所要時間：2分
電池ボックス
－＋－
■電池ボックス内部
＋
＋－－＋
■裏面
電池ボックス
バッテリーの交換 ４
電池スイッチ
LEDランプ
メンテナンス編
12-3
