NPM-TT2 EJM1EJ-MB-12M-04

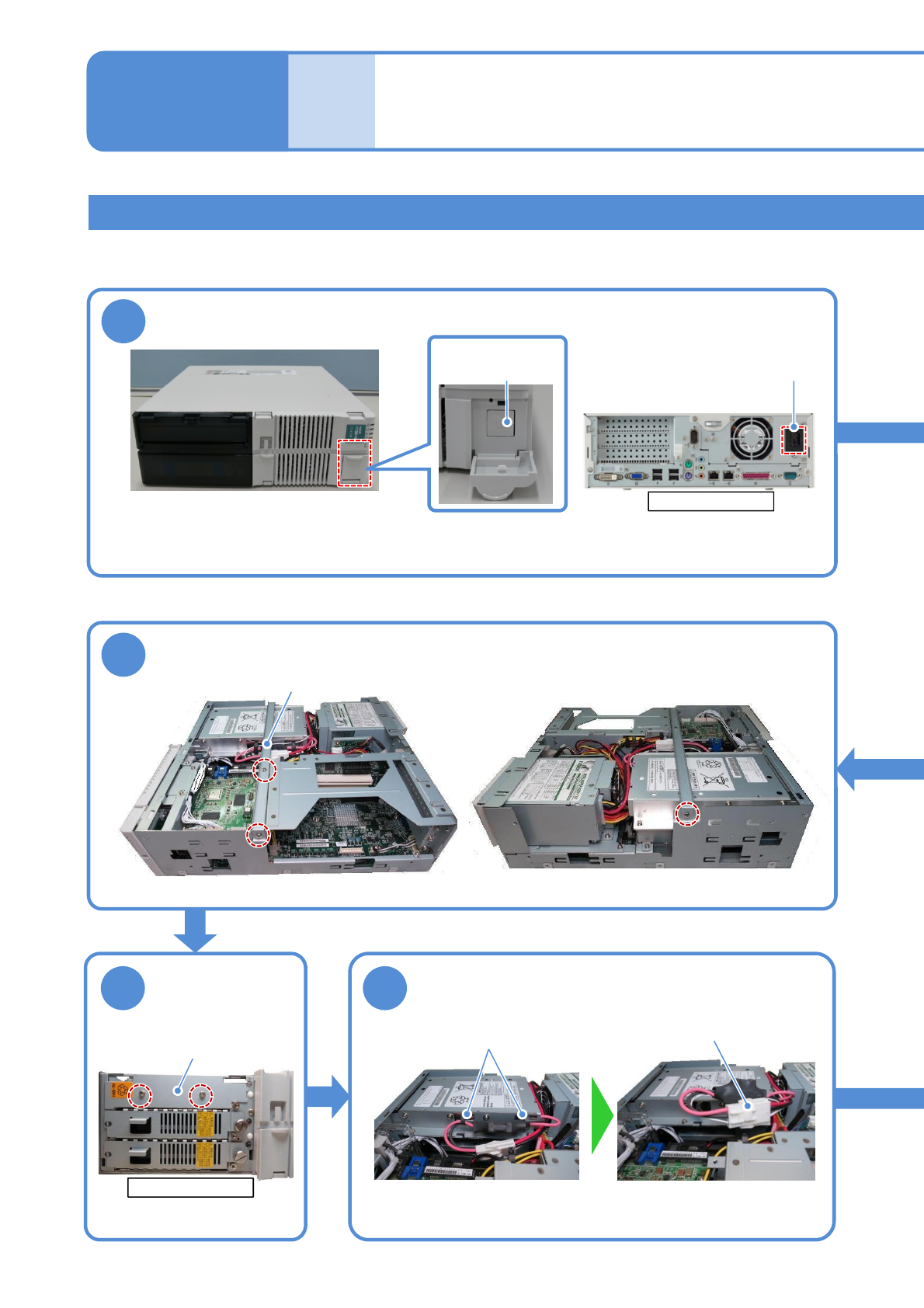

FAパソコン(LNB)のUPSバッテリー交換 1
バッテリーの交換 5
メンテナンス編
12-3
6
バッテリーカ
バーを取り外す
1
FAパソコンの電源をOFFする
●生産を終了する際には、設備の主電源をOFF にしてから、LNB の主電源スイッチをOFF にし、AC電
源ケーブルを抜く。
(→“『LNB』2.1生産開始と終了時の主電源スイッチ操作方法“)
主電源
スイッチ
12-3-9
FAパソコン後側
AC電源
コネクター
5
センターブラケットを取り外す
センターブラケット
●ねじ2本
FAパソコン前側
バッテリーカバー
7
コネクターを外す
①ケーブルを配線留めから
外す(2か所)
②コネクターを外す
配線留め
コネクター
●ねじ3本
●バッテリーの寿命を過ぎて使い続けると、停電時に生産情報が失われたり、ハードディスクが壊れたりす
る原因になります。
使用工具：プラスドライバー 所要時間：30 分
NPM-TT2 EJM1EJ-MB-12M-04

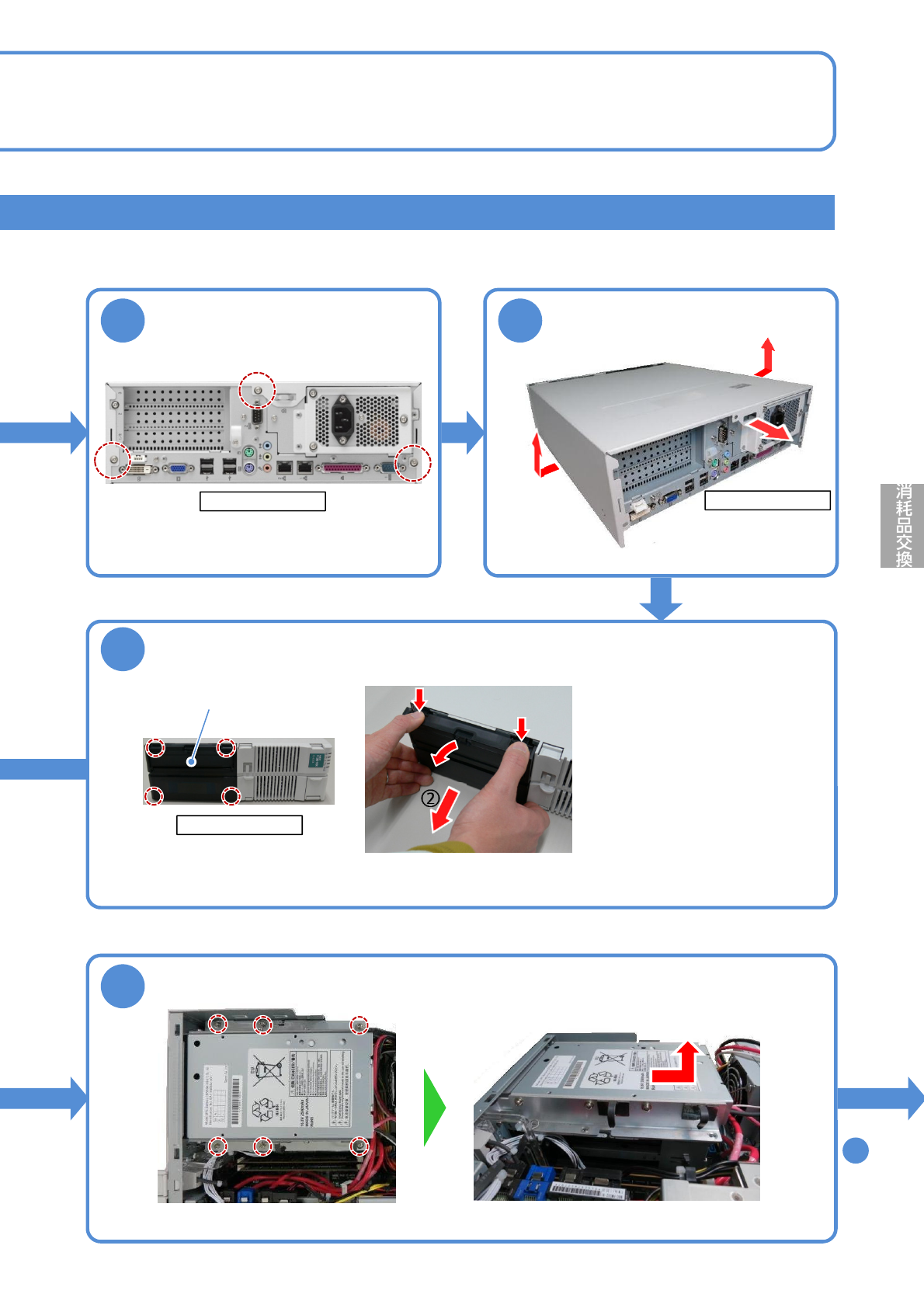

前側カバー
ねじを取り外す
2
●カバーは4か所のつめ(カ
バー内部)で取り付けてい
る。
12-3-10
●ねじ3本
3
カバーを取り外す
①
②
②
●カバーを少し外側に広げながら取り外す。
4
①
②
①
①
FAパソコン後側
FAパソコン前側
FAパソコン後側
①カバー上側のボタンを押し下げな
がら前側カバー上部を手前に引く。
②カバーの下部を手前に引く。
●無理に力を入れるとつめが破損す
るので注意する。
前側カバーを取り外す
8
UPSバッテリーを取り外す
①ねじを取り外す。 ●ねじ6本
②UPSバッテリーを後方向にスライドさせ
て取り外す。
手順
へ
9
NPM-TT2 EJM1EJ-MB-12M-04
12-3-11
バッテリーの交換 6
メンテナンス編
12-3
●ねじ6本
9
古いUPSバッテリーからブラケット(2個)を取り外し、新しいUPSバッテリー
に取り付ける
ブラケット ブラケット
13
センターブラケットを取り付ける
センターブラケット
●ねじ3本
前面カバーを
取り付ける
14
15
カバーを取り付ける
FAパソコン後側
●交換バッテリー：N510069573AA
FAパソコン(LNB)のUPSバッテリー交換 2
前側カバー
●前側カバーの下側2か所のつ
めをケースの差し込み、次
に上側2か所のつめを合わせ、
最後にカバー全体を押し込
む。
