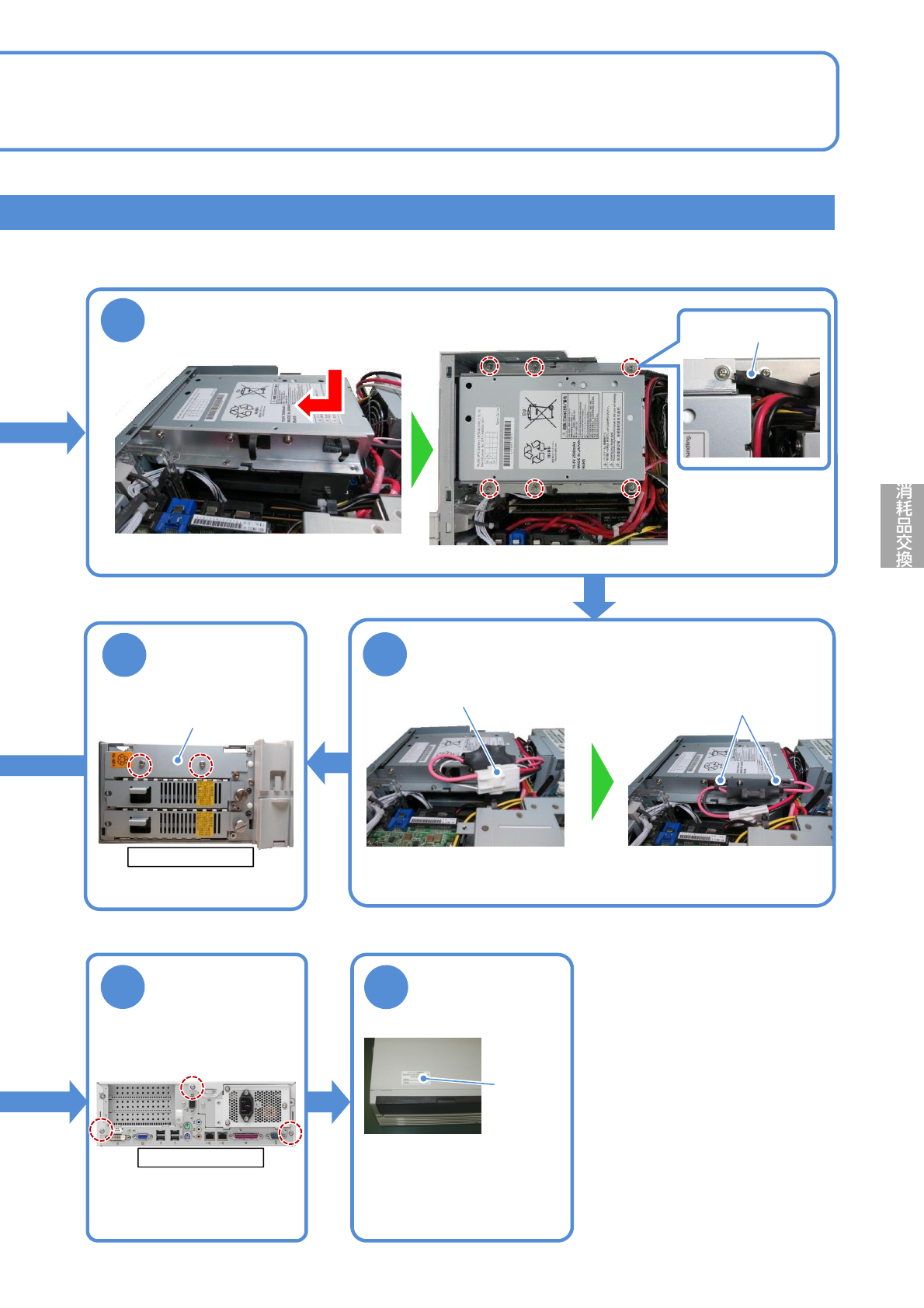

NPM-TT2 EJM1EJ-MB-12M-04
12-3-12
10
UPSバッテリーを取り付ける
②ねじを締める。 ●ねじ6本
①UPSバッテリーを前方向にスライドさ
せて取り付ける。
アースストラップ
●装置前側から見て
左奥のネジはアー
スストラップと共
締めする。
11
コネクターを接続する
②ケーブルを配線留めで固
定する
①コネクターを接続する
配線留め
コネクター
12
バッテリーカバー
を取り付ける
●ねじ2本
FAパソコン前側
バッテリーカバー
ねじを締める
16
●ねじ3本
FAパソコン後側
●バッテリーに同梱されてい
るシールを貼り、次回の交
換時期（今回の交換日+6
年）を記入する。
17
UPSバッテリーの
交換時期の日付を
記入する
交換時期
シール

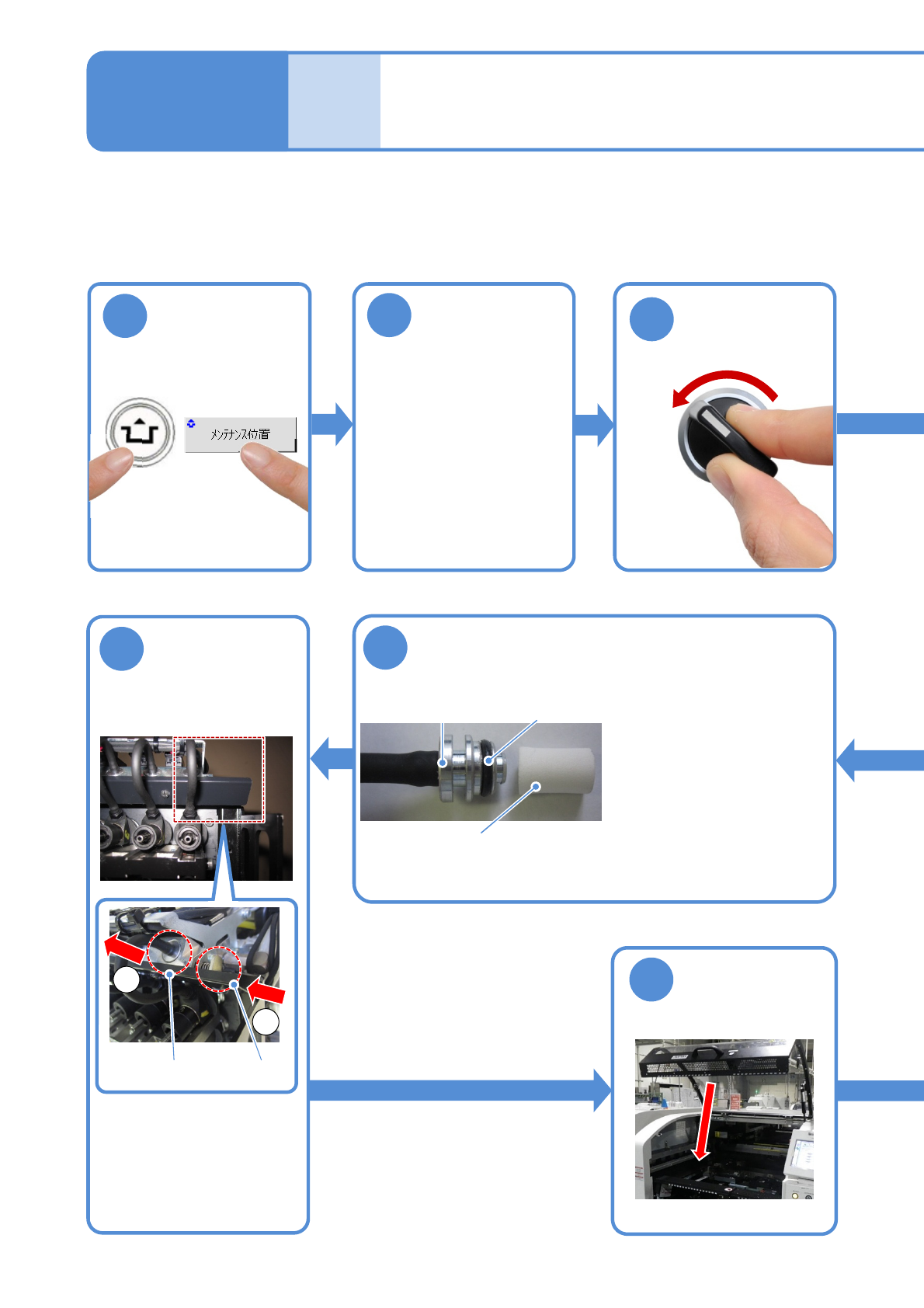

NPM-TT2 EJM1EJ-MB-12M-04
12-4-1
メンテナンス編
12-4
装着ヘッド(軽量8ノズルヘッド)のエア
フィルターエレメントの交換 1
装着ヘッド (軽量8ノズルヘッド) のエアフィルターエレメントの交換方法を説明します。
使用工具：不要 所要時間： 15分( 1ヘッド当り ) 寿命 ( 参考 )：6000 [h]
3
1
ACTIVATION
2
7
8
9
エアフィルターエレメントを交換する
●エアフィルターエレメント
の取り扱いに注意して交換
してください。
(→P.12-4
-3)
エアフィルターエレメント
継手
Oリング
●エアフィルターエレメント
品番: N510059928AA
●Oリングに劣化がないか、
確認してください。
劣化があるときは交換して
ください。
●Oリング
品番: N510059867AA
レバーを押して、
エアフィルターエ
レメント付きの
継手を挿入する
●8か所
●エアフィルターエレメン
トの落下に注意する。
●ヘッドカメラを持って作
業しないでください。
1
2
レバー継手
OFF
SERVO
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)

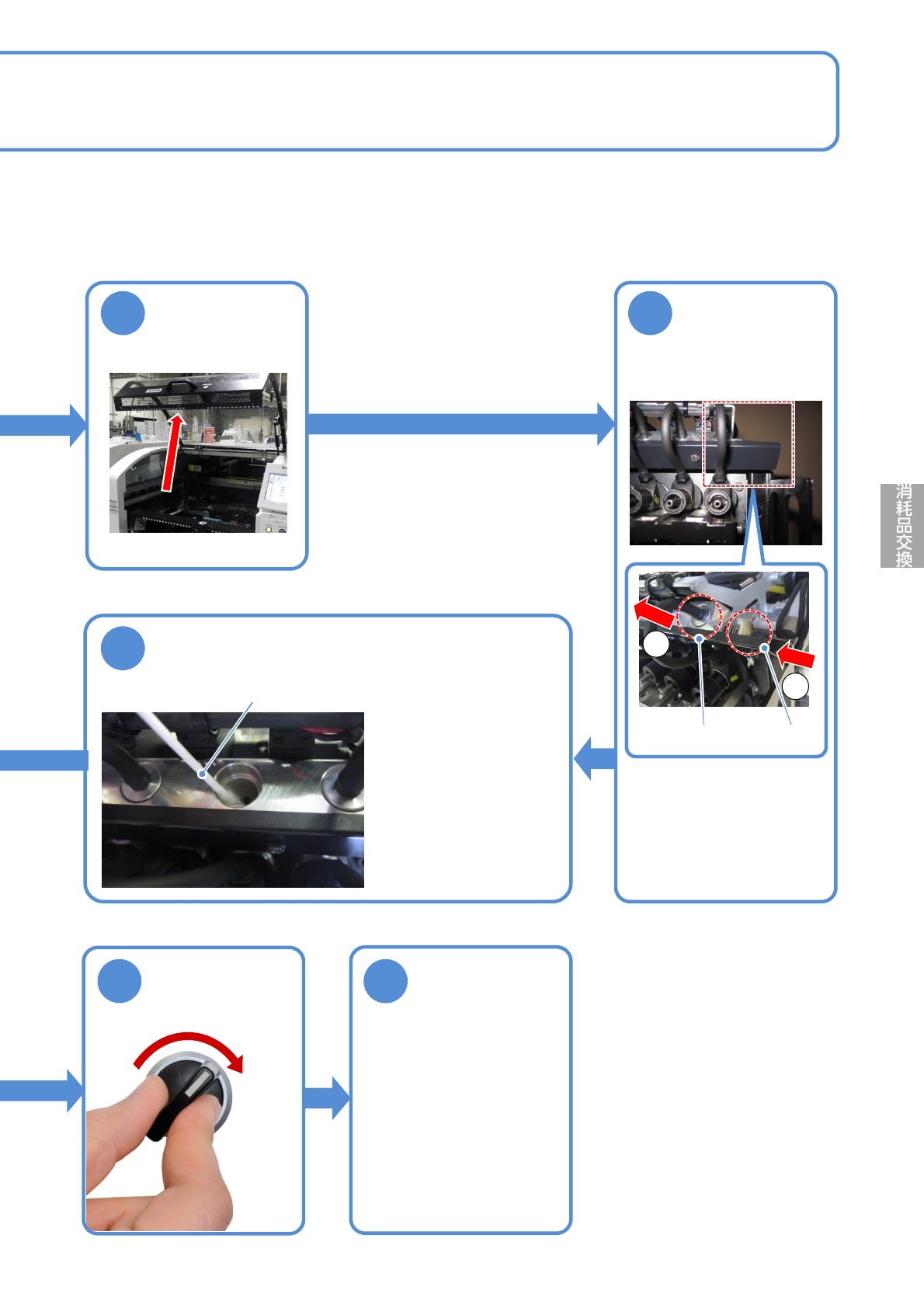

NPM-TT2 EJM1EJ-MB-12M-04
12-4-2
4 5
6
11
レバーを押して、
エアフィルターエ
レメント付きの継
手を引き抜く
フィルター内部を綿棒で清掃する
●エアガンを使用しない。
10
●8か所
●エアフィルターエレメン
トの落下に注意する。
●ヘッドカメラを持って作
業しないでください。
1
2
レバー継手
綿棒
SERVO
ON
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
