NPM-TT2 EJM1EJ-MB-12M-04
12-7-1

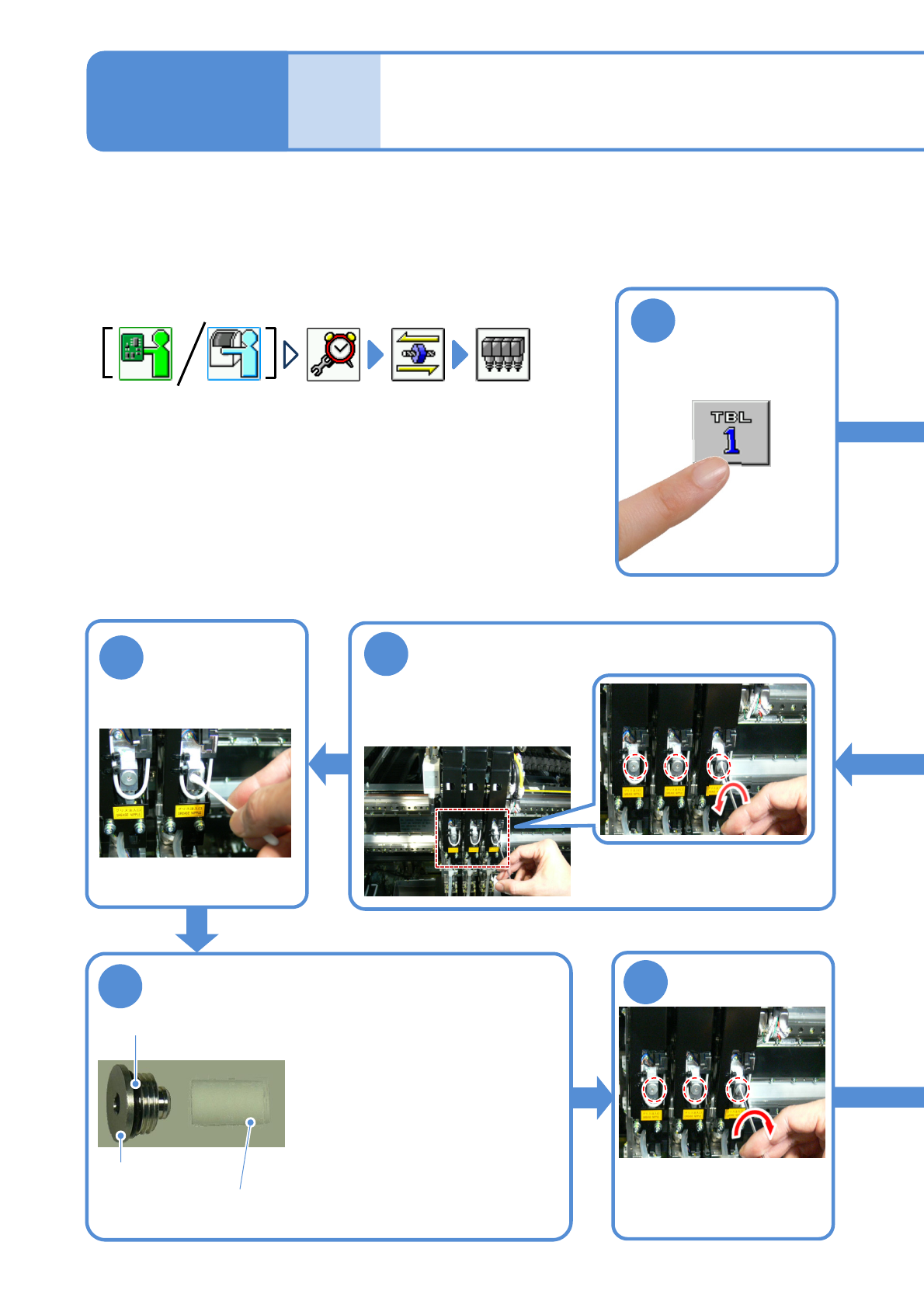

装着ヘッド (3ノズルヘッド) のエアフィルターエレメントの交換方法を説明します。
7
フィルター内部を
綿棒で清掃する
●エアガンを使用しない。
使用工具：六角レンチ(2.5 mm)または
メンテナンスジグセット(オプション)付属の六角棒ドライバー(N510046569AA)､綿棒
所要時間：10分(1ヘッド当り)
寿命(参考)：6000 [h]
1
6
キャップを取り外す
●3か所
●キャップの落下に注意する。
メンテナンス編
12-7
装着ヘッド(3ノズルヘッド)のエアフィ
ルターエレメントの交換
8
エアフィルターエレメントを交換する
●エアフィルターエレメント
品番:N510059196AA
●エアフィルターエレメントの取
り扱いに注意して交換してくだ
さい。(→P.12-4
-3)
●Ｏリング
品番:N510059865AA
●Oリングに劣化がないか、確認
してください。劣化があるとき
は交換してください。
9
キャップを取り付
ける
●3か所
●キャップの落下に注意する。
●締め付けトルク
：0.5 ±0.1 N・m
キャップ
エアフィルターエレメント
Oリング
NPM-TT2 EJM1EJ-MB-12M-04
12-7-2
2
3
12
トレイフィーダー、
または交換台車を
取り外す
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
トレイフィーダー、
または交換台車を
取り付ける
●トレイフィーダーのとき
(→P.14-8)
●交換台車のとき
(→P.3-2)
OFF
SERVO
4
5

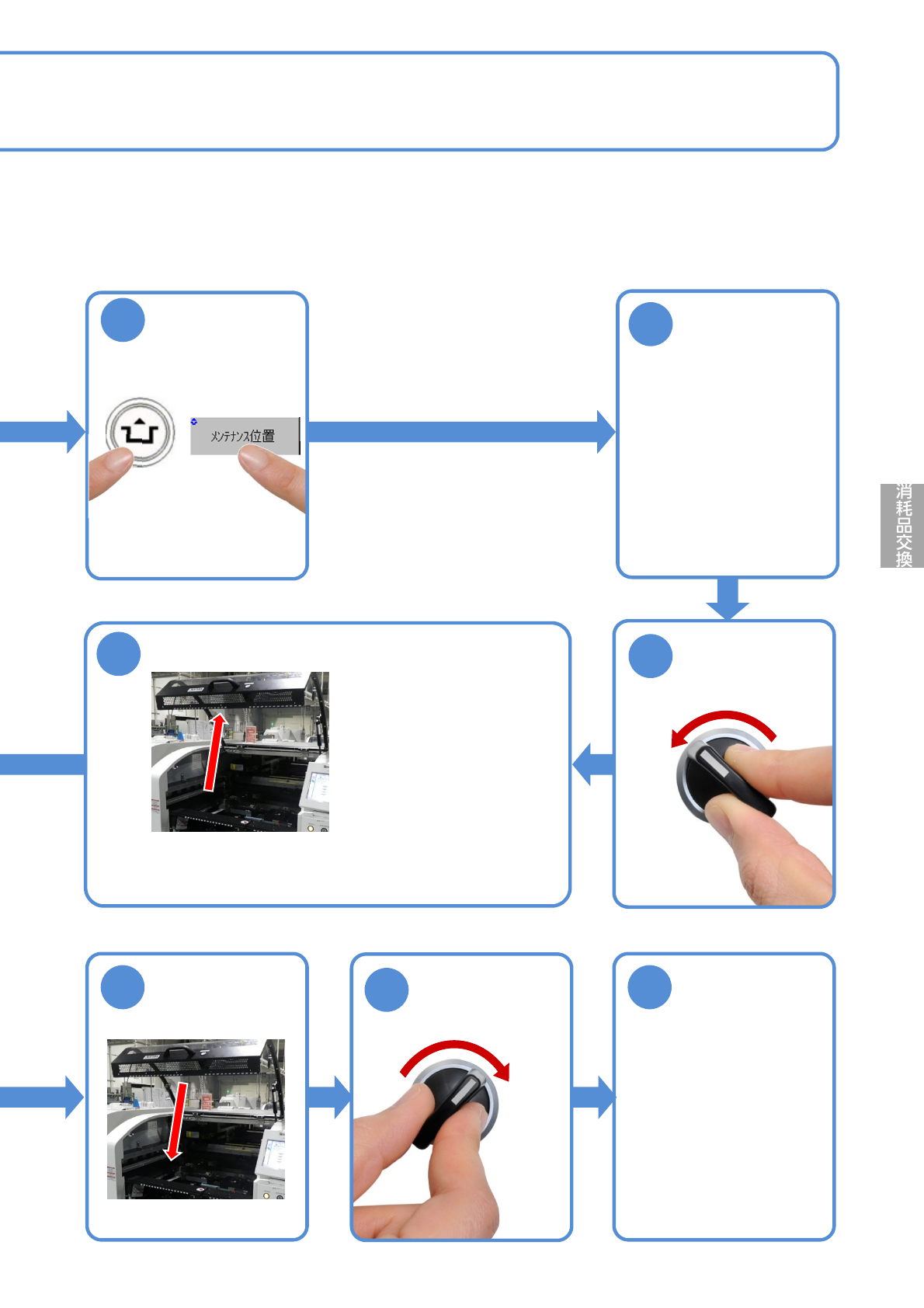

●前側交換台車仕様、後側トレイフィーダー仕様のとき
は、前側で作業する。
●後側交換台車仕様のときは、後側で作業する。
SERVO
ON
11
10
ACTIVATION
NPM-TT2 EJM1EJ-MB-12M-04
12-7-3
