NPM-TT2
EJM1EJ-MB-13M-02
概要
キャリブレーションに
使用するジグ
■ STEP 2
メニュー 使用するジグ
ヘッドカメラXY原点
面補正XY
■ STEP 1
お願い
230Cノズル、1002ノズルは、キャリブレーション用ジグ(オプション)の付属ではありません。
必要に応じて、ご購入ください。
メンテナンス
編
13-1-3
13-1-3-1
メニュー 使用するジグ
ヘッド / 面補正Z
装着位置 / コンベヤー
8ノズルヘッド
：230C
3ノズルヘッド
：1002ノズル
幅調整
装着荷重
(3ノズルヘッド)
高さセンサー
(オプション)
装着荷重測定ジグ
(N610084605AB)
ロードセルメーター
(N610093887AD)
1003ノズル
(KXFX037UA00)
高さセンサージグ
(N610122649AA)
面補正ジグ
(N210147296AC)
面補正ジグ
(N210141055AB)
X 2枚
X 1枚
PCサイズコンベヤー
Mサイズコンベヤー
NPM-W/W2、AM100と
共用
NPM-D/D2/D3/TTと共用
NPM-TT2
EJM1EJ-MB-13M-02
メニュー 使用するジグ
吸着位置
8ノズルヘッド
：230Cノズル
3ノズルヘッド
：1002ノズル
トレイ 8ノズルヘッド
：230Cノズル
3ノズルヘッド
：1002ノズル
転写
3ノズルヘッド
：1003ノズル
メニュー 使用するジグ
マルチ認識カメラ
ジグステーション
8ノズルヘッド
：184ノズル
3ノズルヘッド
：1003ノズル
■ STEP 4
吸着位置高さティーチ
ジグ
(N610003318AA)
ジグステ-ション
(N610087861AA)
照明輝度ジグ
(N610114318AA)
ジグ(2個)
(N610102559AA)
8ノズルヘッド用
(N610071657AA)
3ノズルヘッド用
(N610003301AA)
マルチ認識カメラジグ
■ STEP 3
13-1-3-2
NPM-TT2
EJM1EJ-MB-13M-02
13-1-4-1
概要

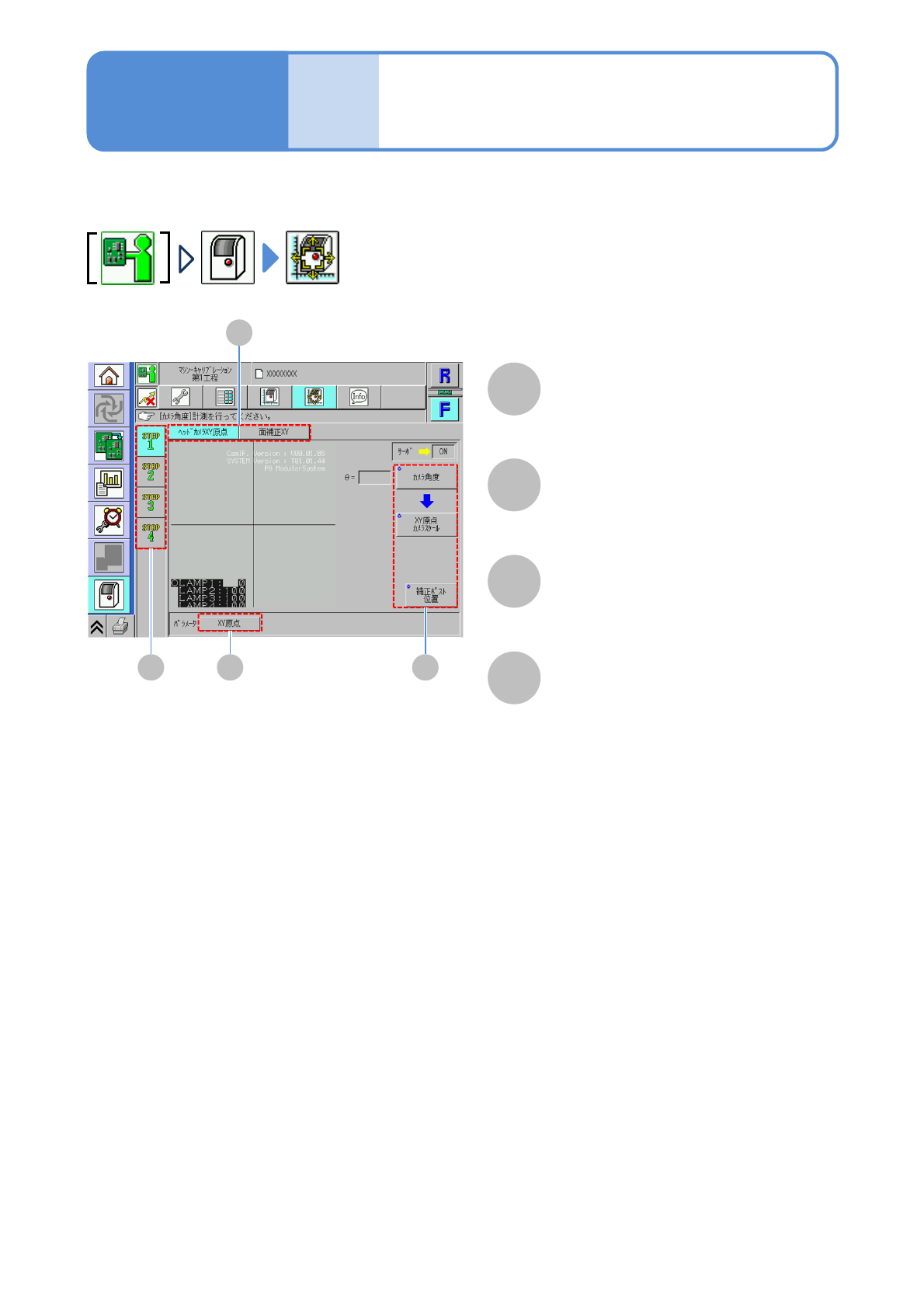

画面の説明
A
B
キャリブレーションの
ステップ
A
B
CD
各ステップの項目
C
実行する動作と準備に
必要な動作
D
パラメーター
キャリブレーションにより設定される
パラメーター。押すと、現在登録され
ているパラメーターが表示される。
メンテナンス
編
13-1-4
